Charnière en alliage de zinc pour armoire RMU

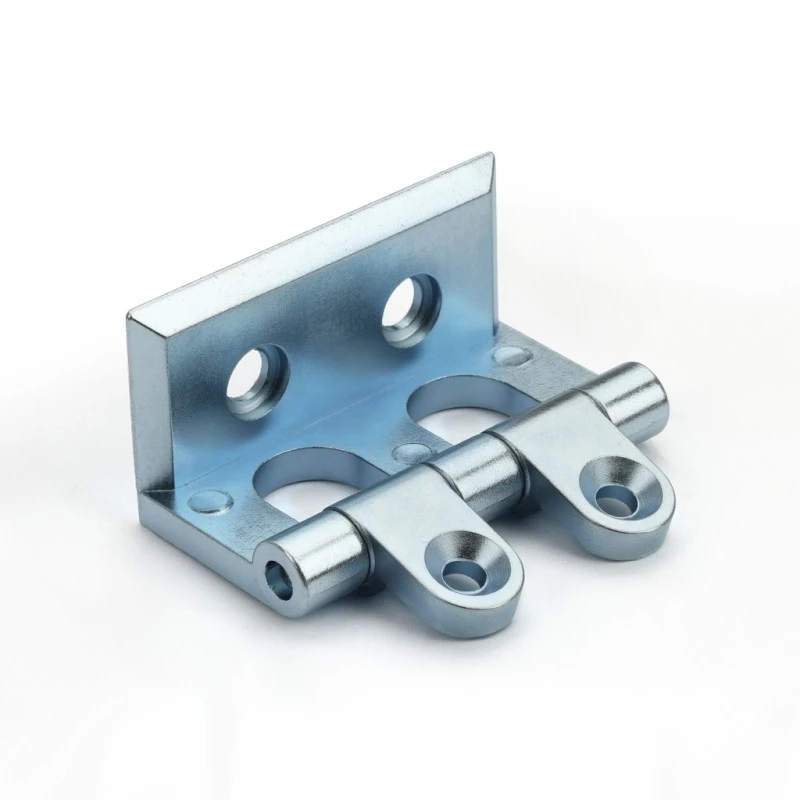

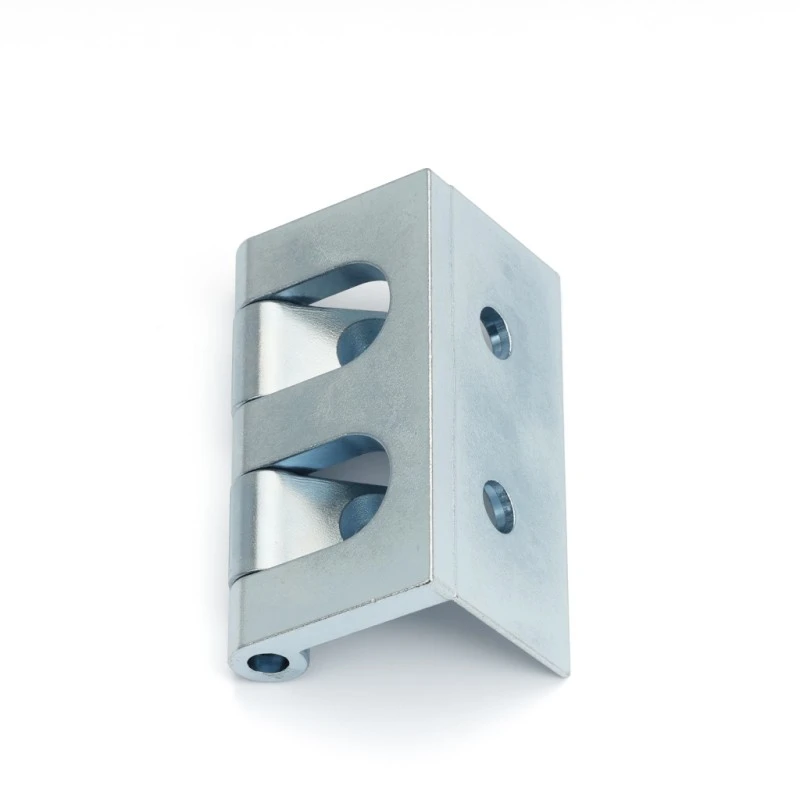

Pour ceux qui achètent du matériel d'armoire RMU auprès de Yitai Lock en volume, la charnière d'armoire en alliage de zinc RMU CL208 utilise une conception à double barillet avec deux barillets de Φ8 mm et une goupille de Φ4 mm, donnant à la charnière une surface portante plus large qu'un type à barillet unique de la même taille. L'empreinte globale est de 48 × 26 mm, installée par soudage, et les deux options de finition — noir et chrome brillant — couvrent les traitements de surface des armoires les plus courants sur le marché des RMU et des appareillages de commutation.

Structure et dimensions

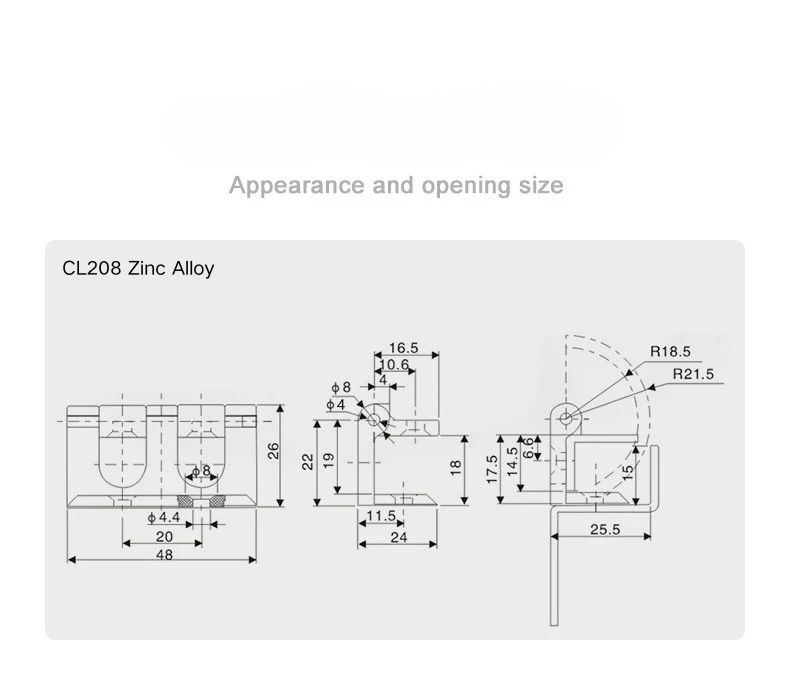

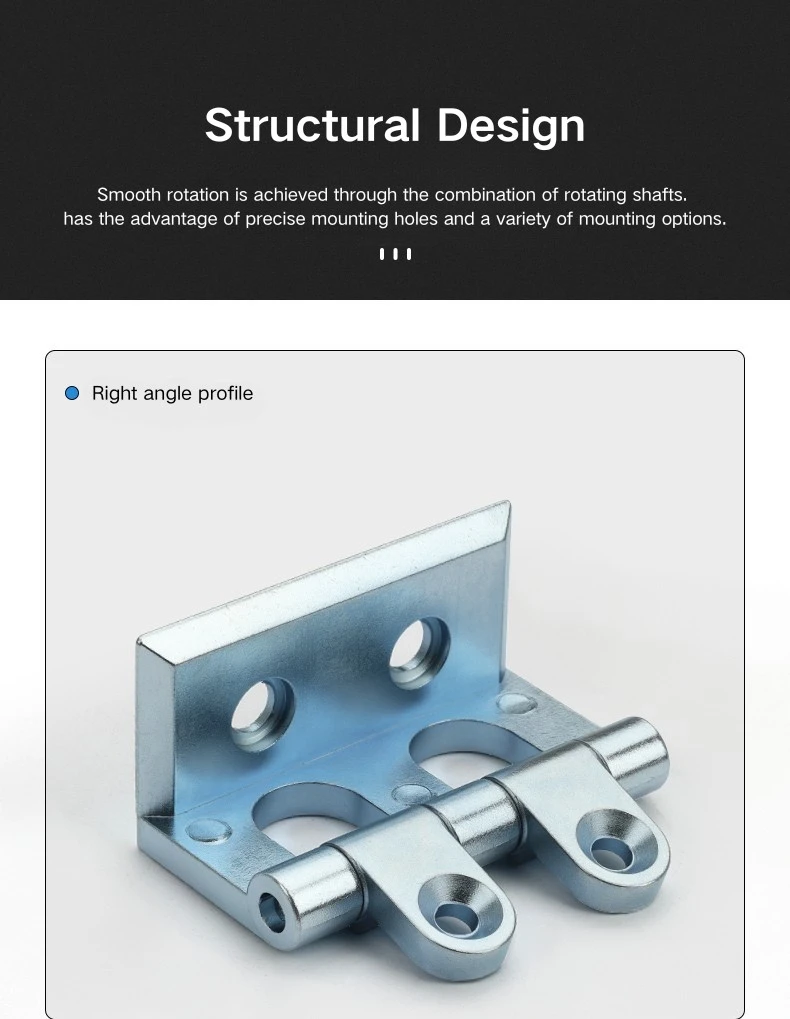

La charnière en alliage de zinc pour armoire RMU mesure 48 mm de large et 26 mm de haut hors tout, avec une portée de 20 mm entre les deux ailes de montage. La charnière d'armoire RMU en alliage de zinc utilise deux barillets de Φ8 mm sur une goupille commune de Φ4 mm plutôt qu'une seule charnière : la surface d'appui plus large répartit la charge de la porte plus uniformément et résiste mieux à une utilisation répétée. L'ensemble canon se trouve à 16,5 mm du bord de la feuille avec le centre de la broche à 10,6 mm.

Sur le profil latéral, la charnière en alliage de zinc pour armoire RMU a une profondeur d'engagement du panneau de porte de 24 mm et une portée côté cadre de 25,5 mm. La section d'engagement du cadre mesure 22 mm de haut avec une base de 11,5 mm, et le dégagement latéral mesure 17,5 mm de hauteur totale avec un pas intérieur de 14,5 mm et un décalage de broche de 6,6 mm — des dimensions qui s'alignent sur la géométrie des canaux de cadre typique des constructions de RMU et d'armoires de distribution.

Angle d'ouverture et contrôle de porte

La caractéristique remarquable de la charnière en alliage de zinc pour armoire RMU est l'angle d'ouverture de 270°. La plupart des charnières d'armoire standard s'ouvrent à 90°, 120° ou 180° — une ouverture à 270° signifie que la porte peut se replier presque à plat contre le côté de l'armoire plutôt que de s'arrêter à angle droit ou à mi-chemin. Dans les applications RMU et d'unité principale en anneau, cela fait une réelle différence lorsque les techniciens ont besoin d'un accès dégagé à l'intérieur pour l'installation, la maintenance ou la gestion des câbles.

Le rayon d'arc de la charnière en alliage de zinc pour armoire RMU s'étend de R18,5 mm à R21,5 mm sur toute la plage d'oscillation, qui définit l'enveloppe de dégagement que traverse la porte lors de son ouverture. Cela mérite d'être pris en compte lors de l'aménagement de l'armoire : il doit y avoir suffisamment d'espace le long de l'armoire pour que la porte puisse s'ouvrir complètement sans obstruction.

Options de finition et application

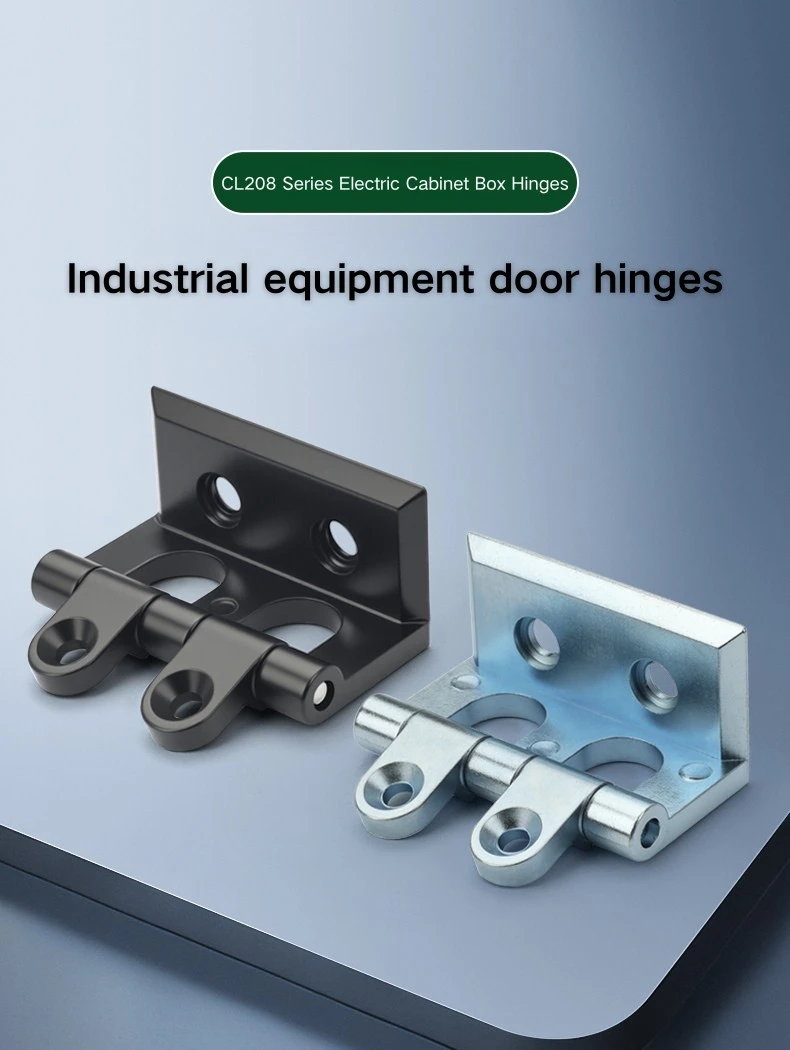

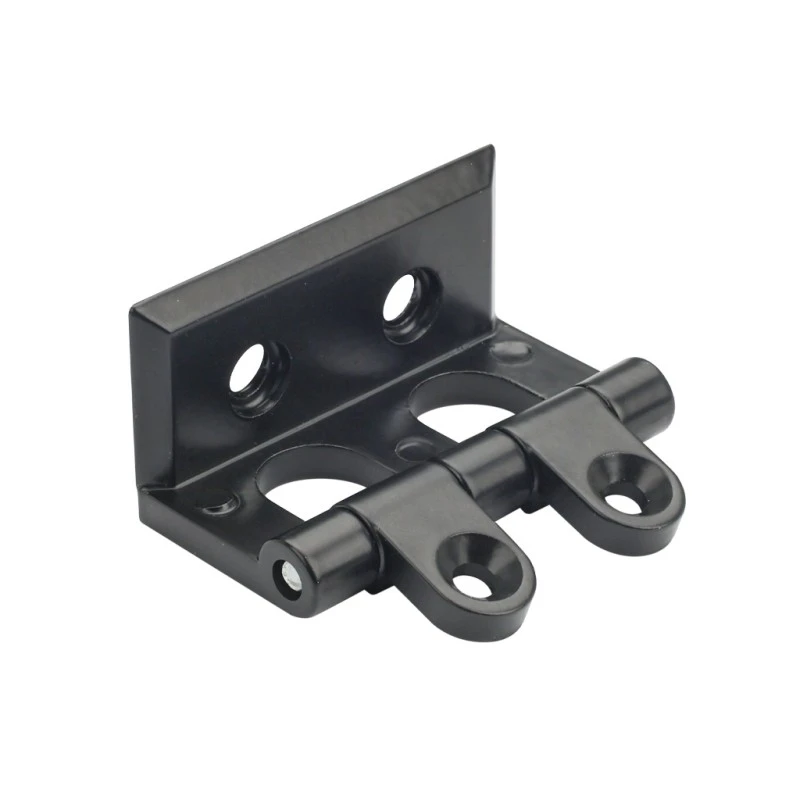

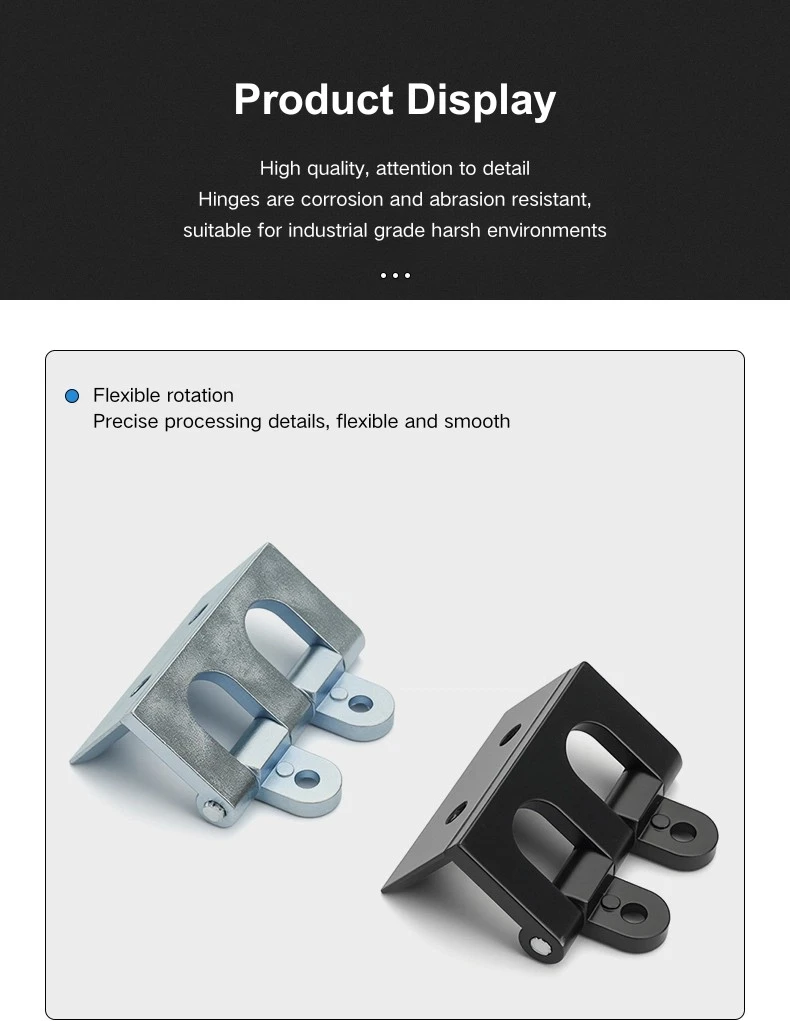

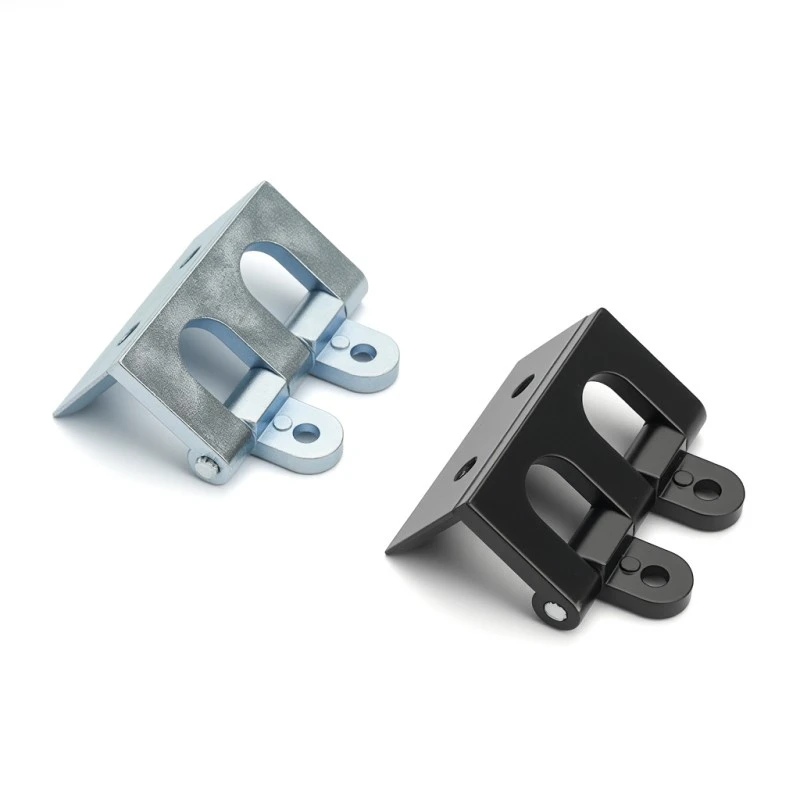

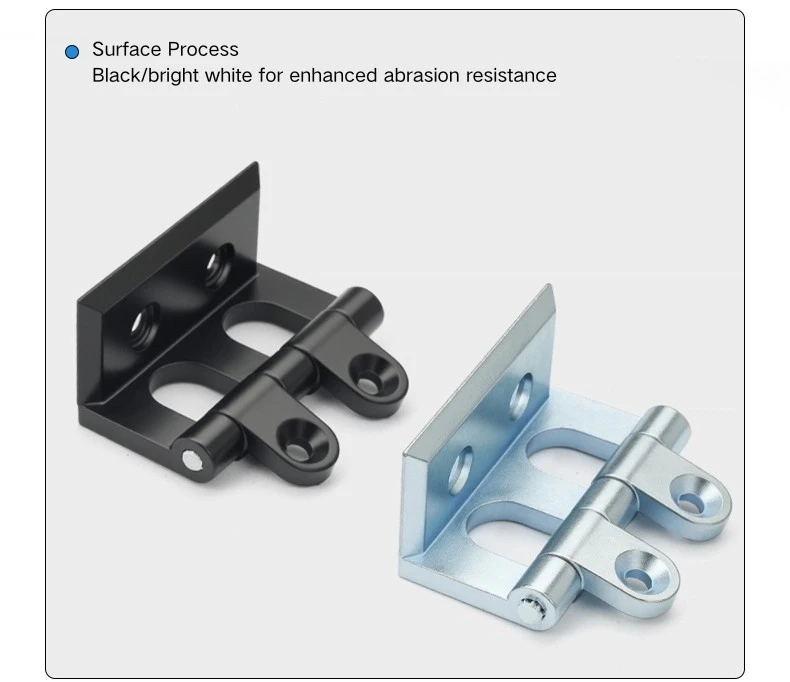

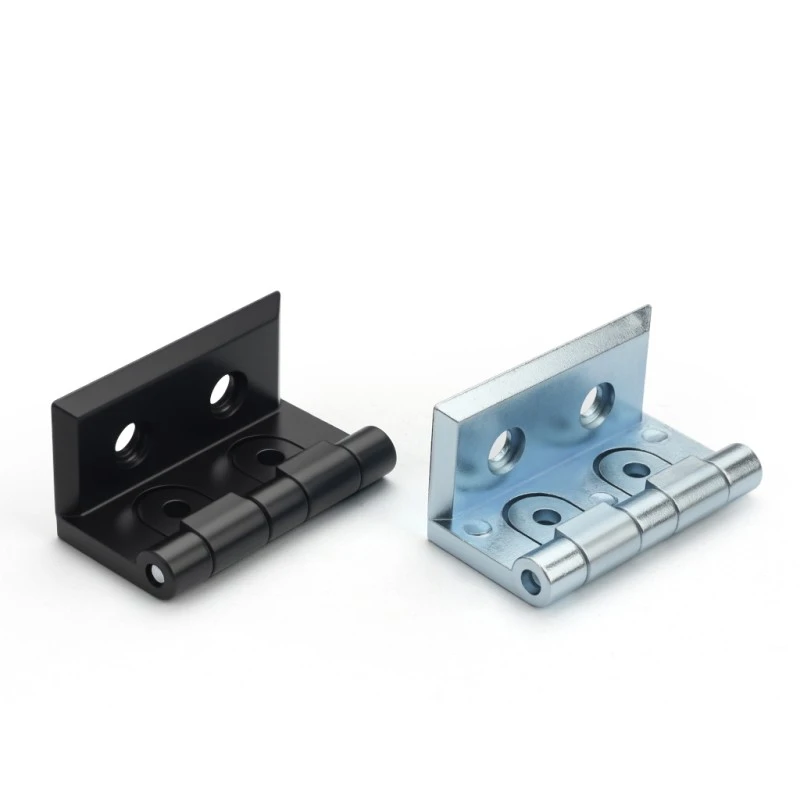

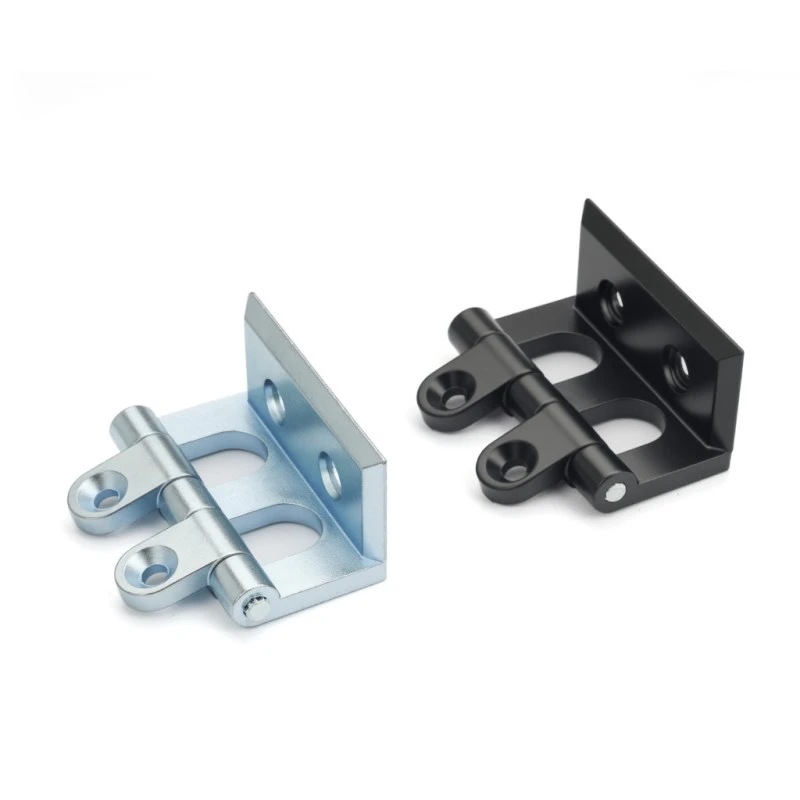

La charnière en alliage de zinc pour armoire RMU est disponible en deux finitions : noir et chrome brillant. Le noir convient aux boîtiers d'armoires à revêtement en poudre foncé et constitue le choix le plus courant dans les constructions RMU où l'extérieur de l'armoire est une finition industrielle standard. Le chrome brillant donne un aspect poli et réfléchissant et fonctionne bien sur les panneaux de boîtier de couleur plus claire ou décoratifs où la finition des charnières fait partie de l'esthétique globale de l'armoire.

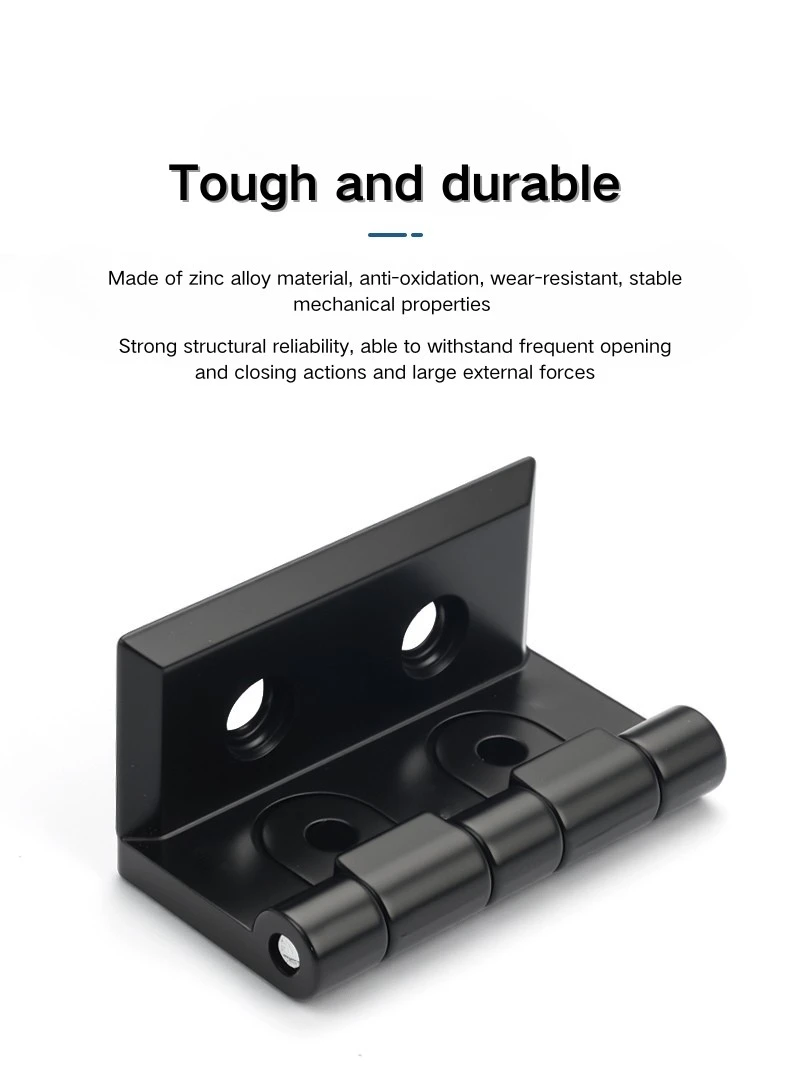

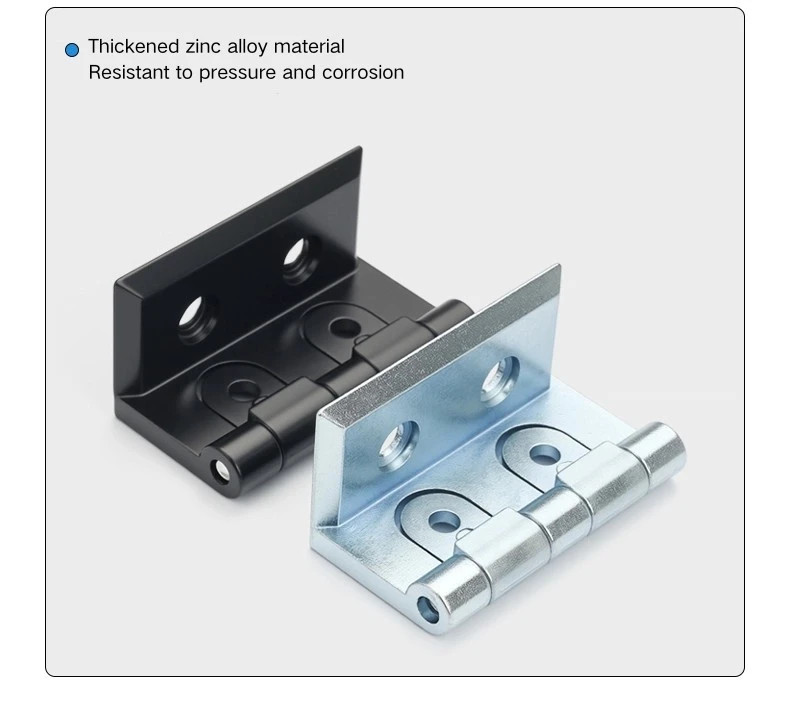

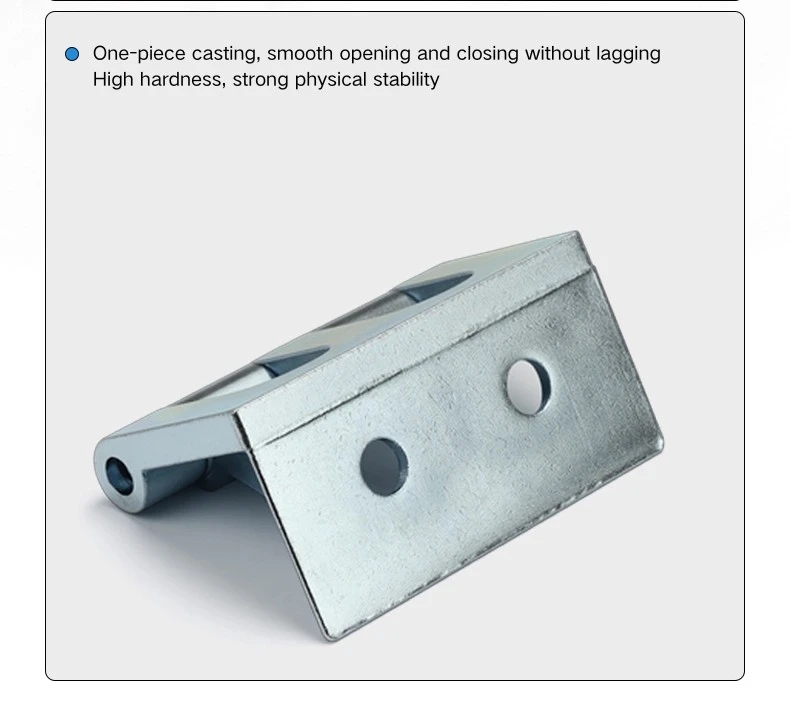

Les deux finitions de la charnière en alliage de zinc pour armoire RMU sont soudées directement sur le cadre de l'armoire pendant la fabrication, la sélection de la finition est donc une décision permanente au stade de la construction. La construction en alliage de zinc s'adapte bien aux environnements industriels intérieurs typiques, et le corps moulé sous pression offre une précision dimensionnelle constante dans tous les lots de production, ce qui est utile lorsque la charnière doit s'aligner précisément avec un canal de cadre correspondant sur plusieurs unités d'armoire.

FAQ

Q1 : Quel est l'angle d'ouverture de la charnière CL208 ?

Le CL208 s'ouvre à 270°, ce qui permet à la porte de s'ouvrir à plat et de se replier presque entièrement le long du cadre de l'armoire. C'est la raison principale pour laquelle il est spécifié pour les armoires des unités principales RMU et en anneau où un accès intérieur complet est une exigence régulière.

Q2 : Quelles sont les dimensions globales du CL208 ?

La charnière d'armoire en alliage de zinc CL208 mesure 48 mm de large et 26 mm de haut, avec une portée intérieure de 20 mm entre les ailes de montage. La portée côté cadre est de 25,5 mm et la profondeur d'engagement du panneau de porte est de 24 mm.

Q3 : Comment le CL208 est-il installé ?

La CL208 est une charnière soudée : elle est fixée au cadre de l'armoire et au panneau de porte par soudage lors de la fabrication. Il n'y a pas d'option de montage à vis pour ce modèle.

Q4 : Quelles options de finition sont disponibles ?

Le CL208 est disponible en alliage de zinc noir et en alliage de zinc chromé brillant. Le noir est le choix standard pour les boîtiers sombres ou à revêtement en poudre ; le chrome brillant convient aux finitions d'armoires plus légères ou décoratives.

Q5 : Pour quels types d’armoires le CL208 est-il conçu ?

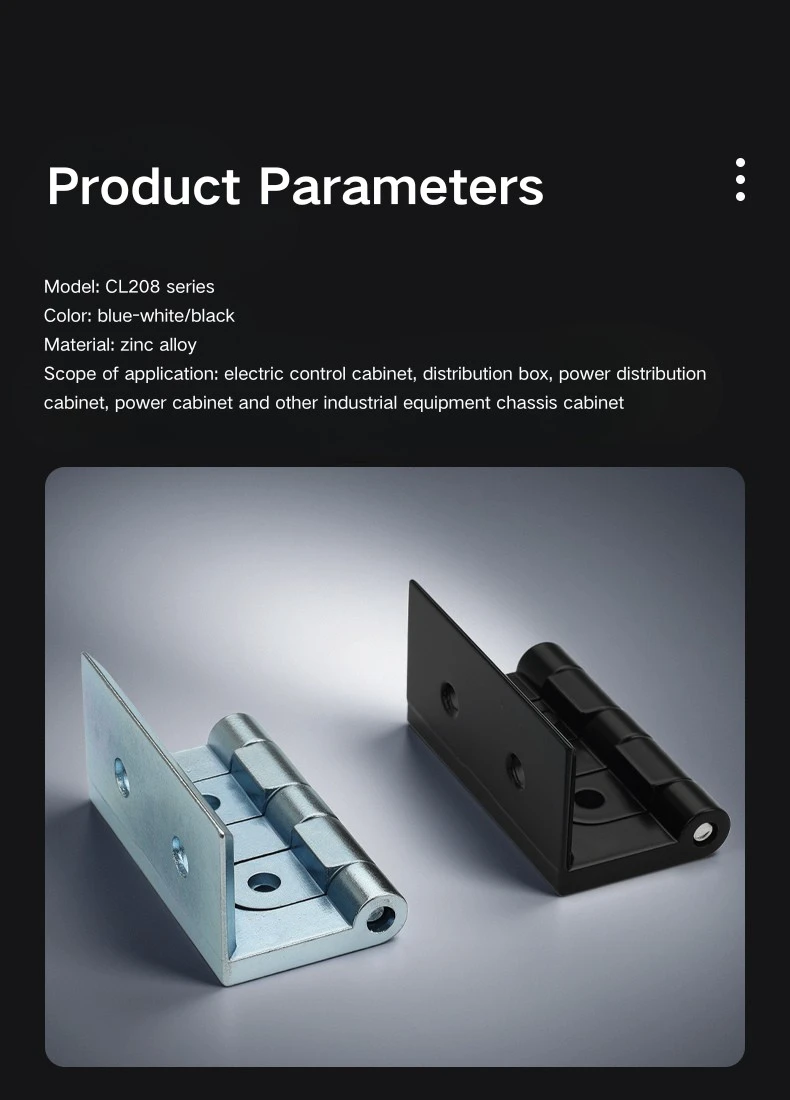

Le CL208 est conçu principalement pour les armoires d'unités principales en anneau et est également utilisé sur les boîtiers de distribution électrique, les armoires de commande industrielles et les boîtiers d'appareillage de commutation. L'angle d'ouverture de 270° est particulièrement pertinent pour les applications RMU où un dégagement complet de la porte est une exigence fonctionnelle.

Q6 : Y a-t-il un dégagement nécessaire pour l’ouverture de la porte à 270 ° ?

Oui. La porte parcourt un arc de R18,5 à R21,5 mm lors de son ouverture. Lors de l'aménagement de l'armoire, assurez-vous qu'il y a suffisamment d'espace le long de l'armoire pour que la porte puisse s'ouvrir complètement sans heurter les structures ou les équipements adjacents.

Q7 : Le CL208 est-il disponible en acier inoxydable ?

Le CL208 est actuellement disponible uniquement en alliage de zinc, dans des finitions noir et chrome brillant. Pour les options de charnières d'armoire en acier inoxydable, d'autres modèles de la gamme Yitai Lock peuvent être plus adaptés en fonction de votre application.
