Quels petits raccords d'armoire maintiennent réellement un boîtier industriel ensemble ?

Leserruresetcharnièressur une armoire industrielle attirent le plus l’attention, mais ce sont les raccords plus petits qui maintiennent l’ensemble de la structure ensemble – littéralement. Yitailock fournit une gamme d'accessoires pour panneaux d'armoires qui couvrent les écrous, les connecteurs et les raccords de tige qui constituent l'épine dorsale d'une armoire de distribution ou d'un boîtier industriel correctement assemblé. Voici un aperçu de trois d’entre eux.

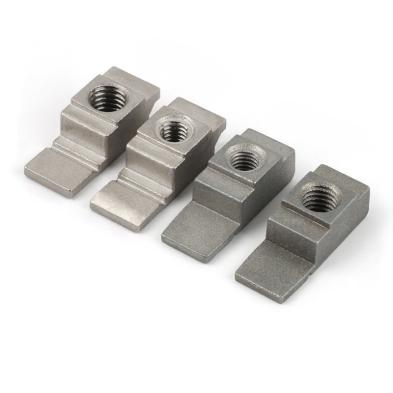

Noix carrées et noix à bec de canard

Les écrous carrés M6 et M8 et les écrous à bec de canard sont le genre de raccord auquel on pense rarement jusqu'à ce qu'il disparaisse. Ils s'insèrent dans le profilé du cadre de l'armoire et fournissent un point d'ancrage fileté pour les panneaux, supports et autres composants, sans avoir besoin d'accéder à l'arrière du profilé pour les maintenir en place pendant l'assemblage. Disponible en alliage de zinc et en acier inoxydable 304, le choix entre les deux suit la logique habituelle : alliage de zinc pour les coffrets intérieurs standards, acier inoxydable pour tout ce qui se trouve en milieu humide ou corrosif. Les variantes de profilés d'angle à 90 degrés fonctionnent sur le même principe, uniquement orientées pour les situations de montage en angle.

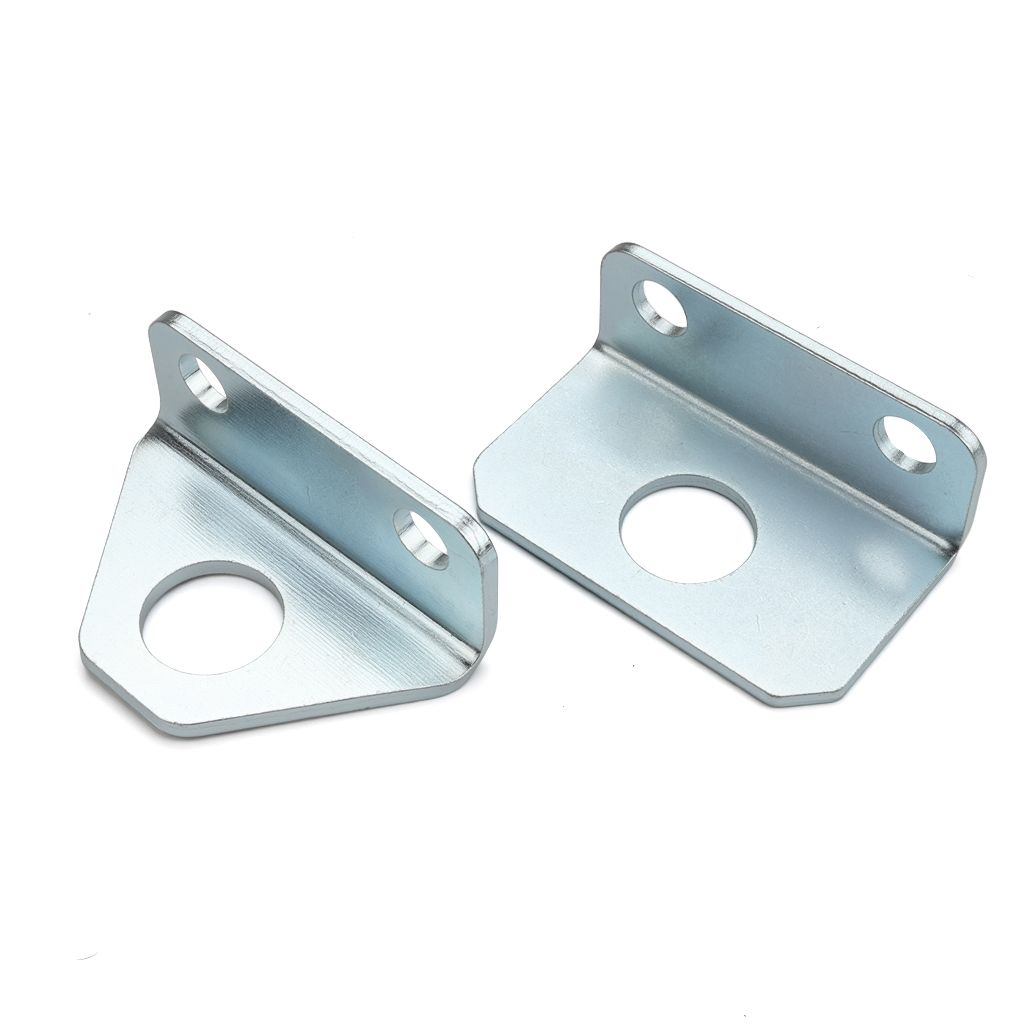

Connecteurs de levage en forme de L et supports de montage

Le groupe supérieur droit couvre les composants d'assemblage et de montage d'armoires : connecteurs de levage en forme de L et ensembles de supports de montage utilisés pour joindre les sections d'armoire ou fixer le boîtier à une structure murale ou au sol. Ceux-ci sont fabriqués en acier au carbone galvanisé, ce qui leur confère une solide capacité de charge pour les travaux d'assemblage de panneaux. Deux modèles carrés représentent les anciennes versions de ce raccord ; le nouveau modèle trapézoïdal affine le profil pour un ajustement plus propre dans le canal du cadre. Pour quiconque assemble des armoires de distribution à plusieurs sections ou ancre des boîtiers dans des installations fixes, ces connecteurs maintiennent la structure alignée et stable une fois que tout est boulonné ensemble.

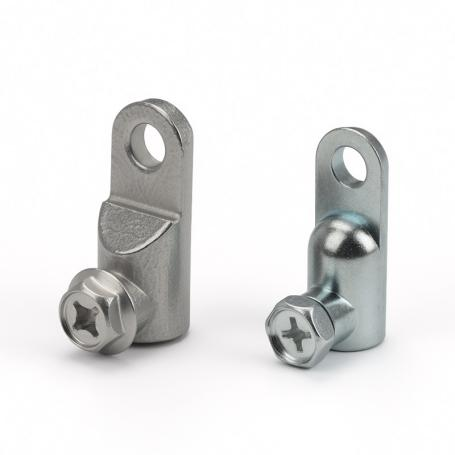

Connecteurs de tige de verrouillage

Les ferrures en bas à droite sont des connecteurs de tige de verrouillage – le lien entre la tige de traction de la porte de l'armoire et le mécanisme de verrouillage. Dans une configuration de verrouillage de bielle, ces connecteurs rejoignent les sections de bielle et sécurisent l'ensemble de sorte que l'action de verrouillage soit transférée proprement de la poignée aux boulons supérieur et inférieur. Les options incluent l'alliage de zinc M8, l'acier inoxydable 304 M8 et l'alliage de zinc M10, couvrant les tailles de filetage de tige les plus courantes utilisées dans les boîtiers industriels standard. L'acier inoxydable est le meilleur choix pour les armoires extérieures ou à forte humidité où l'ensemble de tiges est exposé à des conditions plus exigeantes au fil du temps.

L'assembler

Aucun de ces raccords n'est compliqué, mais obtenir les bonnes spécifications (taille de filetage, matériau et génération de modèle) permet de gagner du temps lors de l'assemblage et d'éviter la frustration liée aux composants incompatibles sur site. Pour les constructions de panneaux d’armoires qui doivent s’assembler proprement et le rester, ces petits détails méritent d’être pris en compte dès le début.
