Charnière d'armoire courbée à 90 degrés

Pour les acheteurs qui s'approvisionnent en charnières dissimulées chez Yitai Lock, la série CL275 de charnières d'armoire courbées à 90 degrés couvre deux angles d'ouverture sur ses trois modèles : 120° sur le CL275-1 et 90° sur les CL275-2 et CL275-3. Les CL275-2 et CL275-3 partagent la même empreinte horizontale mais diffèrent par leurs dimensions latérales. Le choix entre eux dépend donc de la géométrie spécifique du panneau de porte et du cadre de votre armoire. Tous les trois utilisent un canon de Φ5 mm avec un anneau de retenue ouvert de Φ4 pour la rétention des broches.

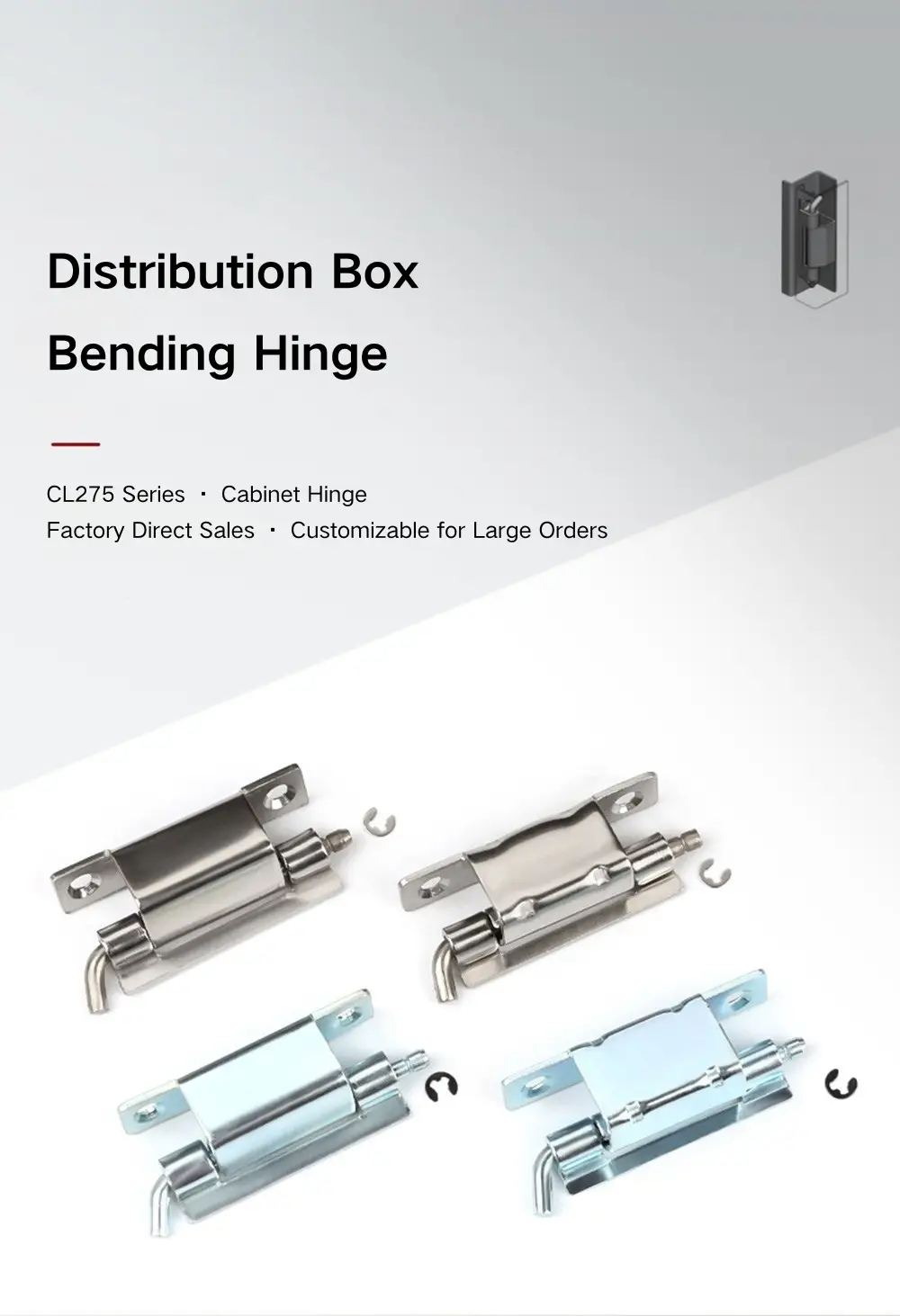

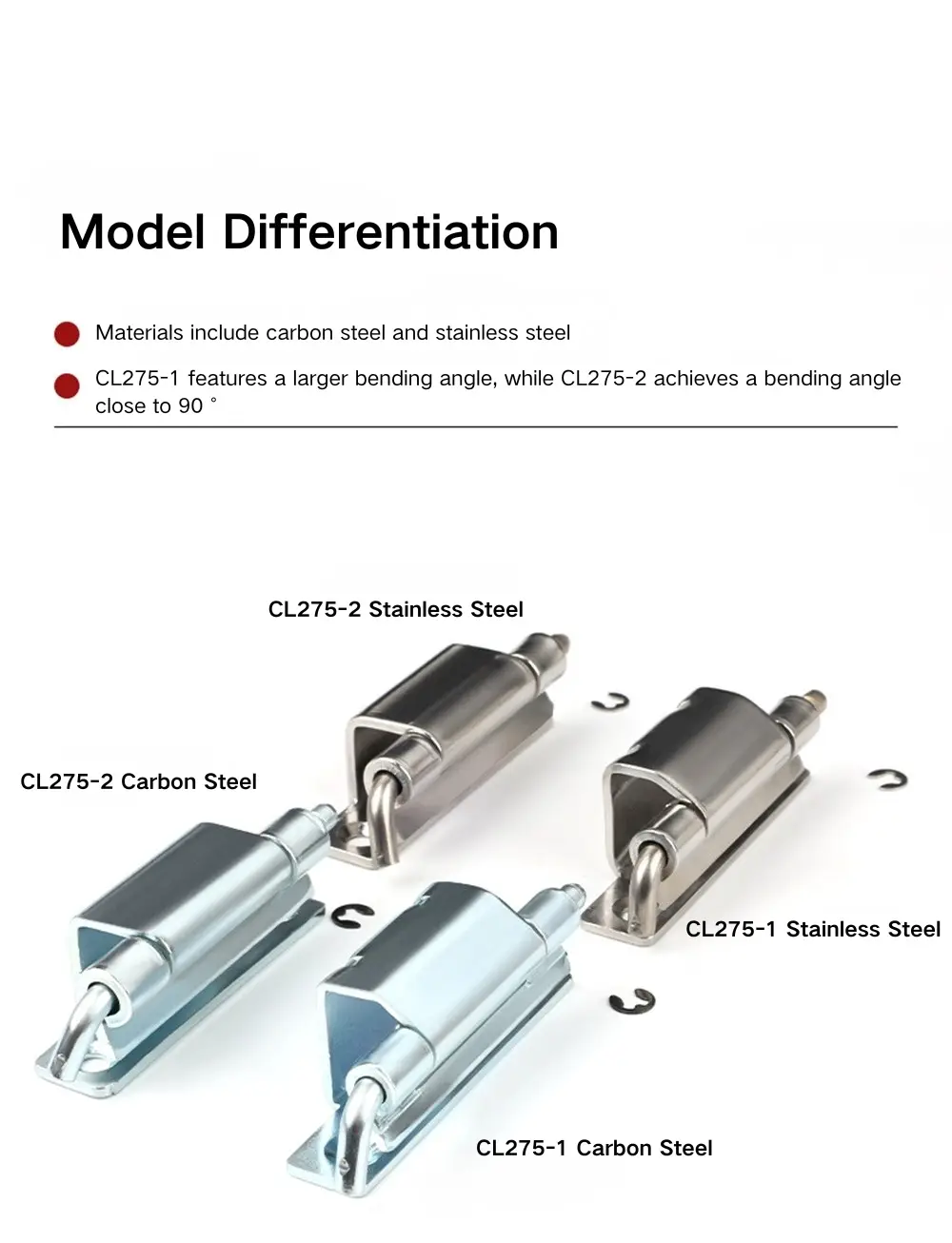

Options et dimensions du modèle

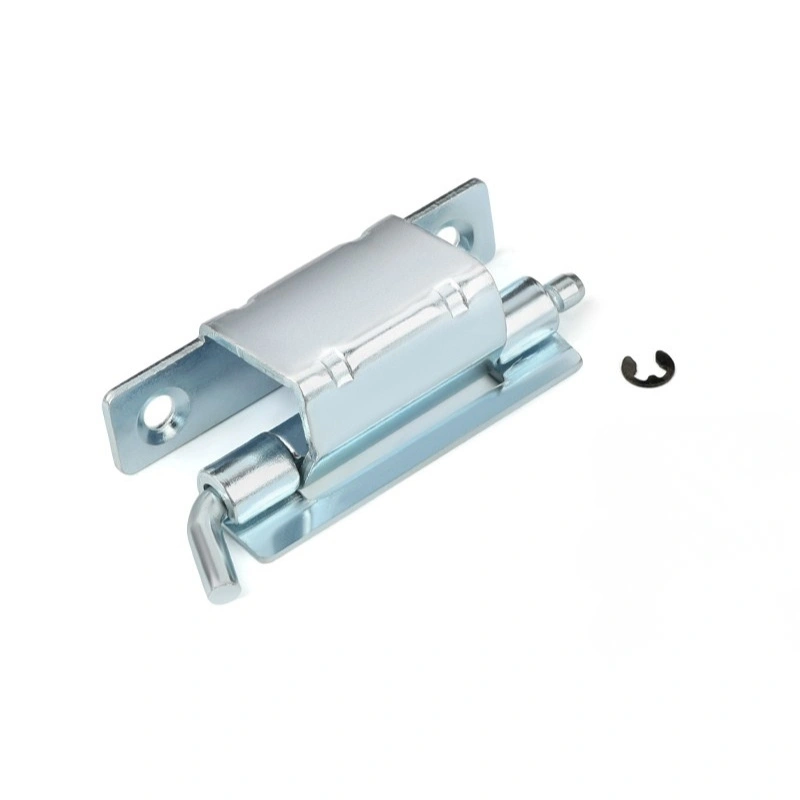

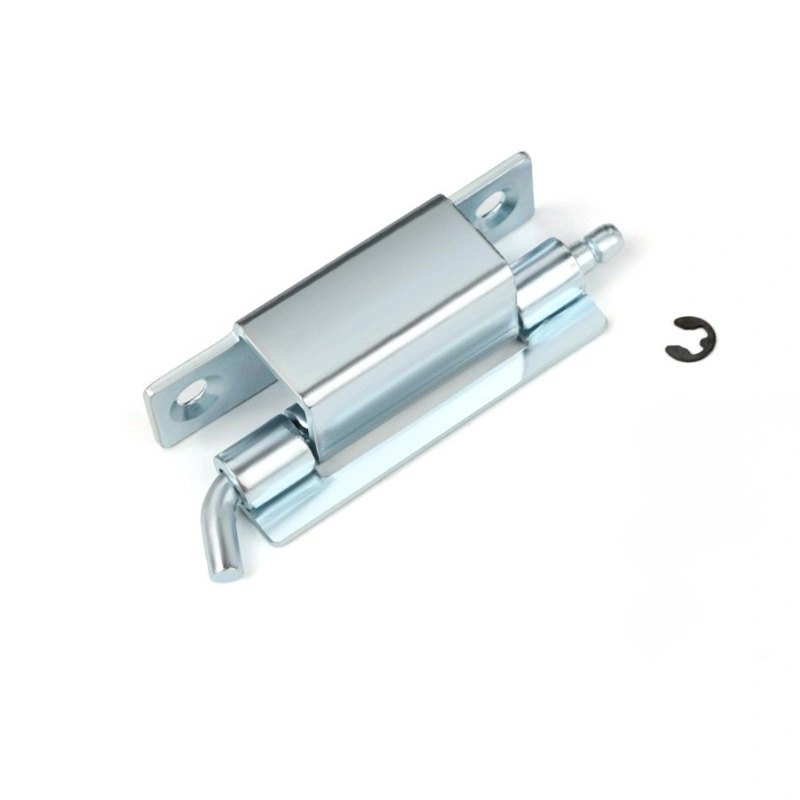

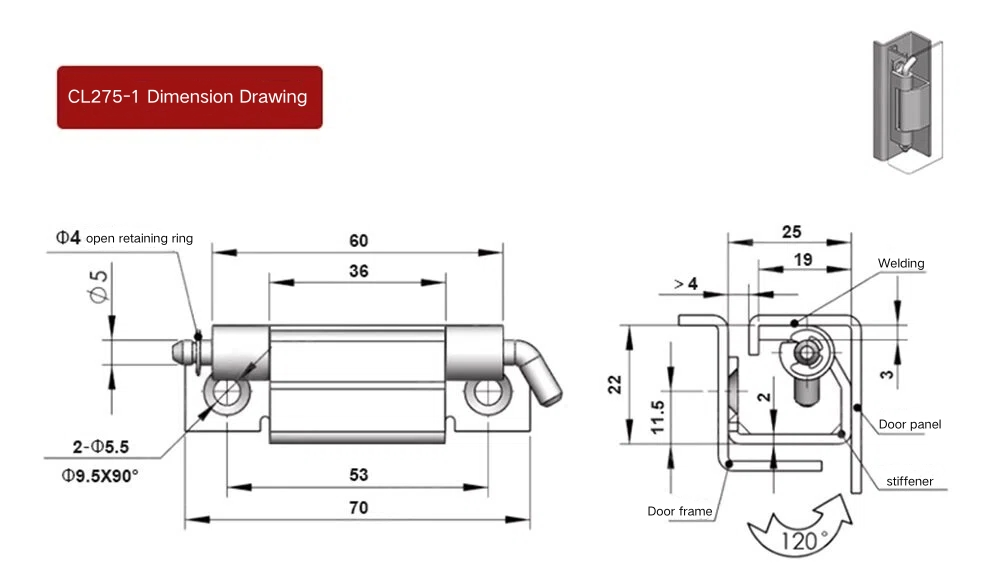

La charnière d'armoire courbée à 90 degrés CL275-1 est le plus grand modèle, avec une longueur totale de 70 mm et un corps de charnière de 60 mm. L'envergure intérieure entre les ailes de montage est de 53 mm, le diamètre du canon est de Φ5 mm et les deux trous de montage sont de Φ5,5 mm avec une fraise de Φ9,5 × 90°. Le CL275-1 s'ouvre à 120°, ce qui en fait le bon choix lorsqu'un ouverture de porte plus large est nécessaire.

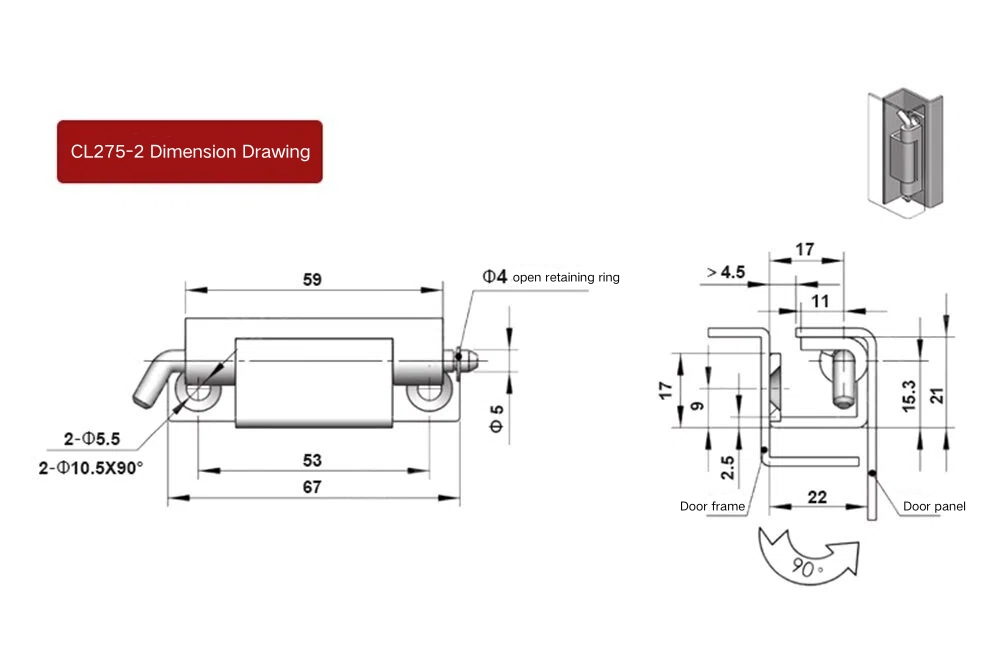

Les CL275-2 et CL275-3 s'ouvrent tous deux à 90° et partagent une portée intérieure de 53 mm et un canon de Φ5 mm, mais diffèrent par leurs dimensions hors tout et la configuration des trous. Le CL275-2 a une longueur totale de 67 mm avec un corps de 59 mm et utilise deux trous de Φ5,5 mm ainsi que deux trous fraisés de Φ10,5 × 90°. Le CL275-3 a un corps de 60 mm et une longueur totale de 67 mm avec deux trous de montage de Φ5,2 mm. Le profil latéral du CL275-3 diffère également du CL275-2, avec une profondeur d'engagement du cadre de porte de 19,3 mm et une hauteur latérale totale de 20,2 mm — des détails qui comptent lors de l'installation de la charnière d'armoire courbée à 90 degrés dans un canal de cadre spécifique.

Structure et installation

Les trois modèles de charnière d'armoire courbée à 90 degrés sont installés par soudage. La conception à ailes courbées signifie qu'un côté de la charnière repose contre l'intérieur du canal du cadre de porte et l'autre contre le panneau de porte, le barillet de charnière étant encastré dans le profilé du cadre plutôt que sur la face de l'armoire. Ce positionnement dissimulé est ce qui différencie le CL275 d'une charnière standard montée en surface.

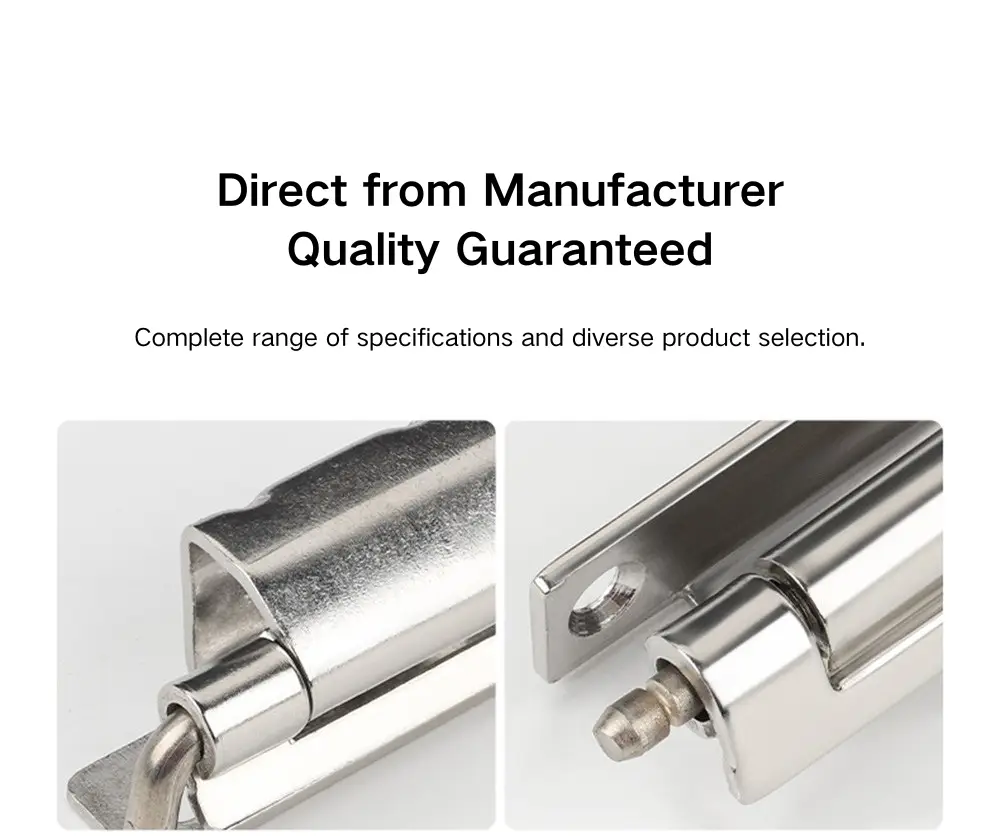

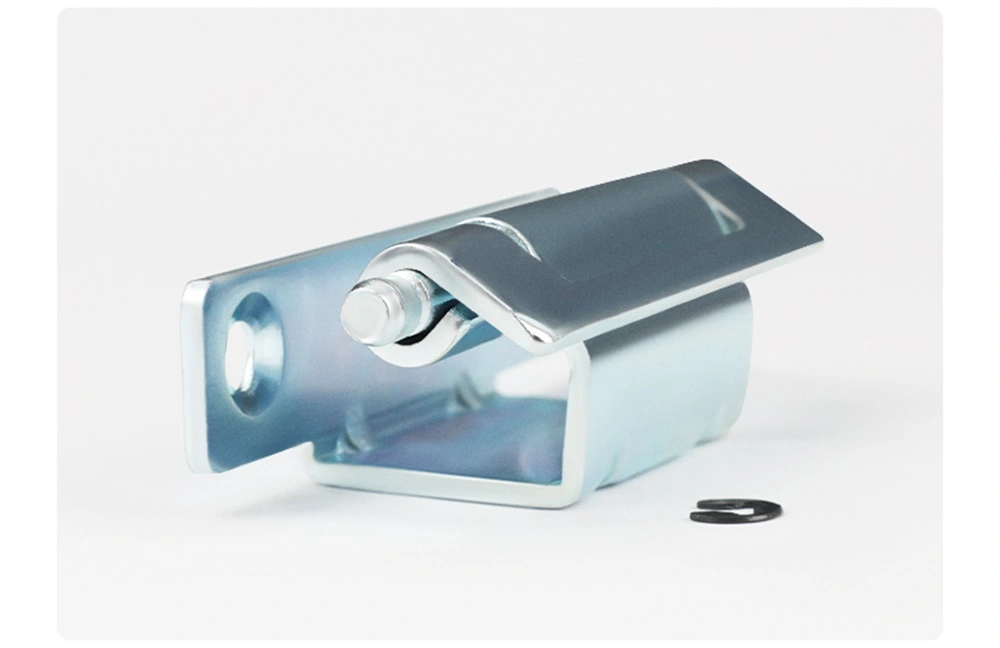

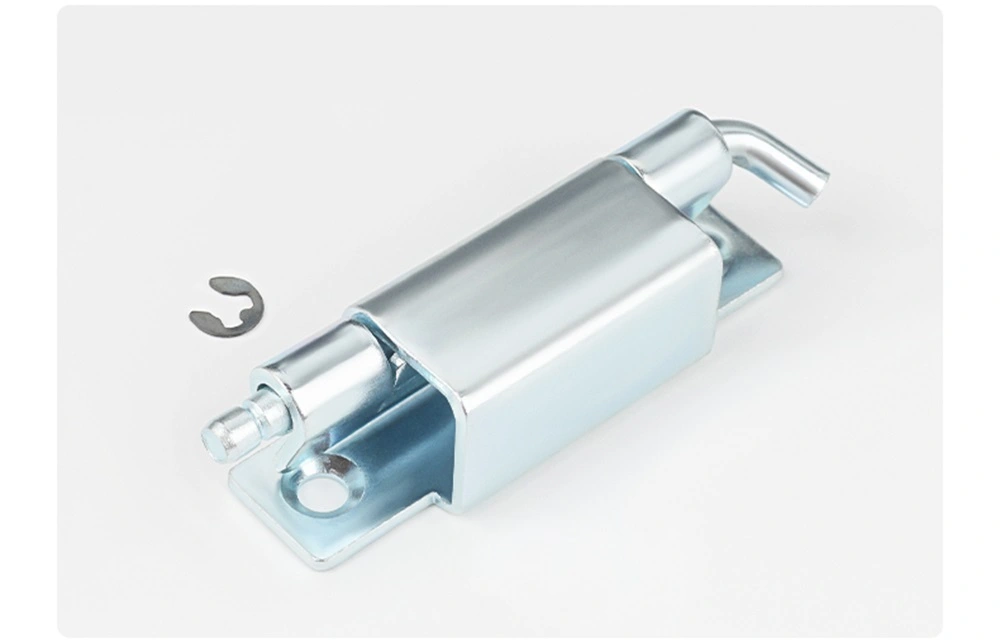

La charnière d'armoire courbée à 90 degrés utilise un anneau de retenue ouvert Φ4 sur les trois modèles pour maintenir la goupille en place pendant le fonctionnement. Le vantail de la porte peut être retiré en désengageant l'anneau de retenue et en tirant sur la goupille (aucun outil requis), ce qui est utile pour les armoires qui nécessitent un retrait occasionnel de la porte pour un accès interne ou un entretien. L'installation soudée maintient l'aile fixe ancrée en permanence au cadre, de sorte que le retrait répété de la porte n'affecte pas le montage.

Matériau et traitement de surface

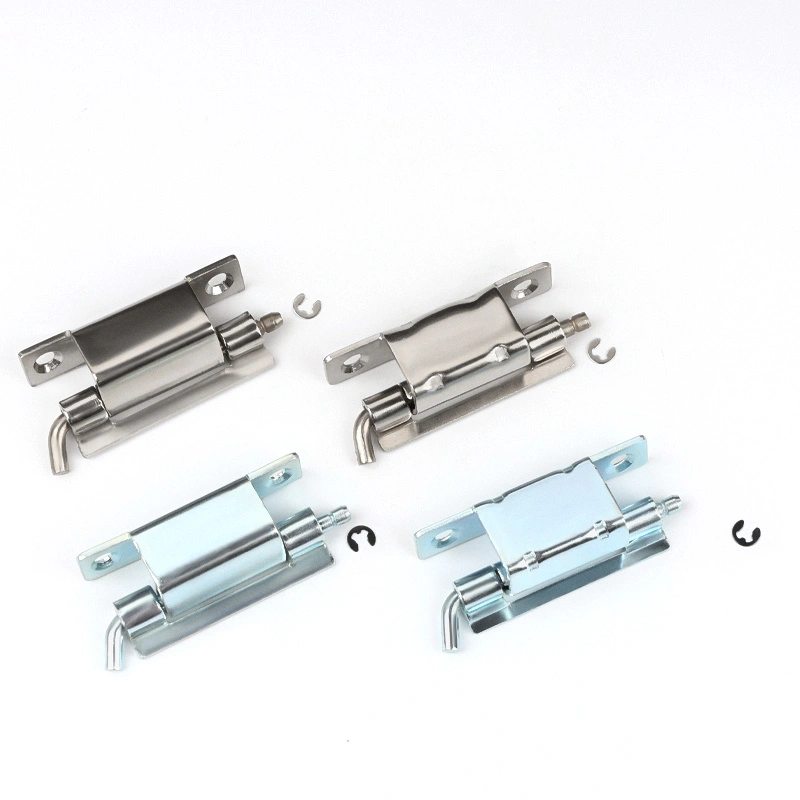

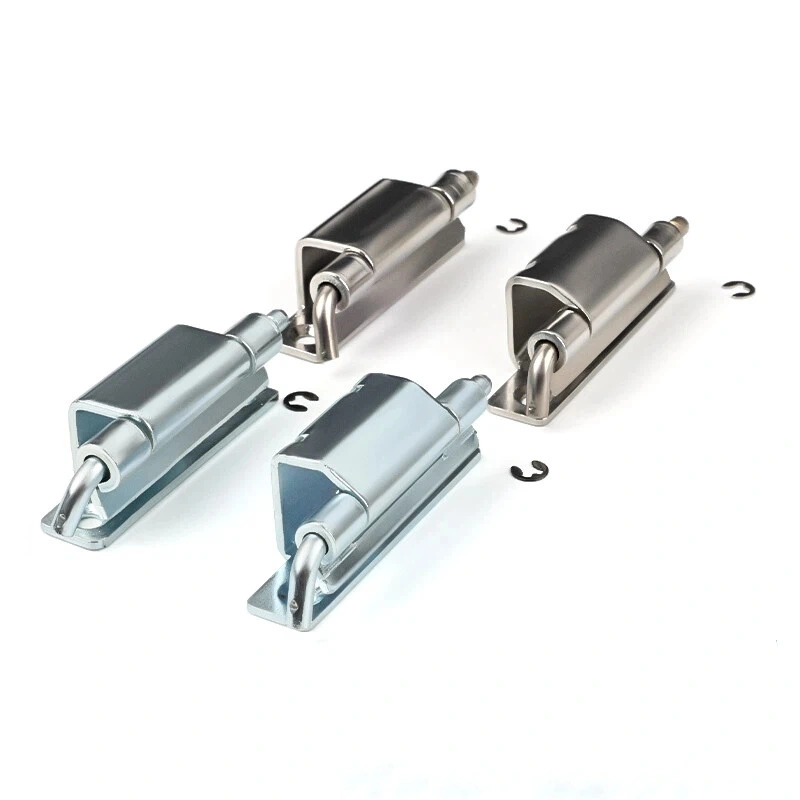

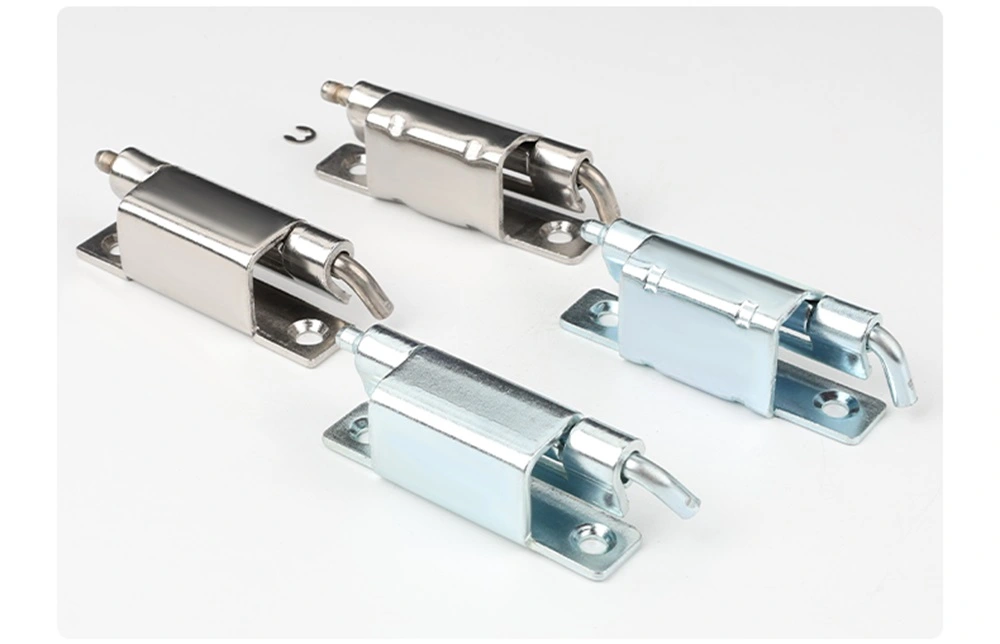

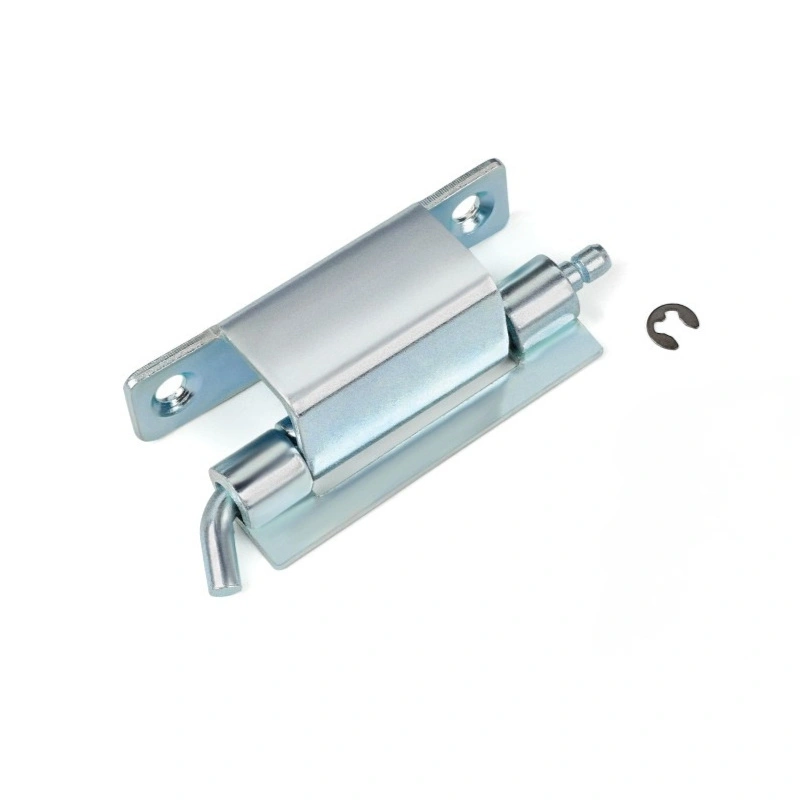

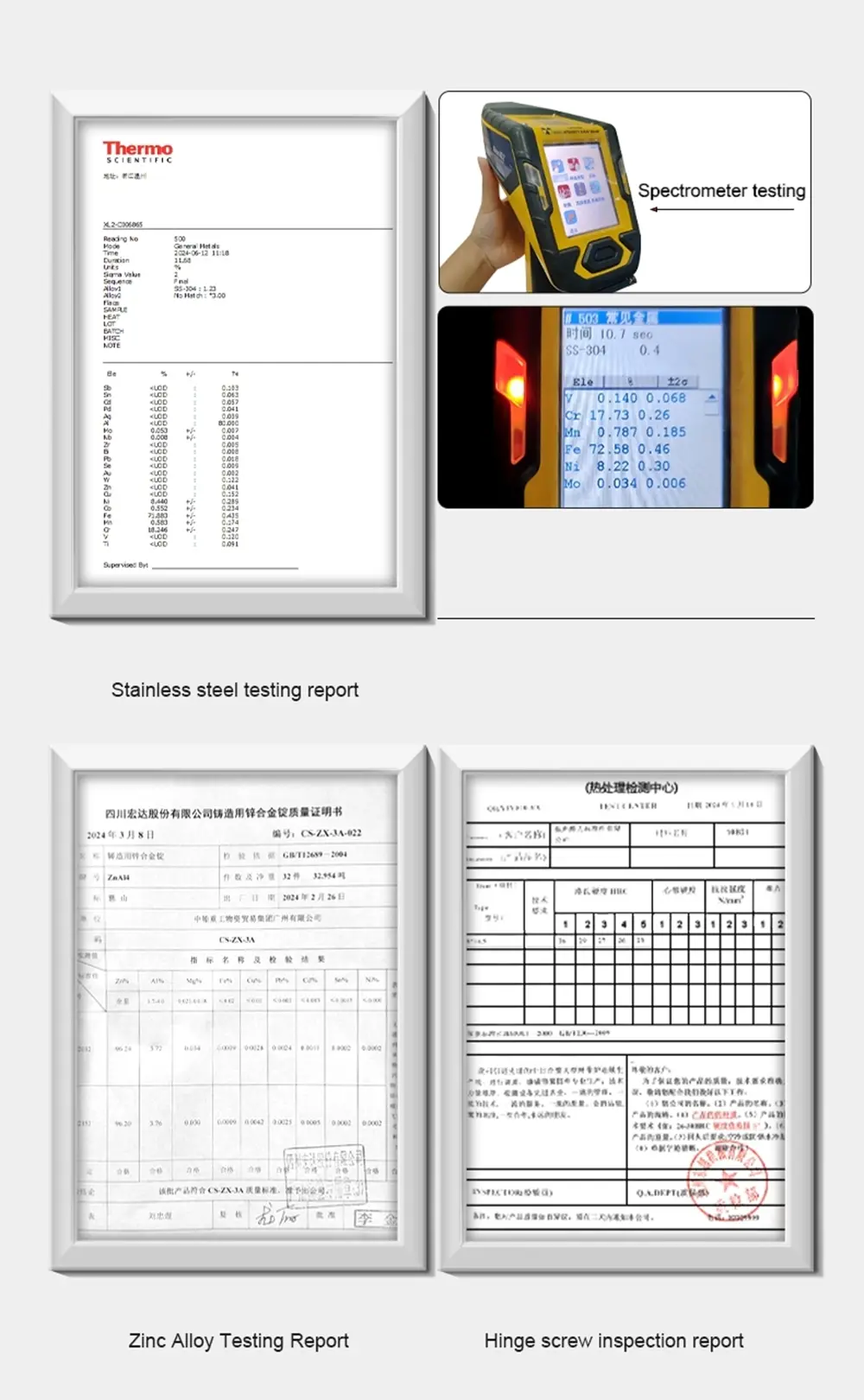

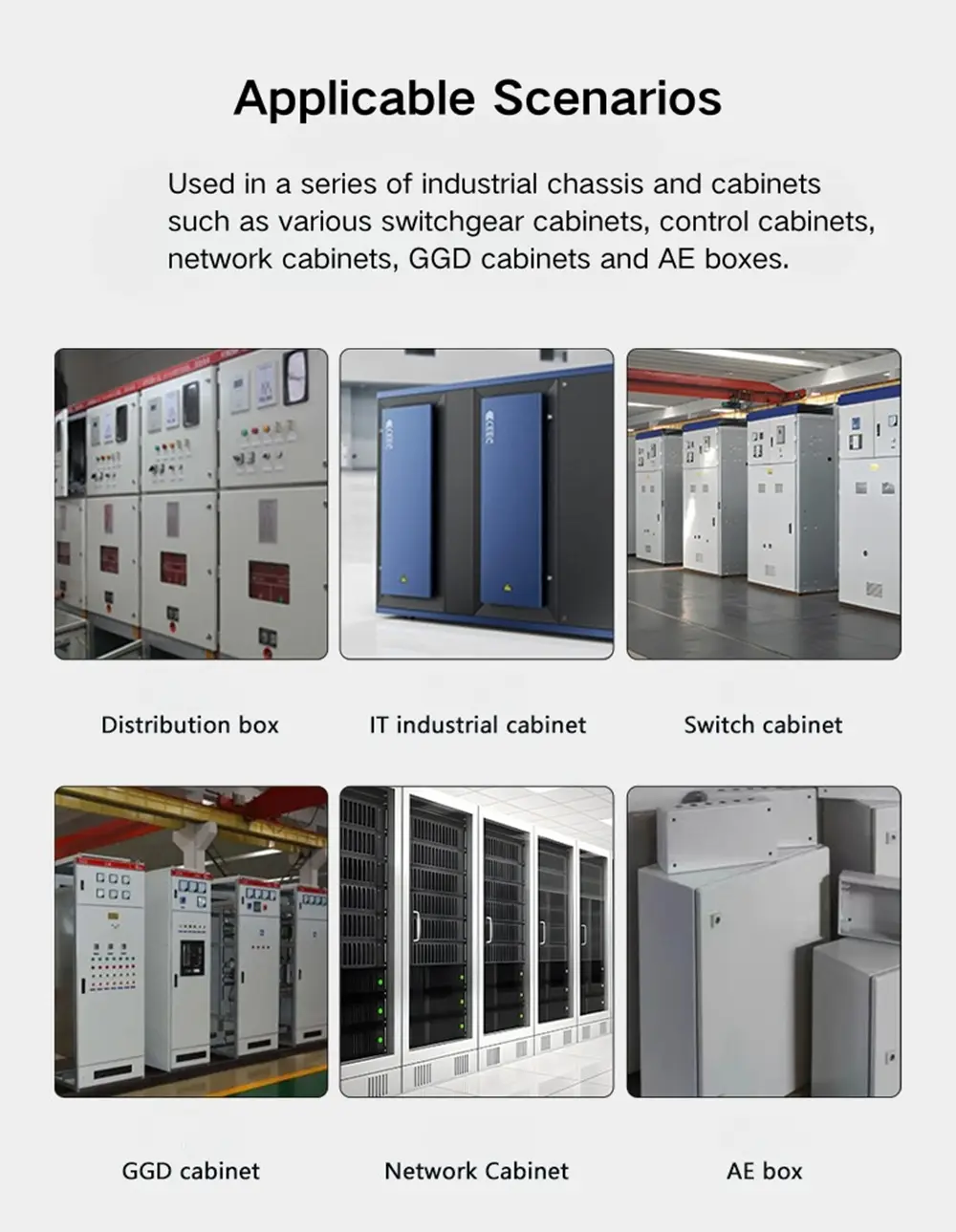

La charnière d'armoire courbée à 90 degrés est disponible en acier au carbone galvanisé et en acier inoxydable 304. La version en acier au carbone comporte un placage en zinc qui offre une protection adéquate contre la corrosion pour les boîtiers intérieurs dans des environnements secs ou climatisés. C'est le choix standard pour la plupart des applications d'armoires électriques et de boîtes de distribution où l'installation se fait à l'intérieur et où l'humidité n'est pas un facteur.

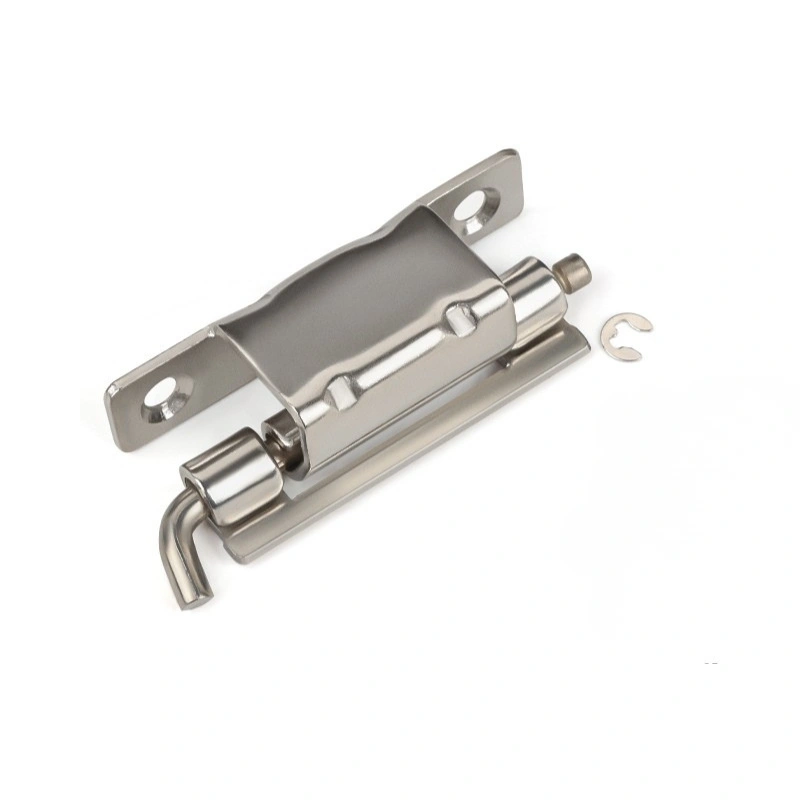

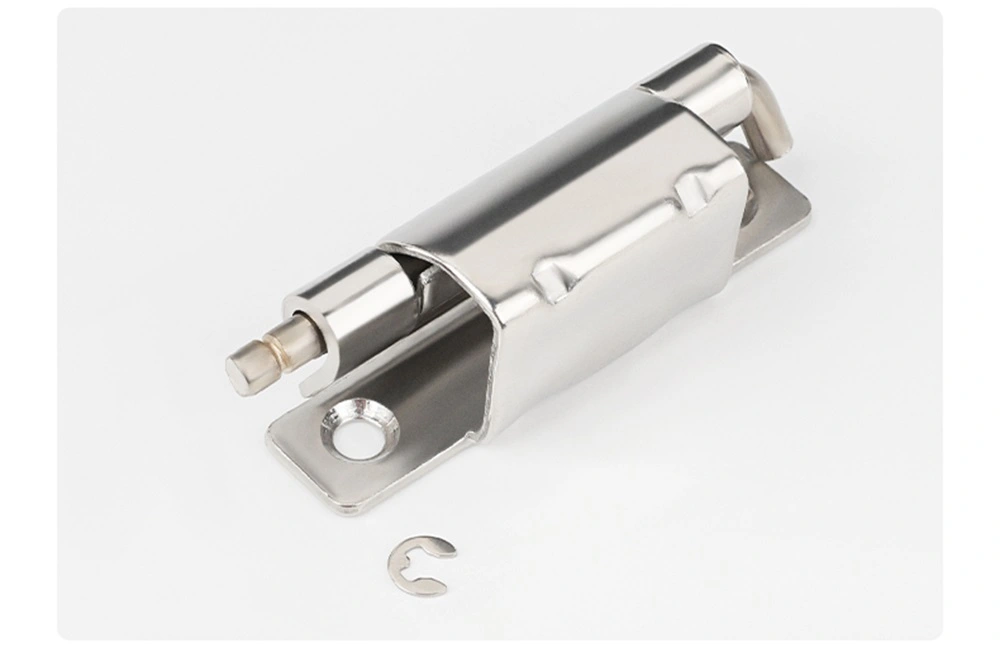

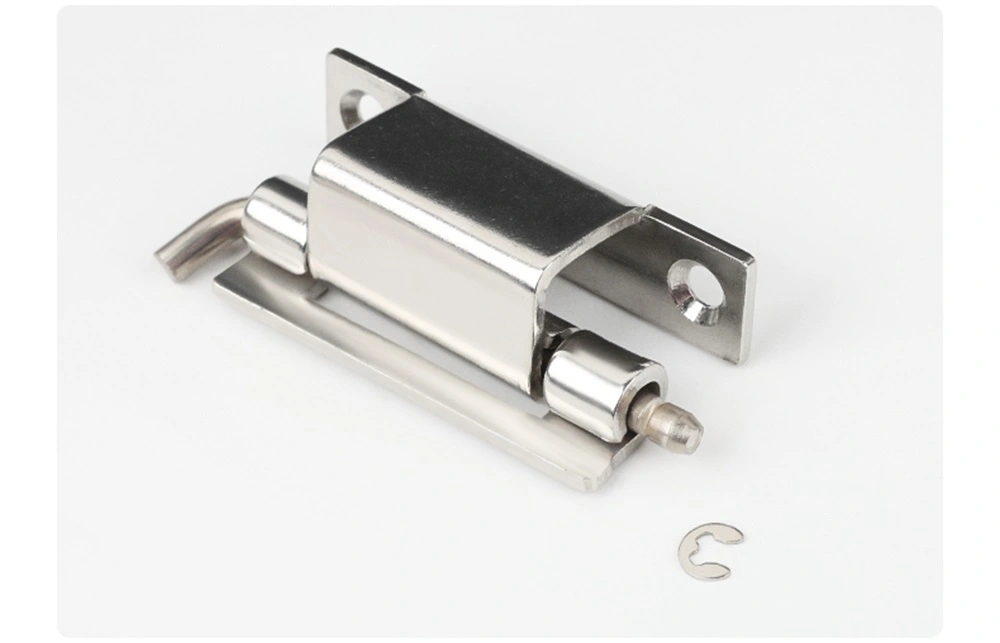

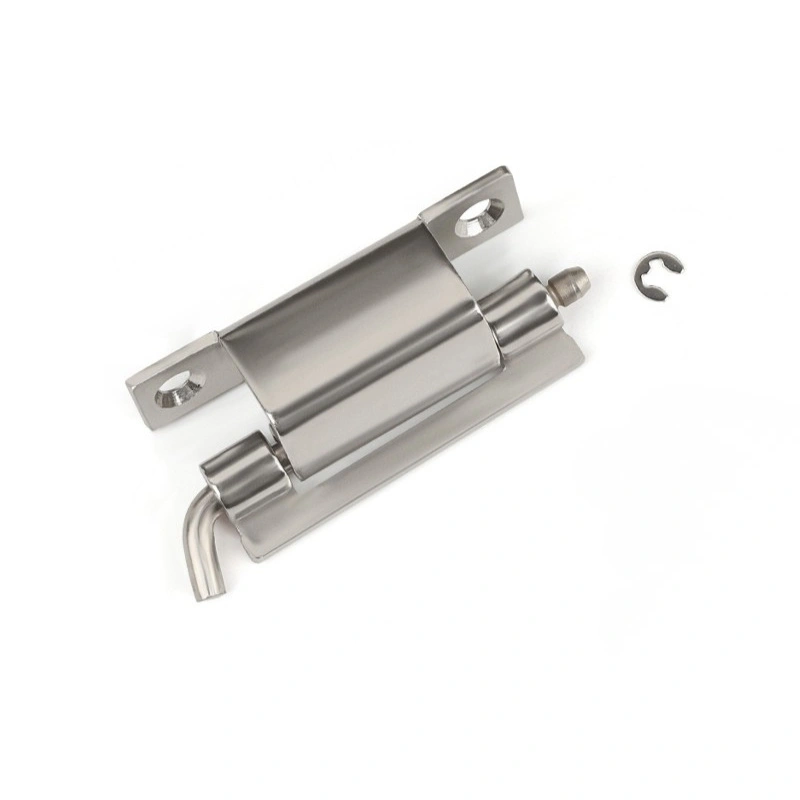

La charnière d'armoire courbée à 90 degrés en acier inoxydable 304 est la meilleure option lorsque le boîtier est exposé à l'humidité, aux conditions extérieures ou aux environnements à humidité élevée. L'acier inoxydable a également tendance à être spécifié lorsque la finition extérieure de l'armoire est prise en compte, car il conserve mieux son apparence au fil du temps que l'acier au carbone galvanisé dans des conditions difficiles. Les deux matériaux sont disponibles sur les trois modèles CL275.

FAQ

Q1 : Quels sont les trois modèles de la série CL275 et en quoi diffèrent-ils ?

La série CL275 comprend les CL275-1, CL275-2 et CL275-3. Le CL275-1 s'ouvre à 120° et est le plus grand modèle avec une longueur totale de 70 mm. Les CL275-2 et CL275-3 s'ouvrent tous deux à 90° et partagent les mêmes dimensions horizontales, mais diffèrent par leur profil latéral et la configuration des trous de montage. Toutes les trois sont des charnières soudées avec un corps de Φ5 mm.

Q2 : Quel est l’angle d’ouverture de chaque modèle ?

Le CL275-1 s'ouvre à 120°. Les CL275-2 et CL275-3 s'ouvrent tous deux à 90°. L'angle d'ouverture est fixé par la géométrie de courbure des ailes de charnière et ne peut pas être ajusté après l'installation.

Q3 : Comment la charnière CL275 est-elle installée ?

Les trois modèles CL275 sont installés par soudage. L'aile pliée est soudée au cadre de l'armoire ou au panneau de porte lors de la fabrication. Il n'y a pas d'option de montage à vis dans cette série.

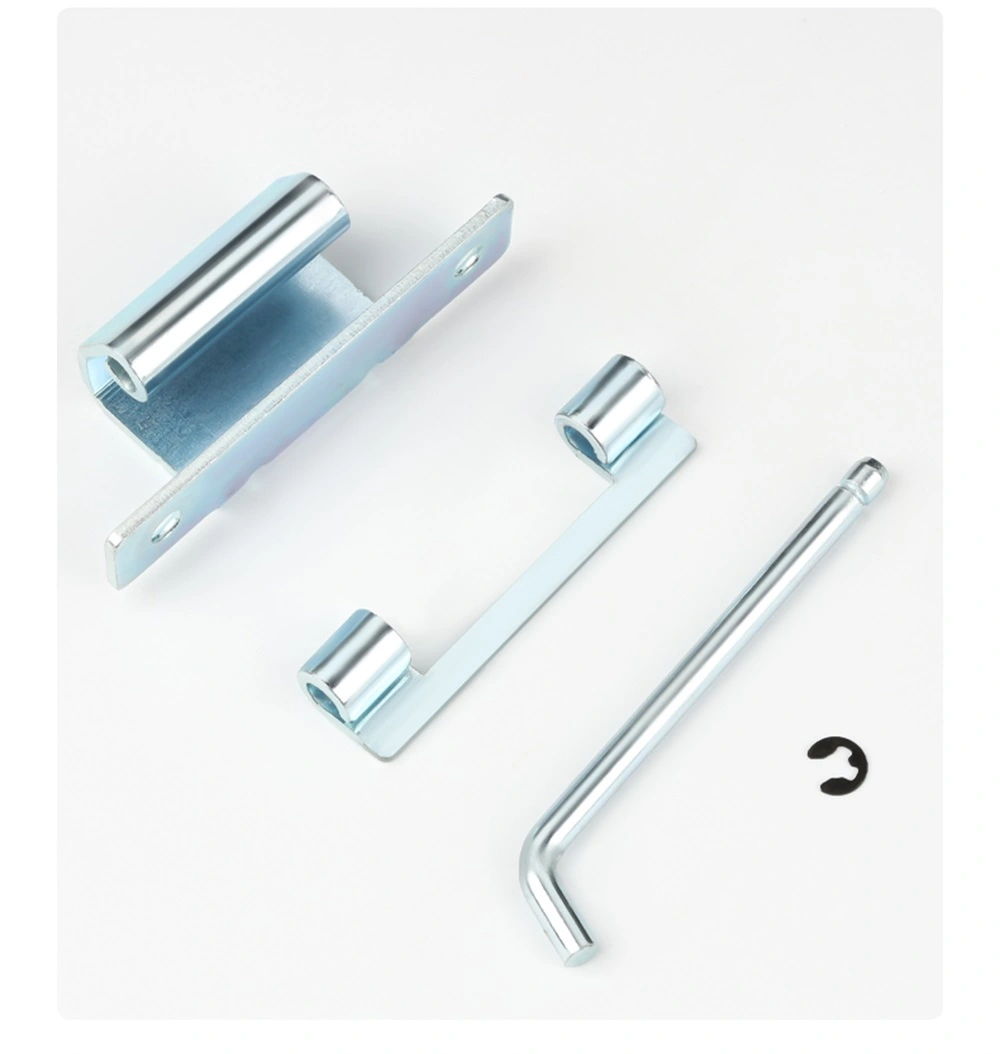

Q4 : Comment l'axe de charnière est-il conservé et la porte peut-elle être retirée ?

Tous les modèles CL275 utilisent un anneau de retenue ouvert Φ4 pour maintenir la goupille en place. Pour retirer la porte, désengagez la bague de retenue et tirez sur la goupille – aucun outil n'est nécessaire. La base soudée reste fixée au cadre, de sorte que la porte peut être retirée et refixée sans affecter le montage des charnières.

Q5 : Quels matériaux sont disponibles ?

La charnière d'armoire courbée CL275 est disponible en acier au carbone galvanisé et en acier inoxydable 304. L’acier au carbone convient aux enceintes intérieures et sèches ; L'acier inoxydable est le meilleur choix pour les installations extérieures ou les environnements régulièrement exposés à l'humidité.

Q6 : Quelle est la différence entre CL275-2 et CL275-3 ?

Les deux modèles partagent les mêmes dimensions horizontales et un angle d'ouverture de 90°, mais leurs profils latéraux diffèrent. Le CL275-3 a une profondeur d'engagement dans le cadre de porte de 19,3 mm et une hauteur latérale de 20,2 mm, tandis que le CL275-2 présente différents dégagements latéraux adaptés à une géométrie de canal de cadre différente. Sélectionnez en fonction de vos dimensions spécifiques de cadre de porte et de panneau.
