Panneau d'affichage du compteur

Les constructeurs de boîtiers électriques préfèrent les panneaux de gros de Yitai Lock pour la cohérence. Le panneau de visualisation du compteur est conçu avec des matériaux et des structures spéciaux pour surveiller l'état de fonctionnement de l'équipement à l'intérieur de l'armoire de manière sûre et intuitive, sous la prémisse d'assurer la sécurité des opérateurs.

Types de matériaux

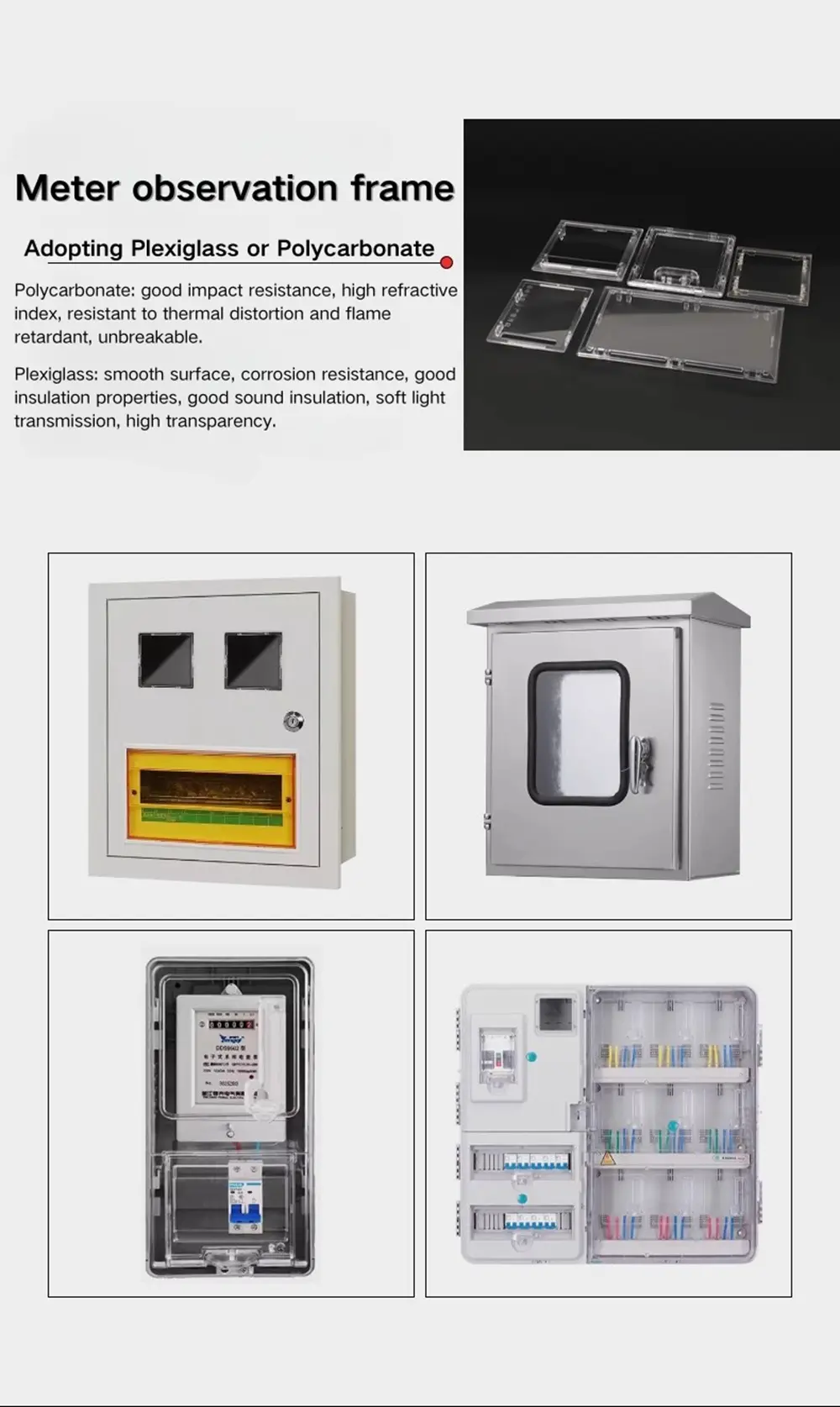

Le cadre d'observation organique est en polystyrène avec une excellente transmission de lumière, qui convient aux besoins d'observation de base; Le cadre d'observation du PC est en polycarbonate à haute résistance (PC), qui est résistant à l'impact et à la température élevée; et la fenêtre d'observation pour les armoires haute tension est en ABS avec des performances stables, ce qui garantit une utilisation sûre dans des environnements à haute tension.

Options de couleur

Les fenêtres de visualisation organiques et PC sont entièrement transparentes, et le cadre extérieur de la fenêtre de visualisation de l'armoire à haute pression est noir.

Applications

Matériel d'opération de fonctionnement de l'interrupteur 10kV / 35KV;

Fonctionnement et maintenance de la visualisation des équipements à haute tension du sous-station;

Système d'alimentation en transport ferroviaire;

Nouveau équipement de production d'énergie énergétique.

Performances de sécurité:

Adaptabilité environnementale: large plage de travail à température, conception anti-UV, s'adapter à l'environnement extérieur

Conception humanisée: plage d'observation à grand angle (angle de vision ≥ 160 °), traitement de surface anti-buve, pour assurer une visibilité claire dans une variété d'environnements

Dimensions (les unités suivantes: mm):

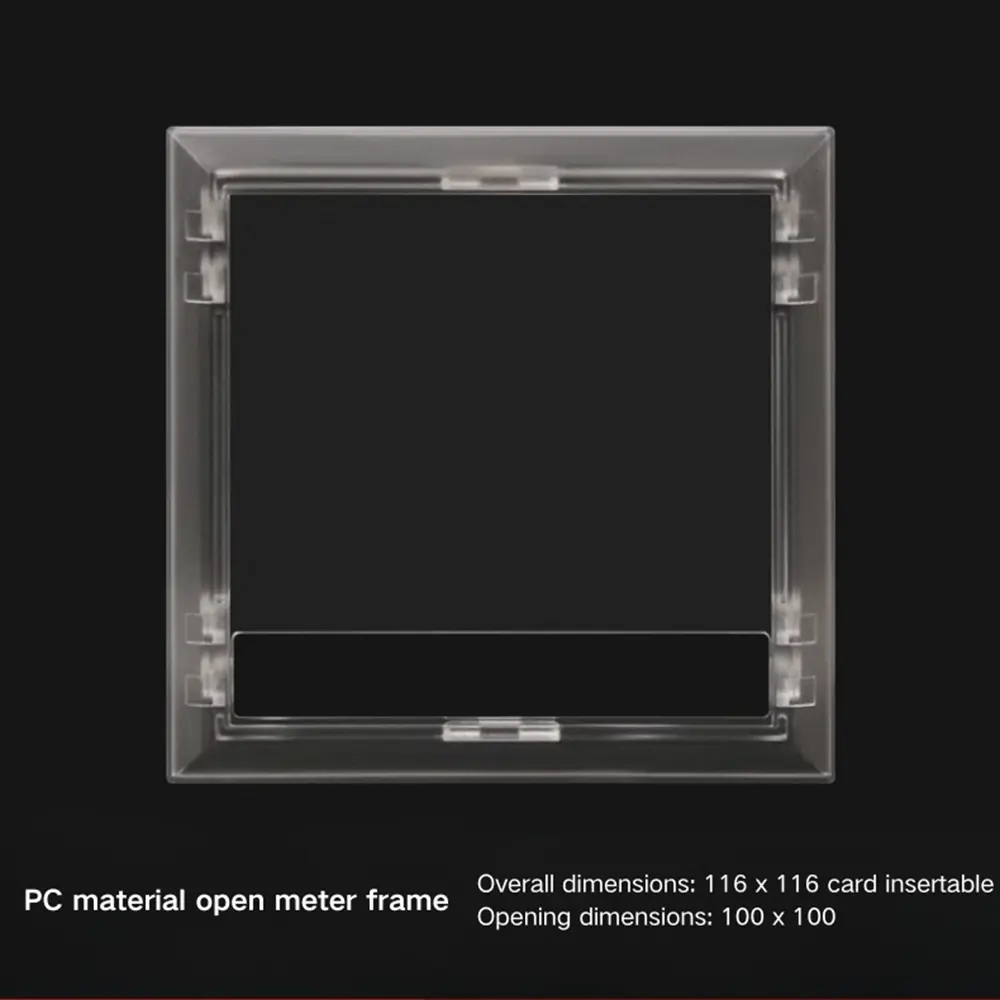

Quelques modèles avec de petites portes, ou avec des trous, ou avec des cartes magnétiques, veuillez nous contacter pour plus de détails.

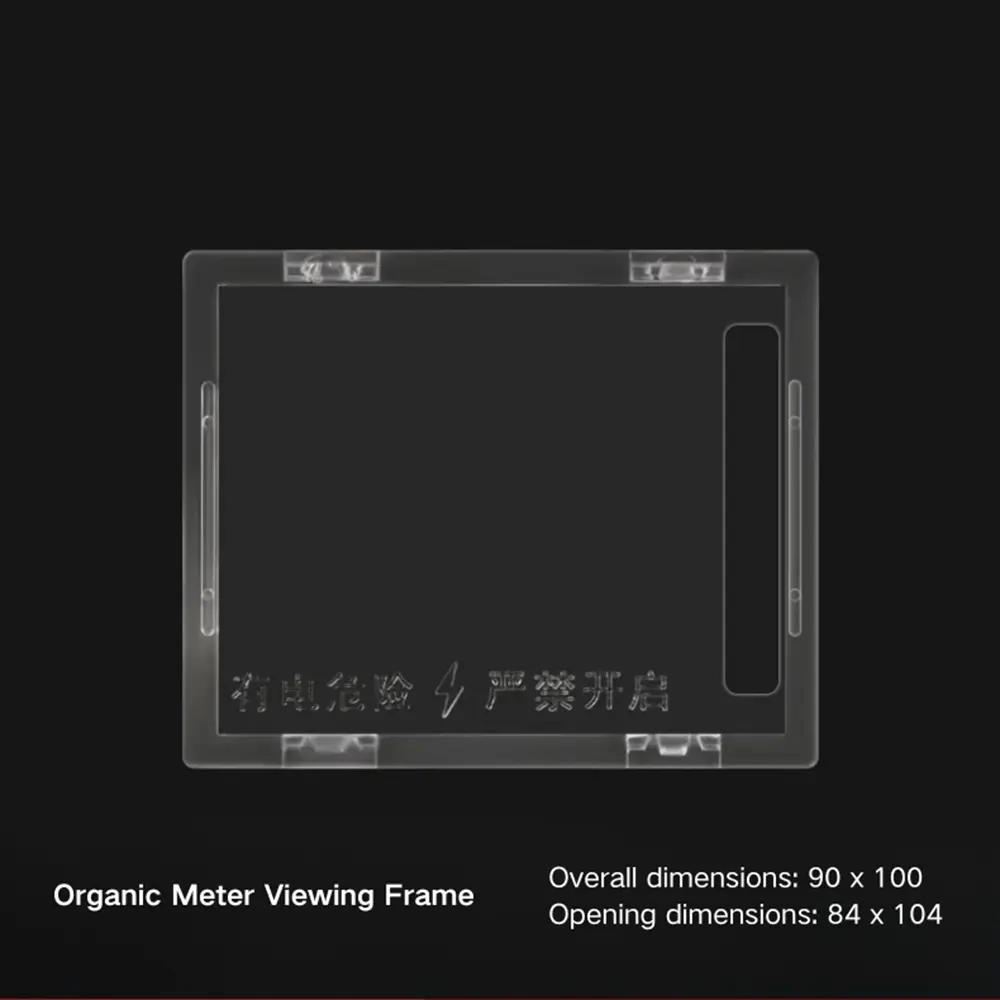

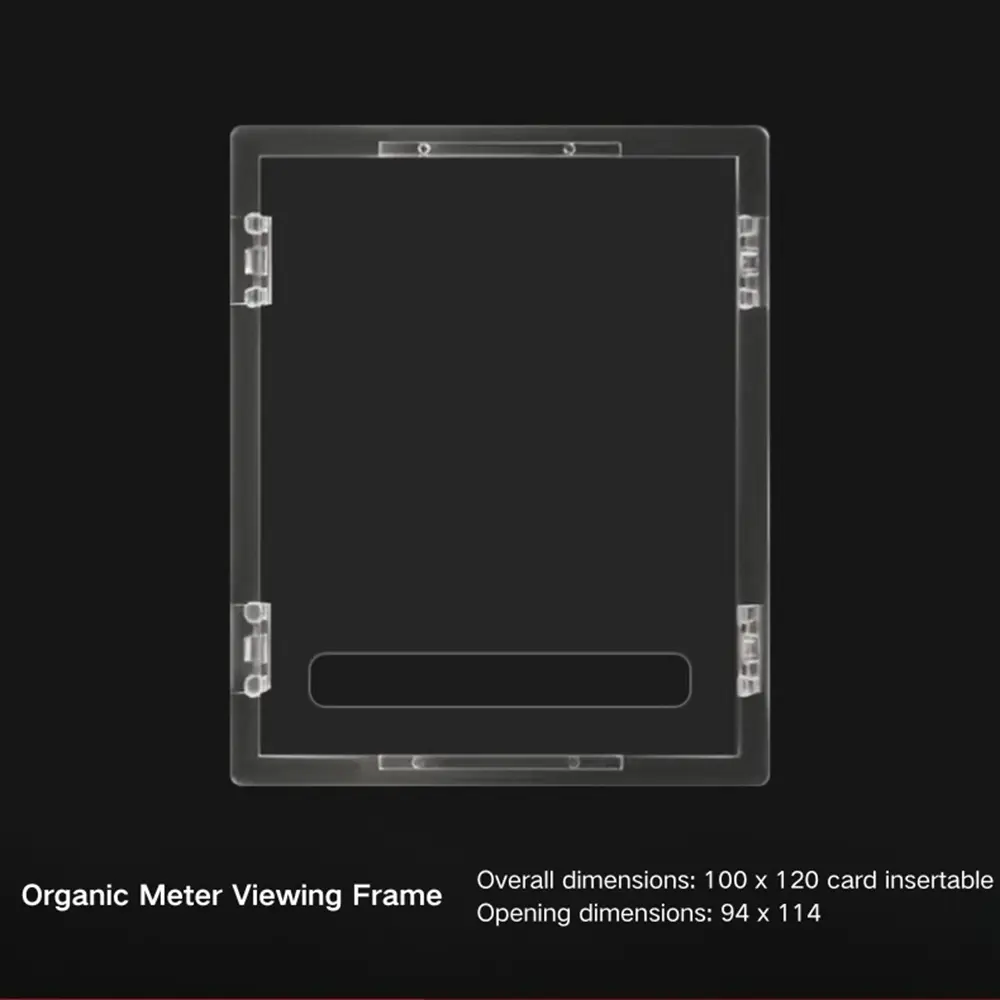

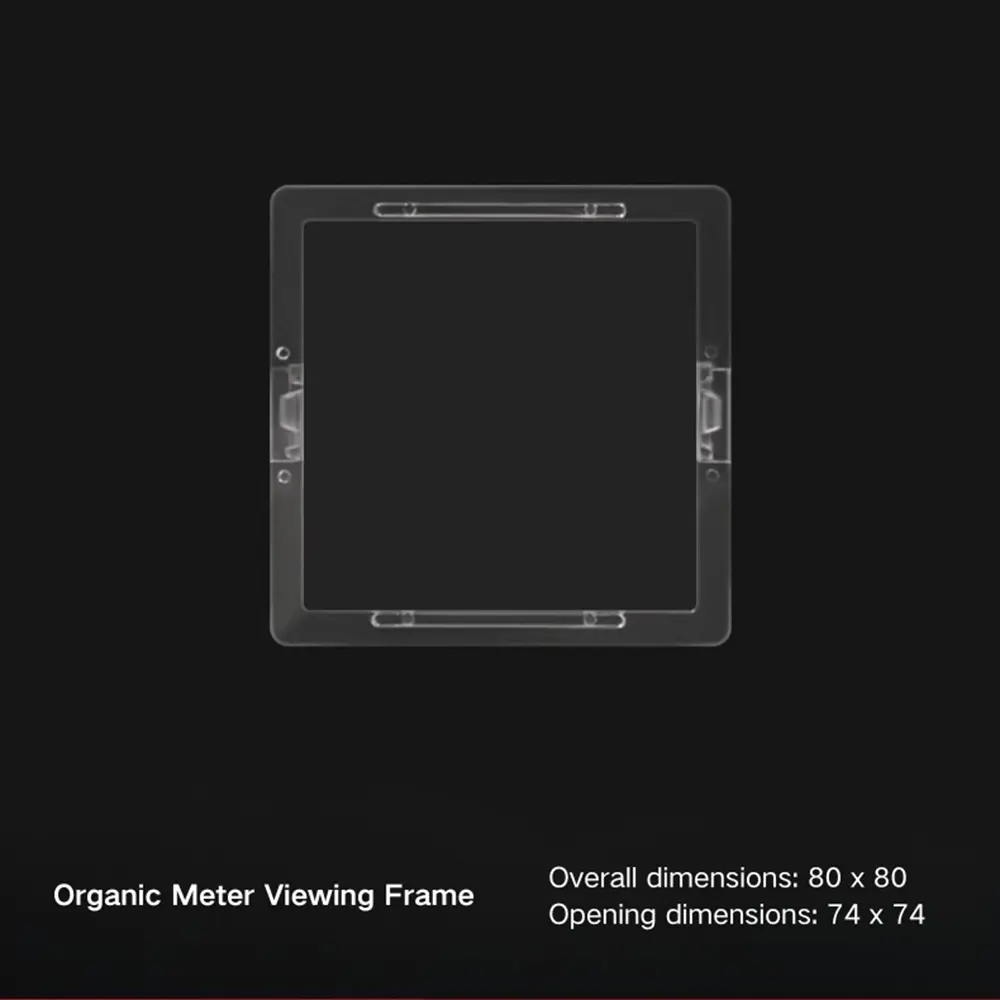

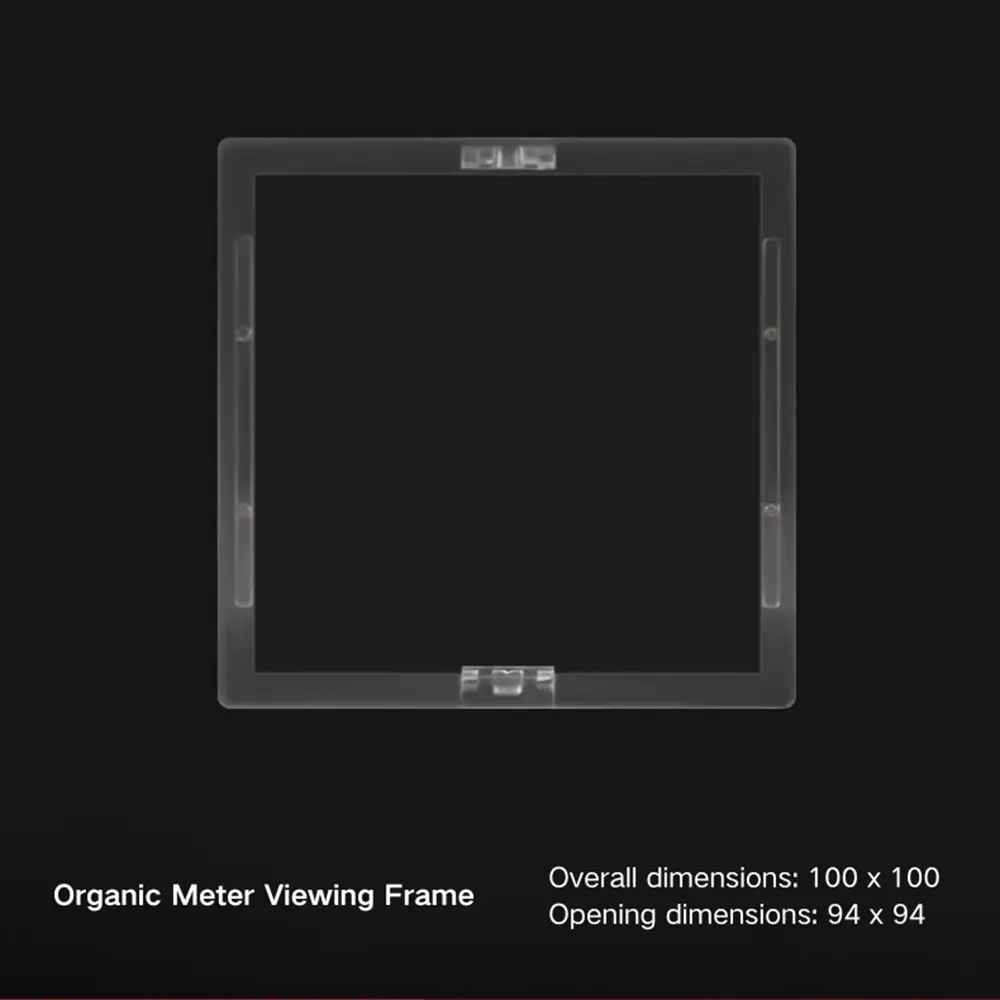

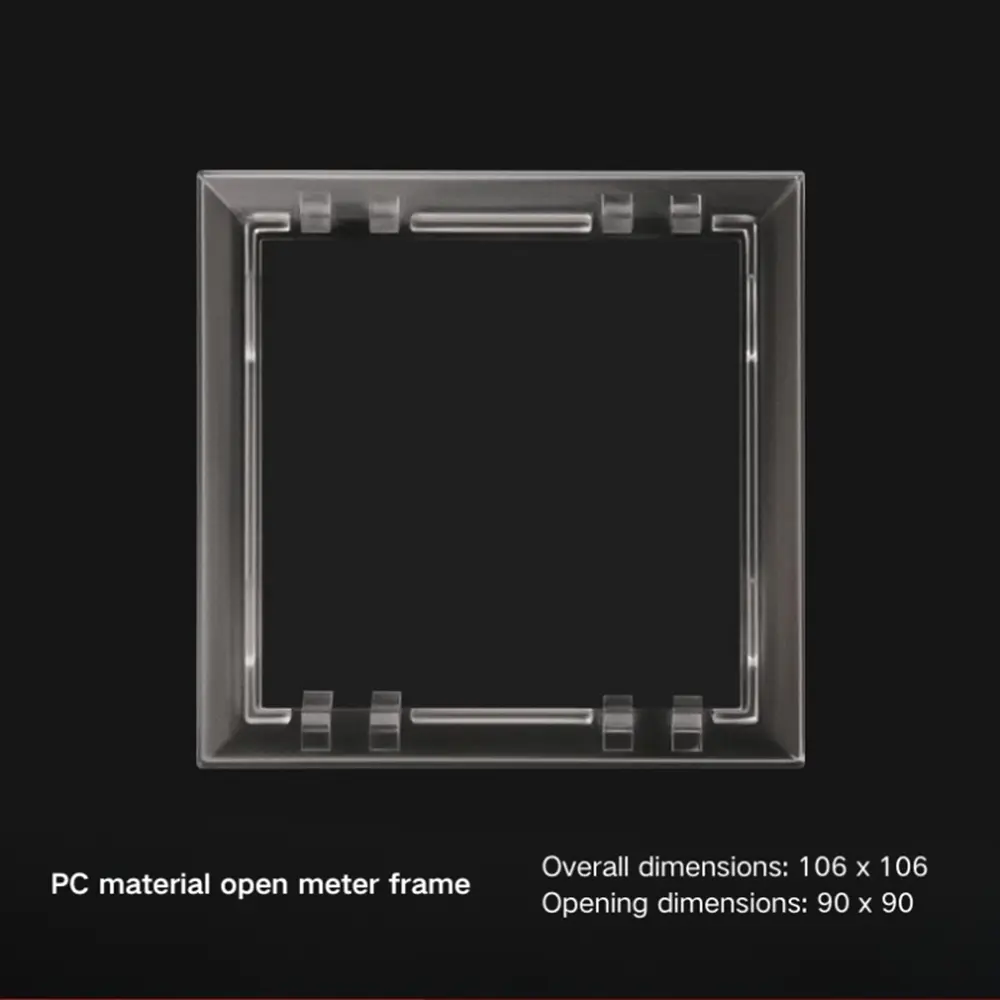

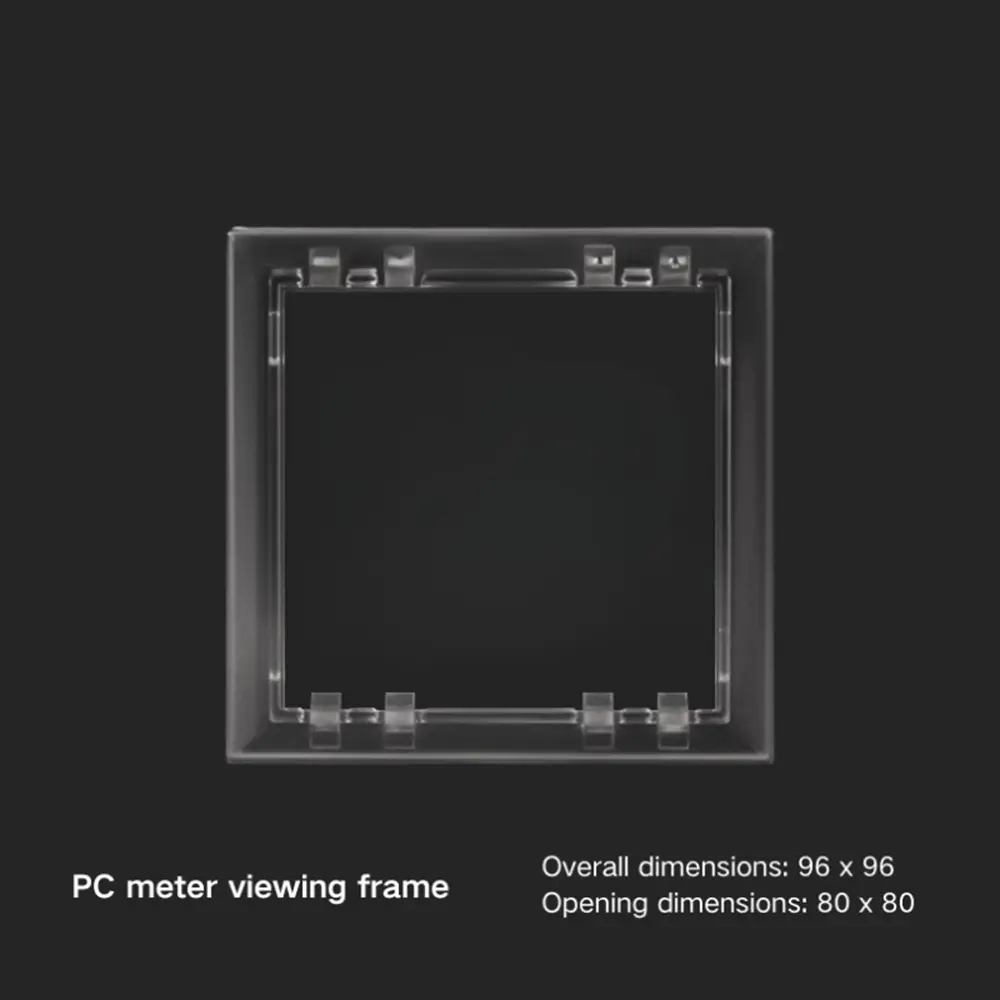

Cadre d'observation organique: 80 * 80,90 * 90,90 * 110,96 * 96,100 * 100,100 * 120,106 * 106,110 * 110

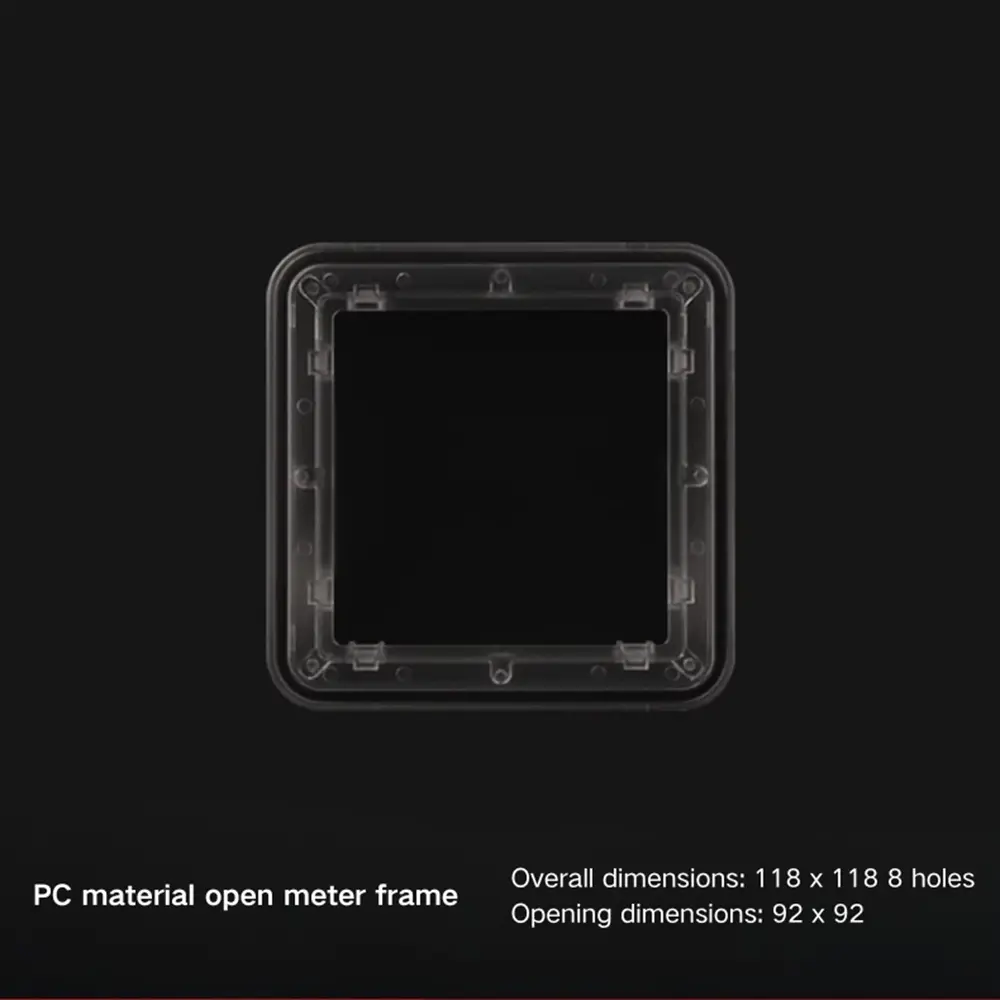

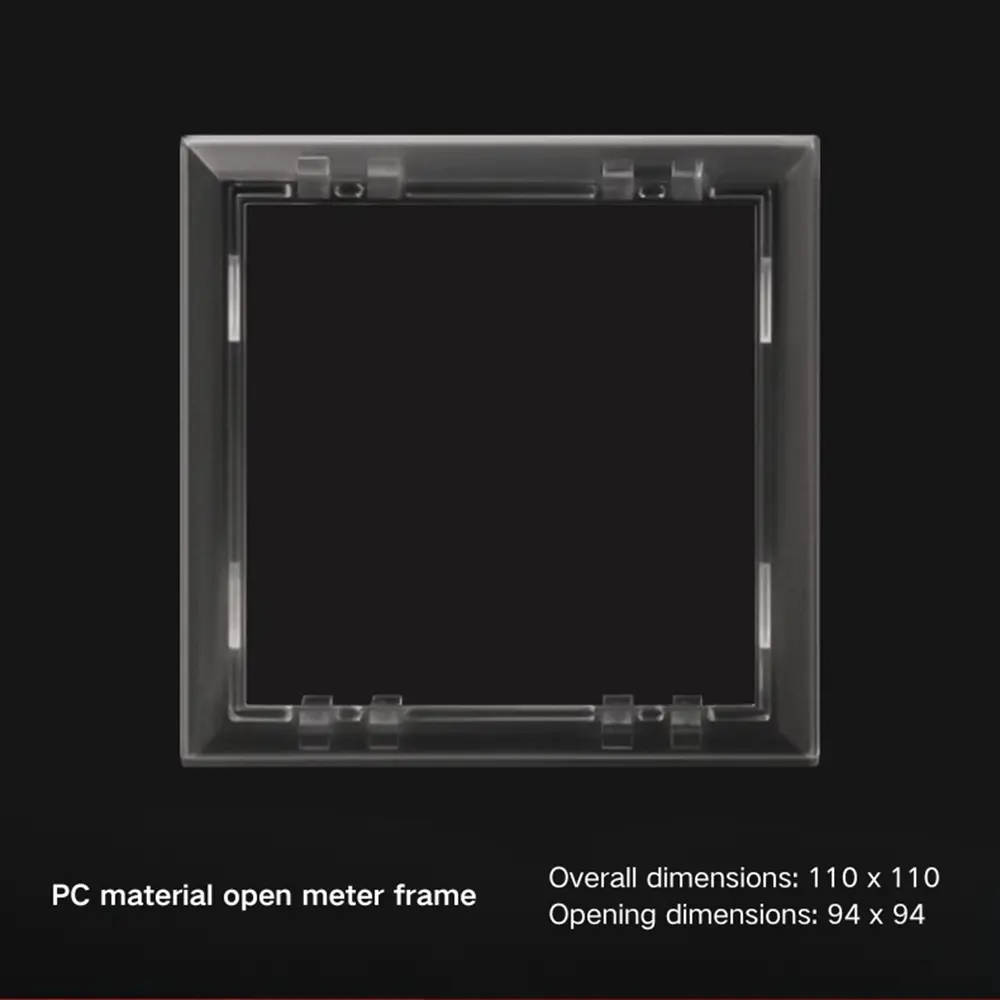

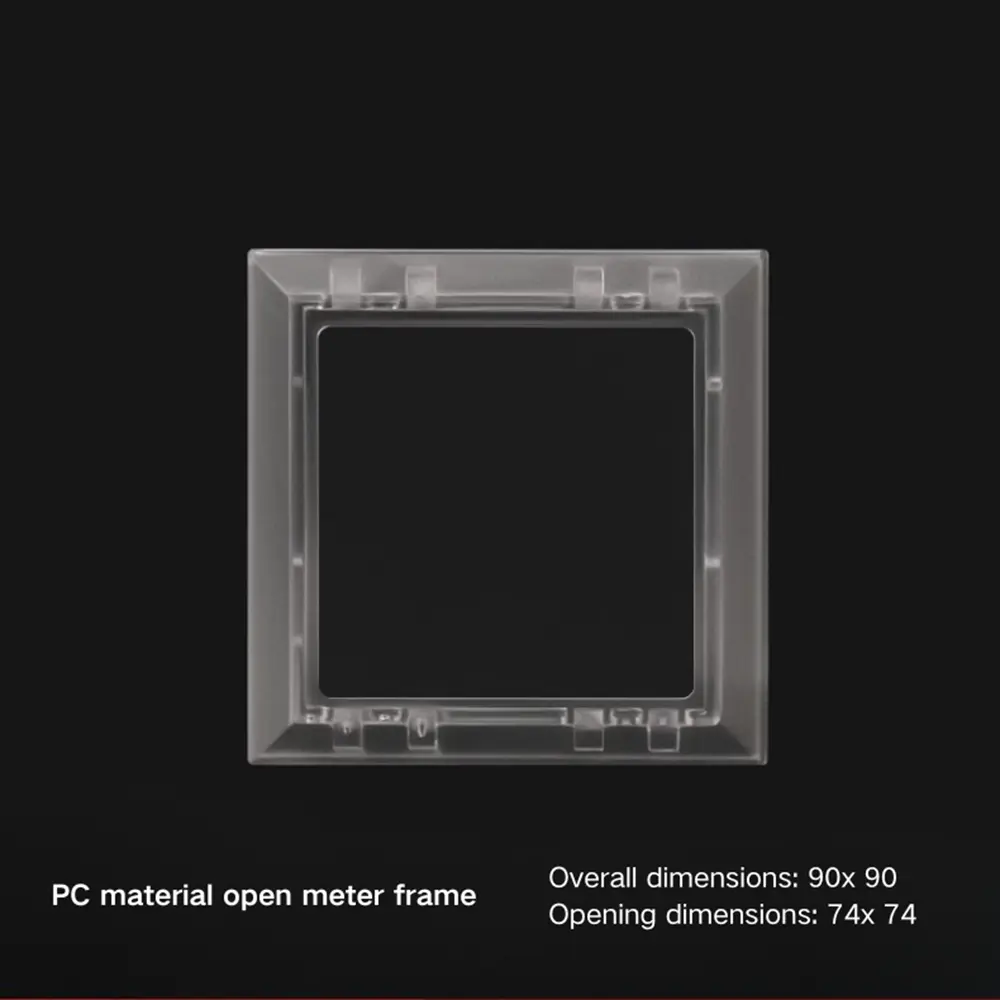

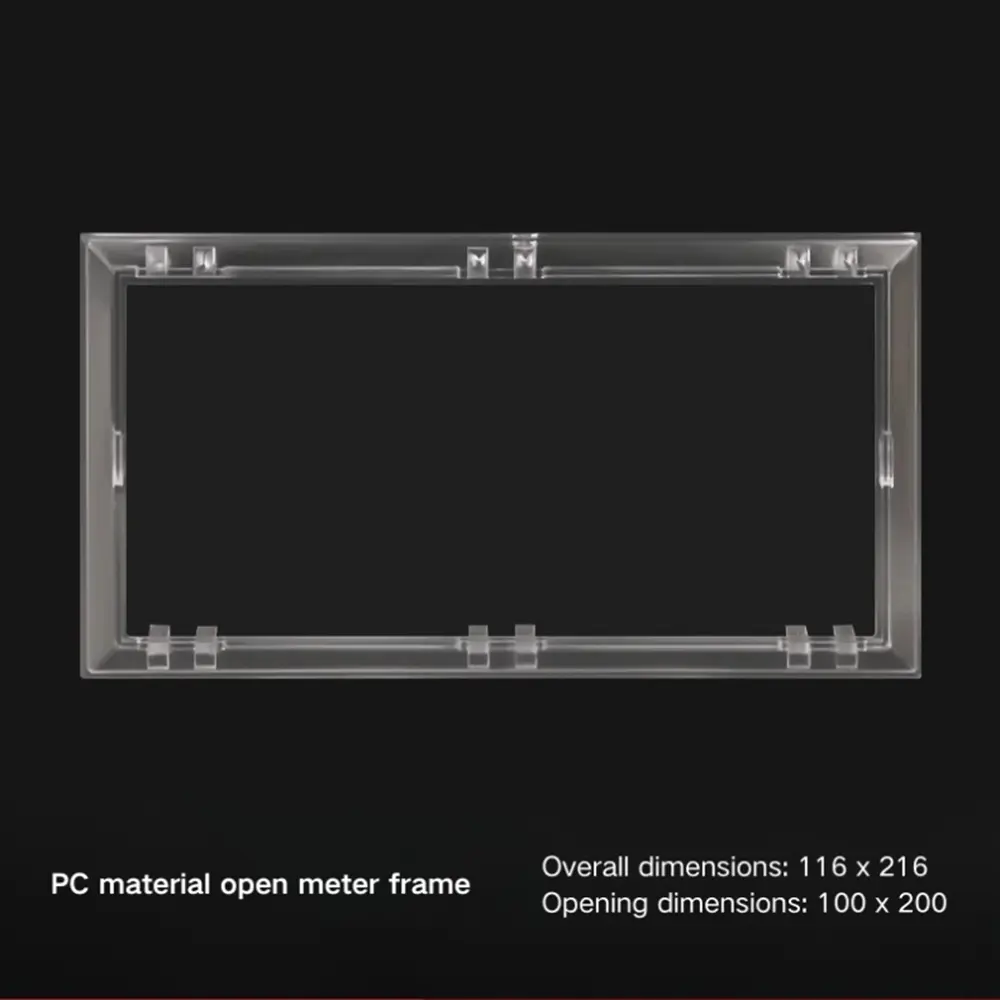

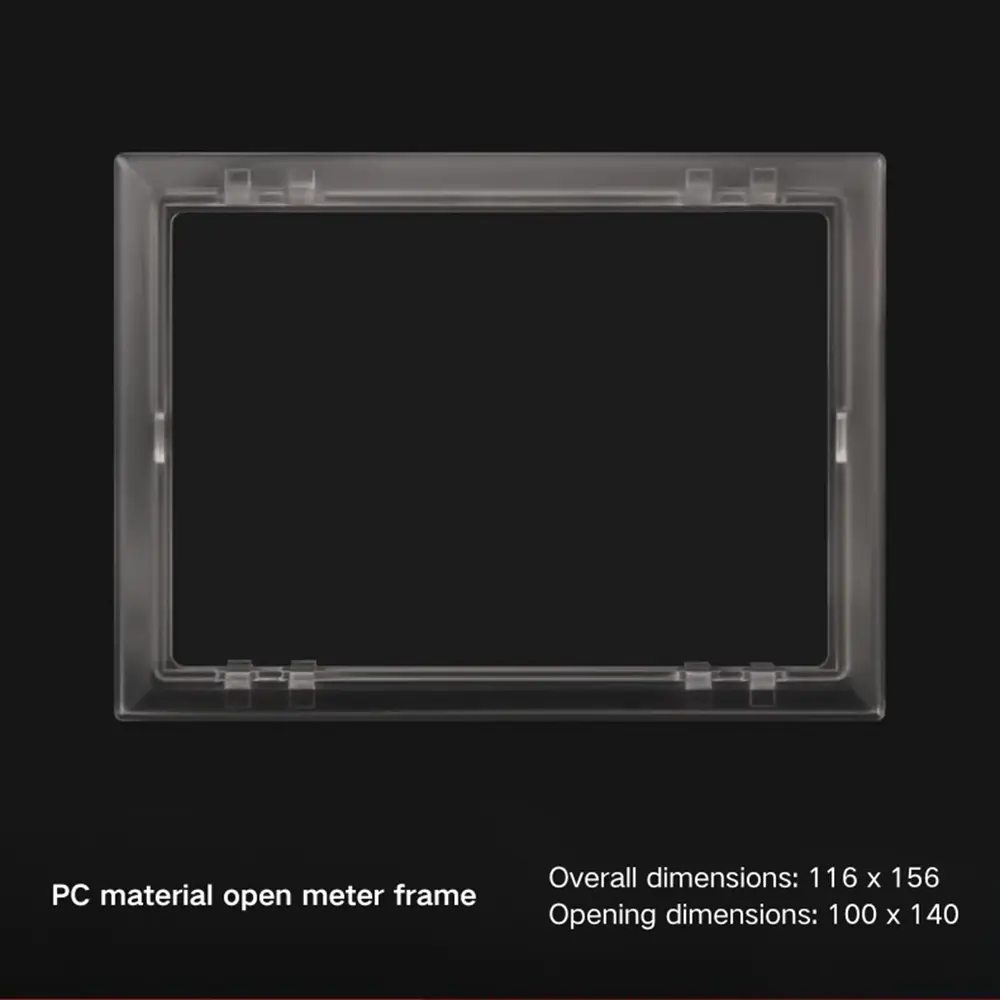

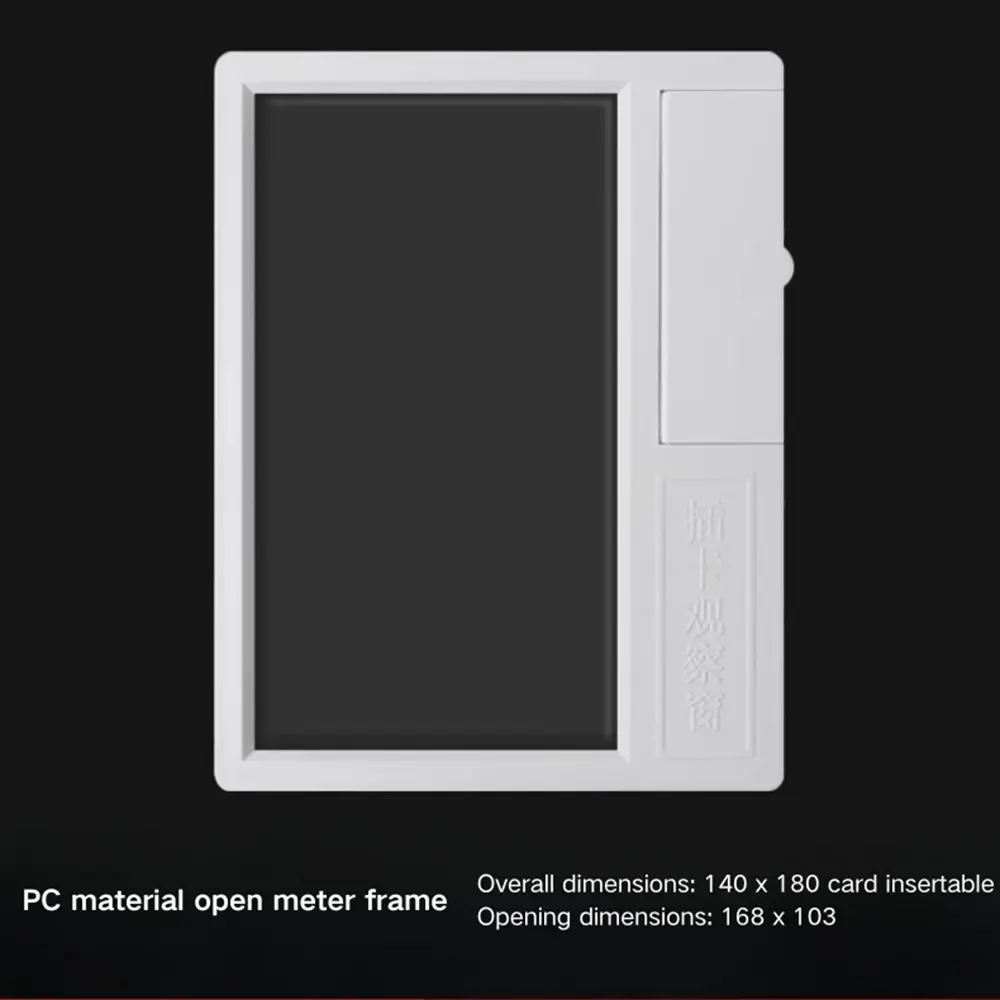

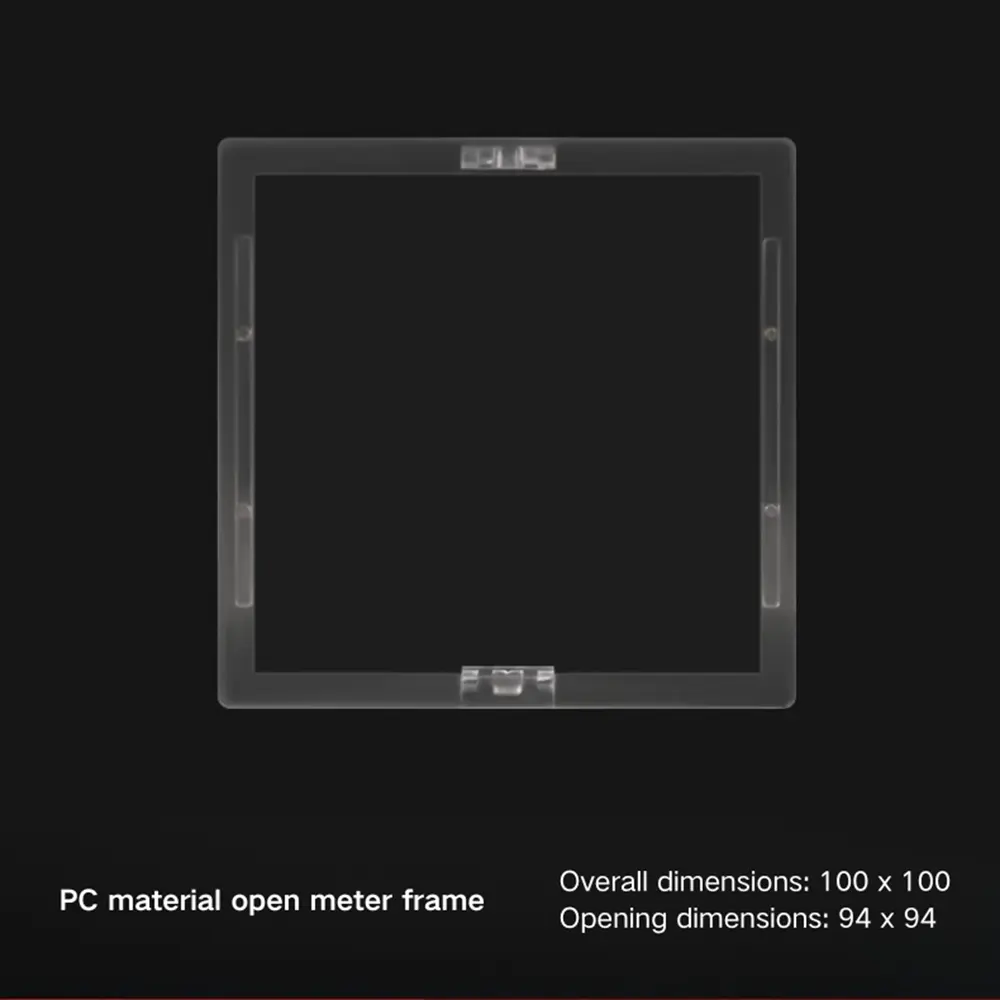

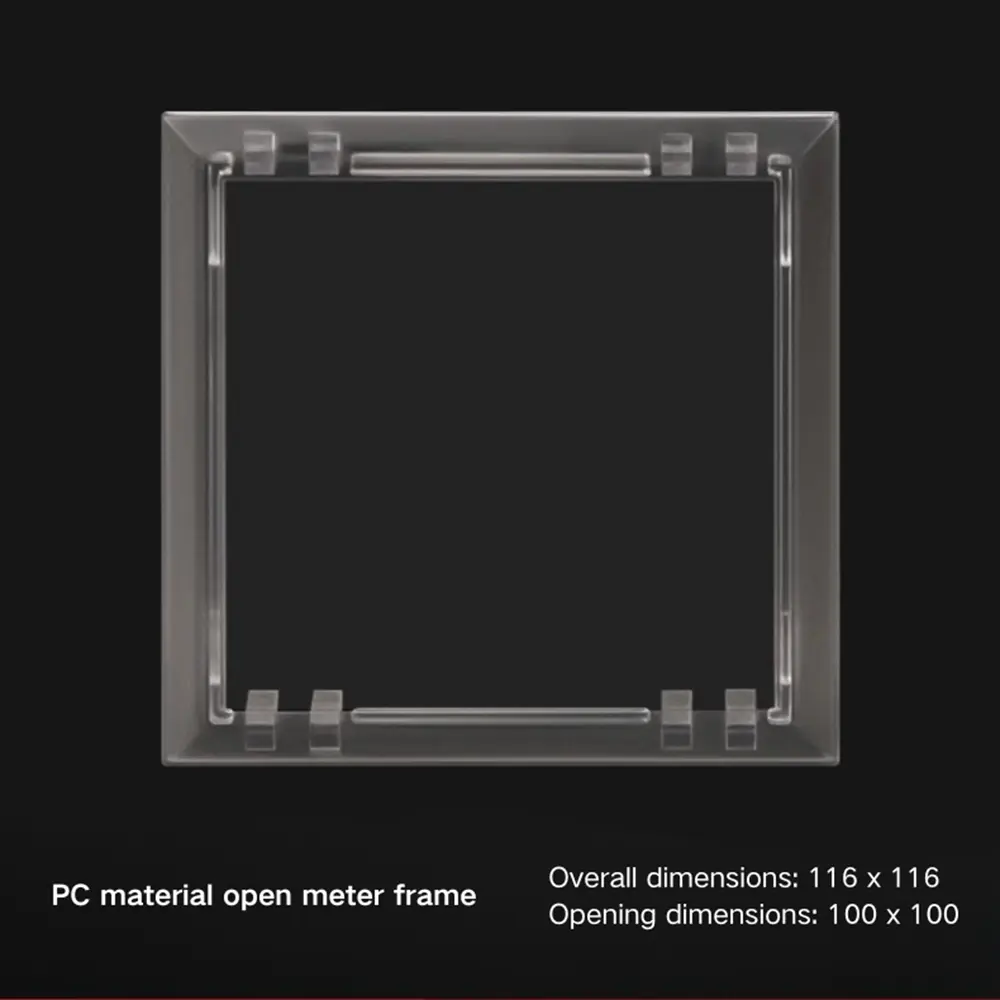

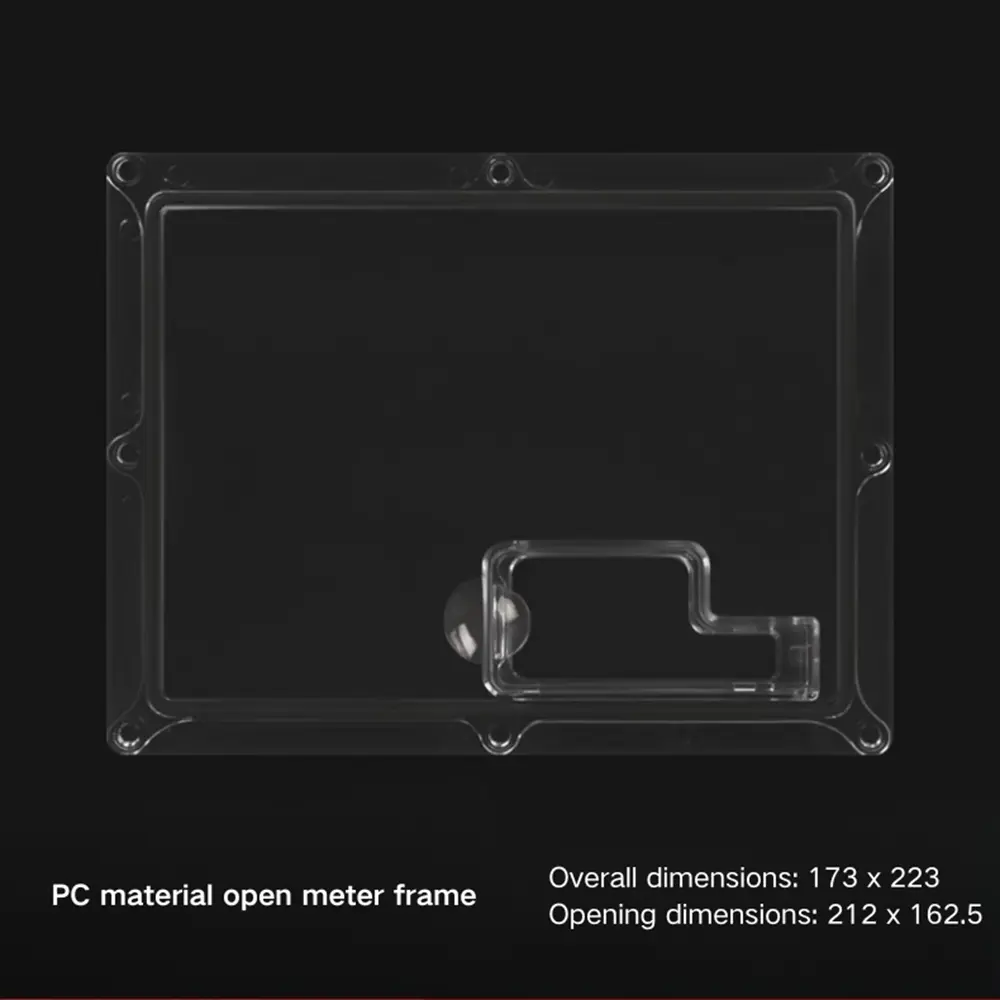

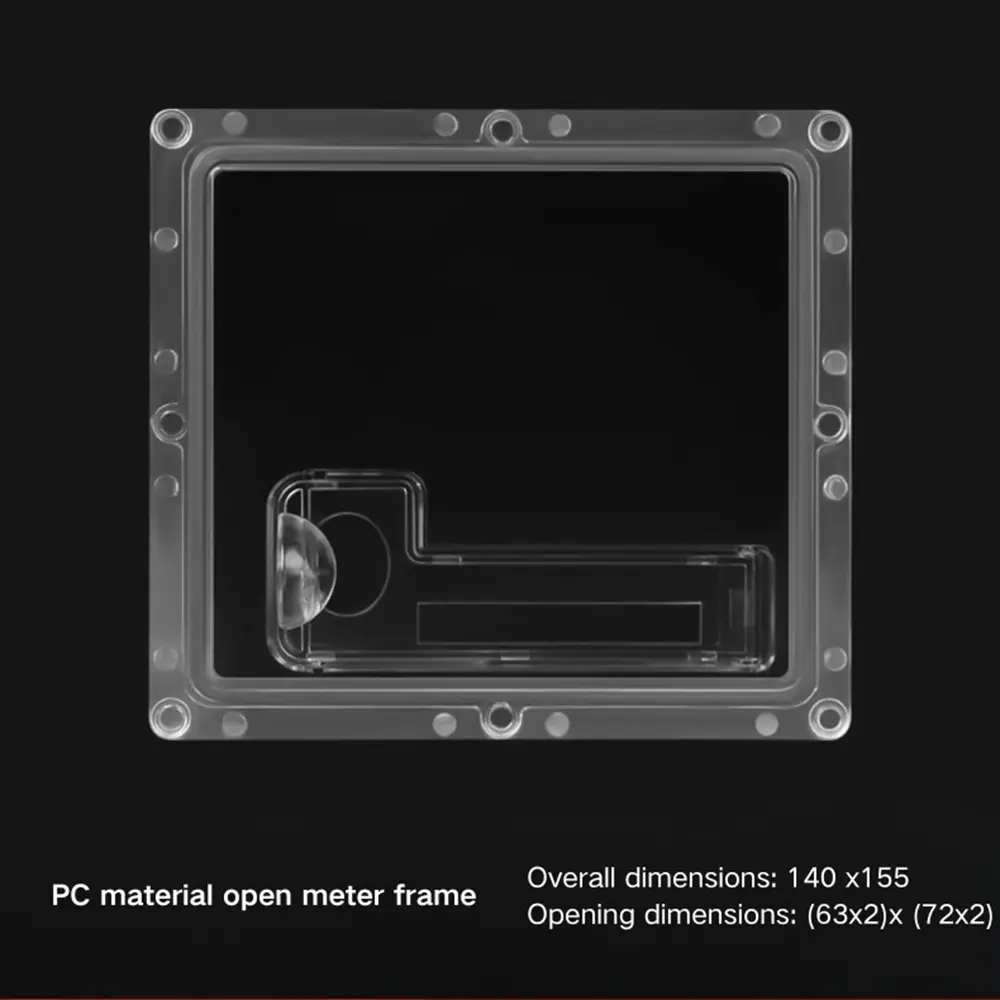

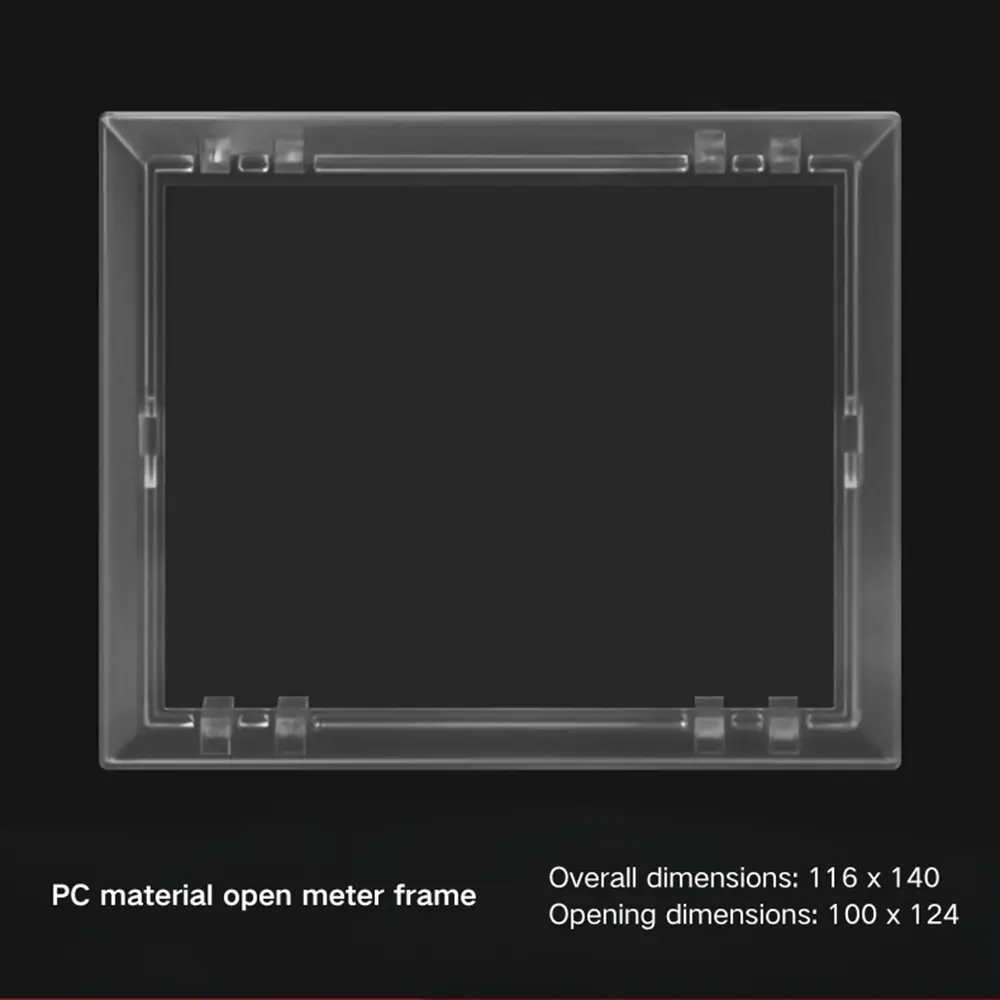

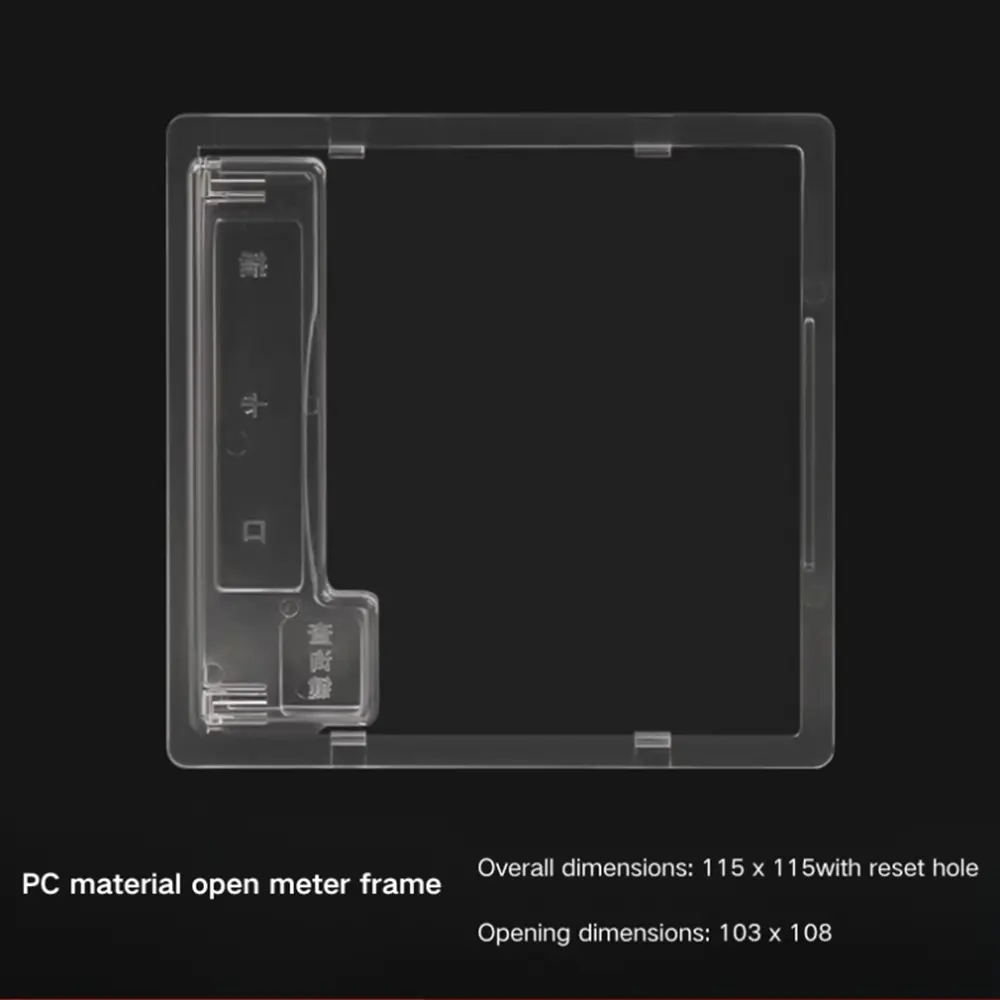

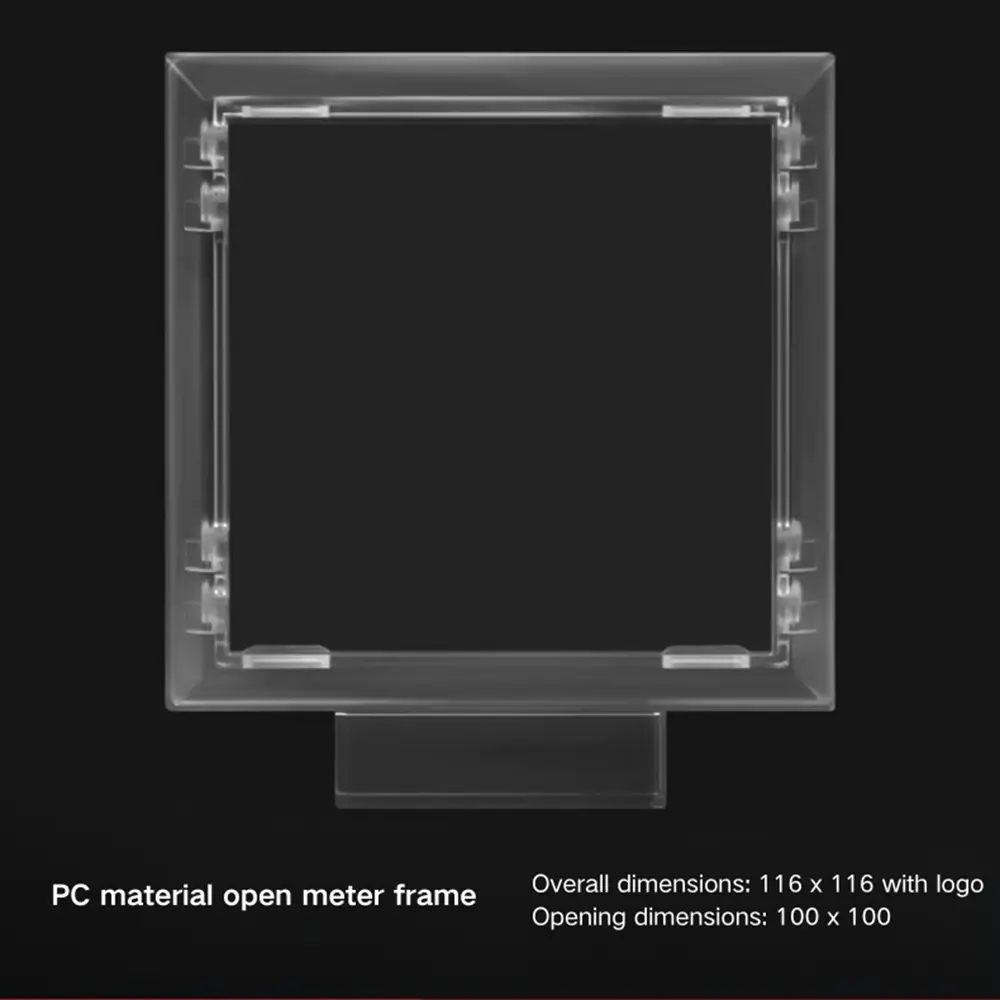

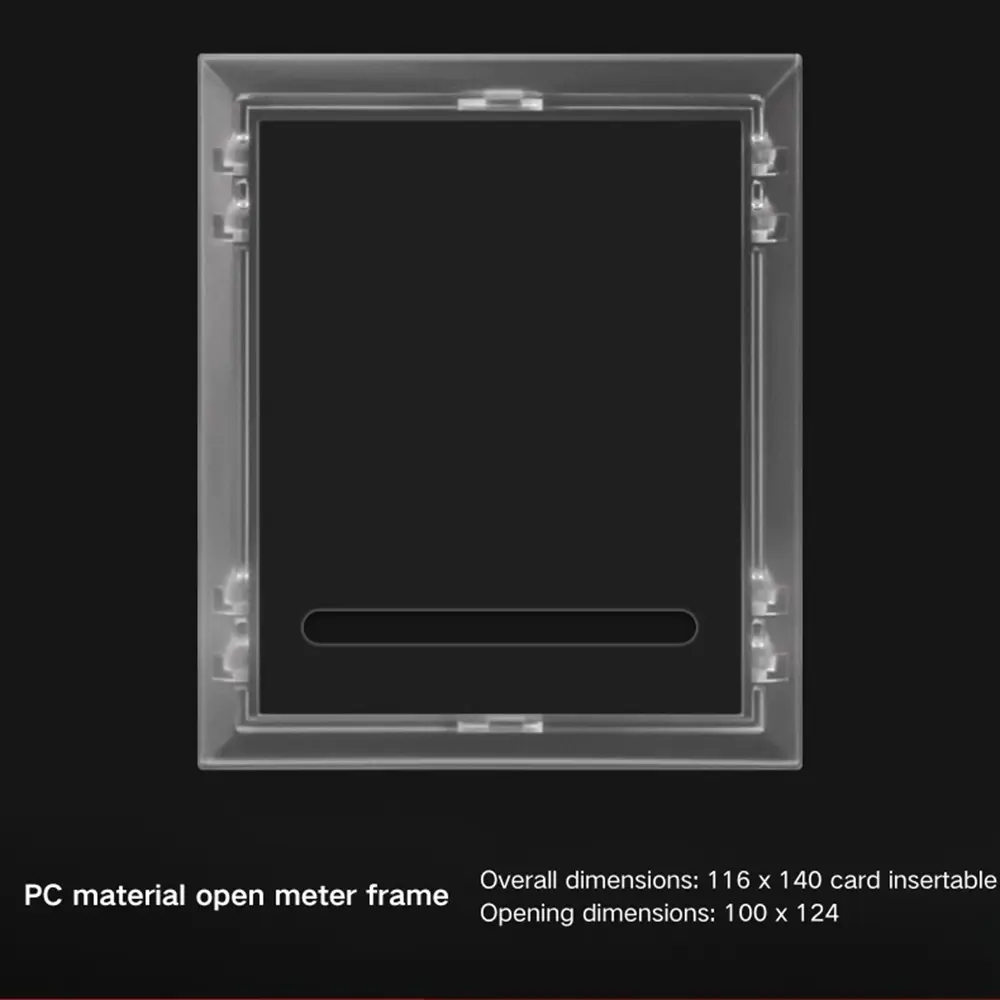

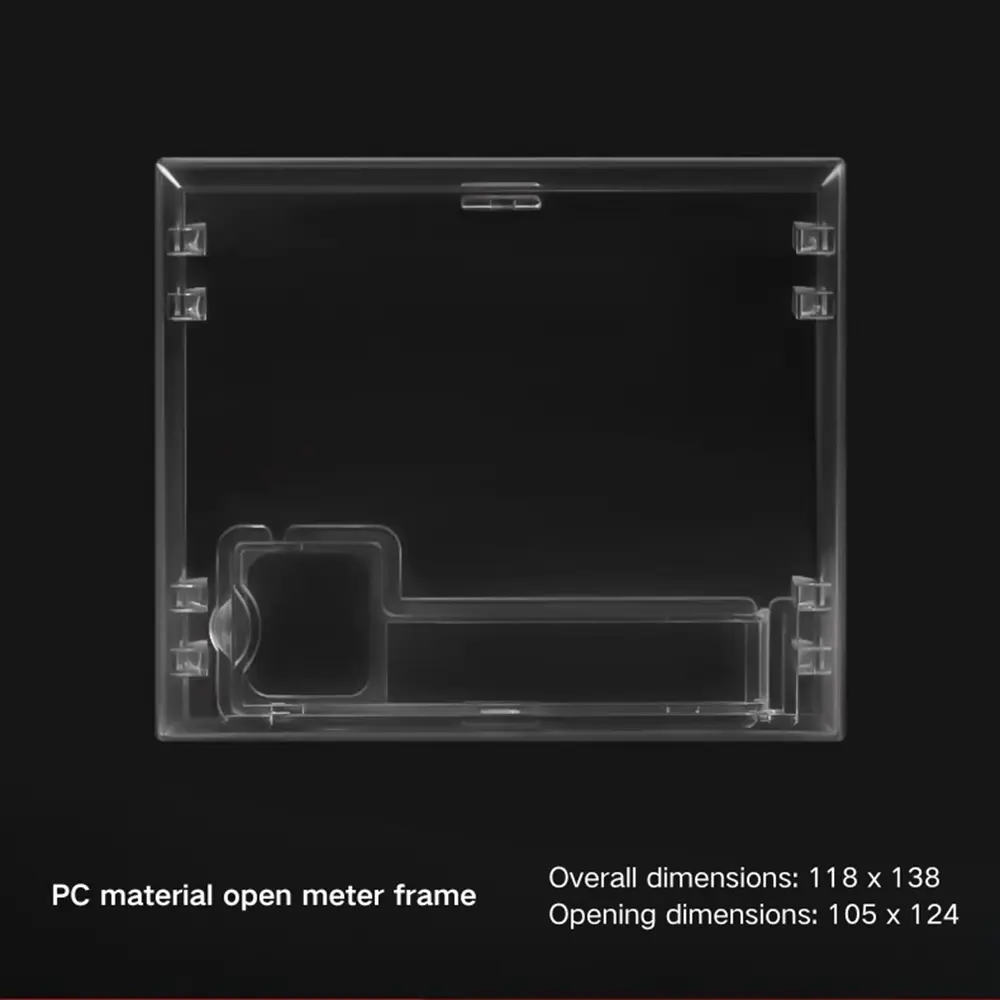

Cadre d'observation PC: 115 * 115,116 * 116,116 * 140,116 * 156 116 * 216,118 * 118,118 * 138,120 * 130,120 * 155,122 * 150,128 * 128,130 * 130,135 * 135,140 * 155,140 * 180,150 * 185,154 * 168173 * 223

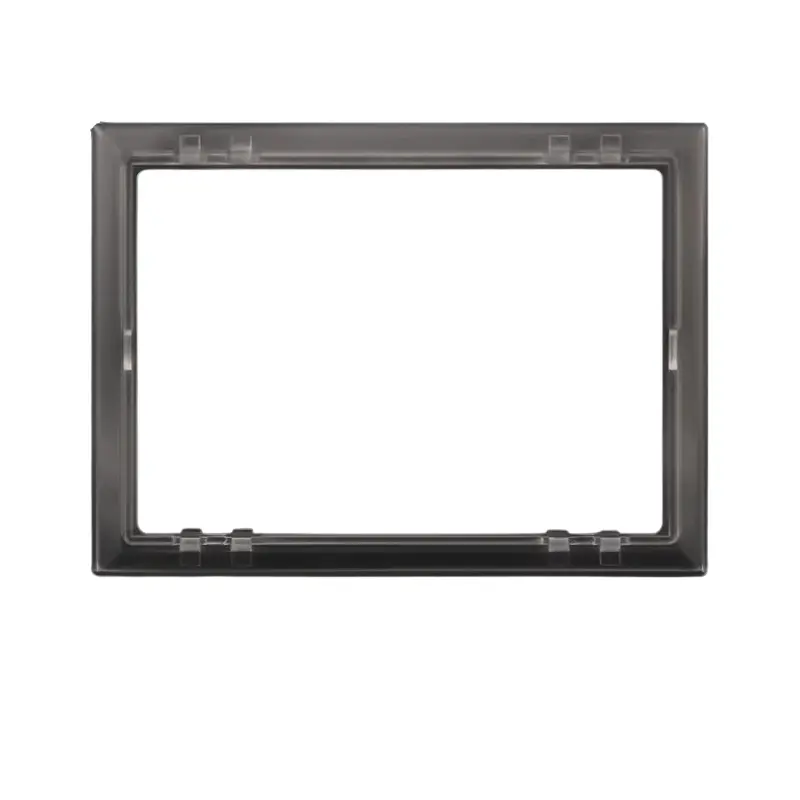

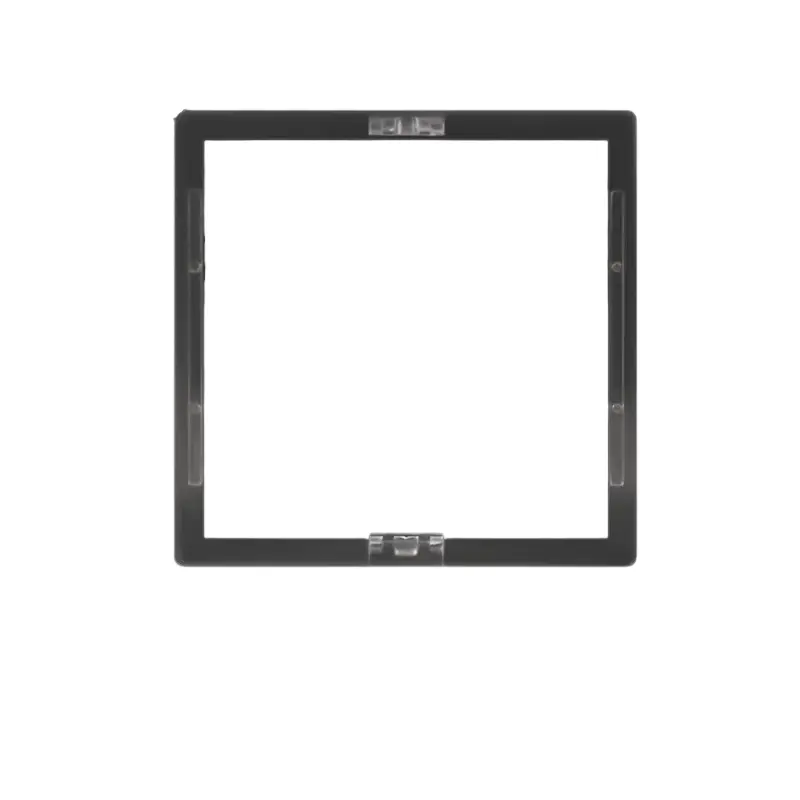

Fenêtre d'observation des armoires à haute tension: 130 * 230,150 * 230

FAQ

Q: Quelle est la fonction principale du panneau de visualisation du compteur de l'armoire haute tension?

R: Il est utilisé pour observer en toute sécurité l'état de fonctionnement de l'équipement à l'intérieur de l'armoire haute tension (par exemple, l'ouverture du disjoncteur et la position de clôture), et en même temps pour s'assurer que l'opérateur est isolé des pièces chargées électriquement.

Q: À quel niveau de tension élevée le panneau de visualisation du compteur peut-il résister?

R: Les produits standard résistent aux niveaux de tension de 10 à 35 kV, la conception spéciale peut répondre aux besoins d'une tension plus élevée (besoin de fournir des conseils spécifiques).

Q: Dois-je remplacer immédiatement le panneau de visualisation du compteur s'il est fissuré?

R: Il doit être mis hors service et remplacé immédiatement. Toutes les fissures visibles réduiront l'isolation et la sécurité des explosions.

Q ： À quoi dois-je prêter attention lors de l'installation?

R: Assurez-vous que la bande d'étanchéité est intacte, le couple des boulons de fixation est conforme à la norme et le test de résistance à la pression est requis après l'installation.

Q: Comment puis-je dire que le panneau de visualisation du compteur doit être remplacé?

R: Lorsqu'il y a des rayures / jaunissement / perte de transmission de lumière> 30%, le vieillissement et la fissuration des bandes d'étanchéité, ou des tests réguliers des performances d'isolation ne sont pas à la hauteur.
