Comment choisir le bon filtre de ventilation pour une armoire électrique ou une enceinte industrielle ?

La chaleur est l’un des moyens les plus simples de réduire la durée de vie des composants électriques à l’intérieur d’une armoire. UNfiltre de ventilationUn ensemble qui s'adapte correctement, filtre efficacement et s'adapte à l'environnement d'installation contribue grandement à garantir le bon fonctionnement des choses. Yitailock produit une gamme complète de fenêtres de ventilation d'armoires en plastique ABS dans plusieurs tailles et configurations — voici ce qu'il faut savoir avant d'en choisir une.

La série XT — Ventilation filtrée pour les armoires électriques

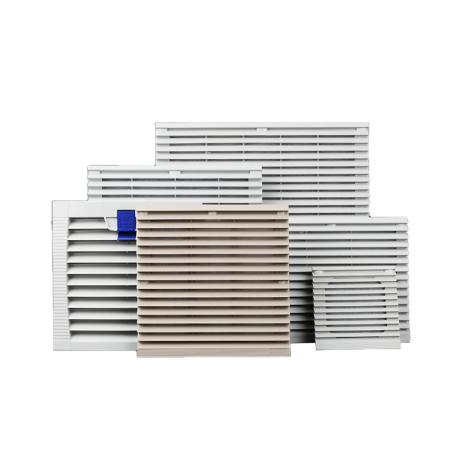

La série XT couvre le carréfiltre de ventilationensembles du XT801 au XT807, chacun avec une grille à persiennes en ABS à l'extérieur et un tampon filtrant en polymère G3 à l'intérieur. Le tampon filtrant retient la poussière et les débris avant qu'ils n'atteignent les composants à l'intérieur du boîtier, ce qui constitue la principale différence entre celui-ci et une grille de ventilation ordinaire.

Les tailles vont du compact XT801 (107 × 107 mm externe, découpe 81 × 81 mm) au XT806 (322 × 322 mm externe, découpe 280 × 280 mm) et au rectangulaire XT807 (420 × 180 mm externe, découpe 389 × 149 mm). Les tailles les plus couramment spécifiées sont généralement les XT803 à XT805 de milieu de gamme, qui conviennent aux découpes de panneaux standard que l'on trouve sur la plupart des armoires de distribution et des boîtiers de commande.

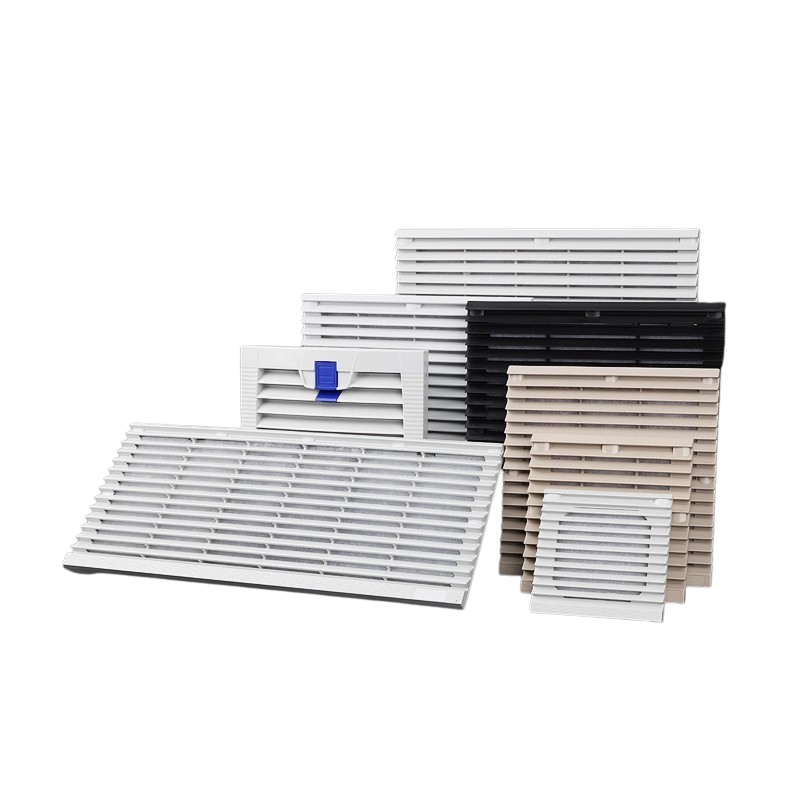

Les couleurs sont RAL 7035 (gris clair – la norme pour la plupart des boîtiers industriels), RAL 7032 (un gris galet plus chaud) et noir pour des installations spécifiques.

Type normal vs style haut

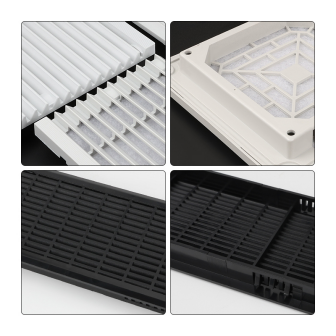

Deux hauteurs de profil sont disponibles pour les modèles XT804 et XT805. Le type normal est plus proche de la surface du panneau et convient aux installations standard où l'épaisseur de la paroi de l'armoire se situe dans la plage typique. Le style haut a un corps plus profond, qui s'adapte aux murs à panneaux plus épais ou aux installations où un espace supplémentaire entre la grille et le ventilateur derrière elle est nécessaire. Les images deux et trois montrent la disposition interne de chacun : le type normal utilise un montage par vis M4 en un seul point, tandis que le style haut utilise deux points de fixation M4 pour un ajustement plus sûr sur des panneaux plus profonds.

Options de joints adhésifs

La plupart des modèles XT sont disponibles avec ou sans joint adhésif – la bande d’étanchéité noire qui entoure le périmètre du cadre du filtre. Pour les enceintes qui nécessitent un certain degré d'étanchéité à la poussière autour de la fenêtre de ventilation elle-même, la version avec joint mérite d'être spécifiée. Il s'appuie contre la surface du panneau lorsque la grille est installée, réduisant ainsi l'espace entre le cadre et le bord découpé. Pour les armoires intérieures standard où la protection contre la pénétration autour de la grille n'est pas un problème, la version non adhésive est le choix le plus simple et le plus rentable.

Certains modèles XT804 et XT805 sont également disponibles avec une fixation par bouton-pression au lieu de vis, ce qui accélère le retrait et le remplacement du filtre lors de la maintenance.

Grilles de ventilation simples

Pour les applications où la filtration n'est pas requise (débit d'air passif uniquement), les grilles de ventilation simples sont disponibles en trois tailles : 78 × 200 mm, 78 × 456 mm et 80 × 461 mm. Ceux-ci n'ont pas de tampon filtrant à l'intérieur, ce qui les rend adaptés aux enceintes où la pénétration de poussière n'est pas un problème mais où le flux d'air doit quand même être géré à travers le panneau.

Choisir le bon

La taille est la première décision : faites correspondre les dimensions extérieures à l'espace disponible du panneau et confirmez la taille de découpe avant de commander. Après cela, le choix entre la série XT filtrée et la grille simple se résume à la nécessité ou non d'une protection contre la poussière. Dans la série XT, le joint adhésif mérite d'être ajouté pour toute installation où la fenêtre de ventilation de l'armoire doit affleurer et sceller contre le panneau. Le style normal ou haut découle de l’épaisseur du panneau et des exigences en matière de dégagement du ventilateur.
