Charnière amovible pour panneau de distribution

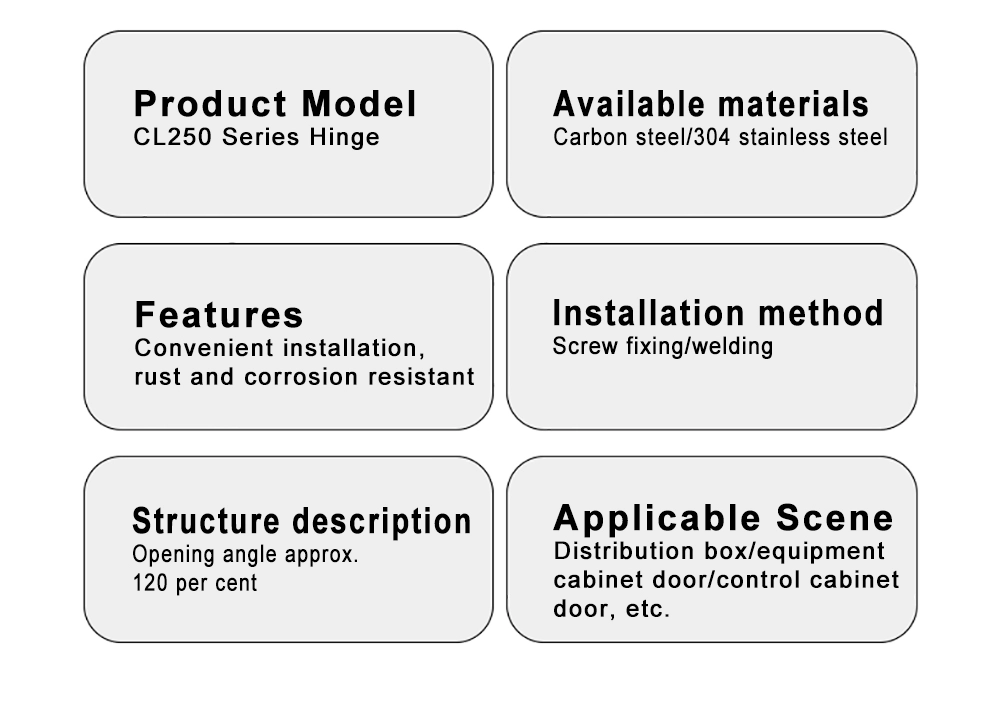

Pour ceux qui s'approvisionnent en quantité en matériel d'armoire de commande auprès de Yitai Lock, la série de charnières amovibles pour panneau de distribution CL250 mérite d'être comparée entre les modèles avant de passer une commande, car la conception structurelle est cohérente mais les dimensions varient d'un modèle à l'autre. La conception amovible signifie que la porte peut être soulevée sans outils une fois installée, ce qui constitue une fonctionnalité pratique aussi bien pour les chaînes de montage que pour la maintenance sur le terrain. Les deux méthodes d'installation (vis et soudure) sont prises en charge, de sorte que la charnière s'intègre dans la plupart des flux de fabrication sans modification.

Options et dimensions du modèle

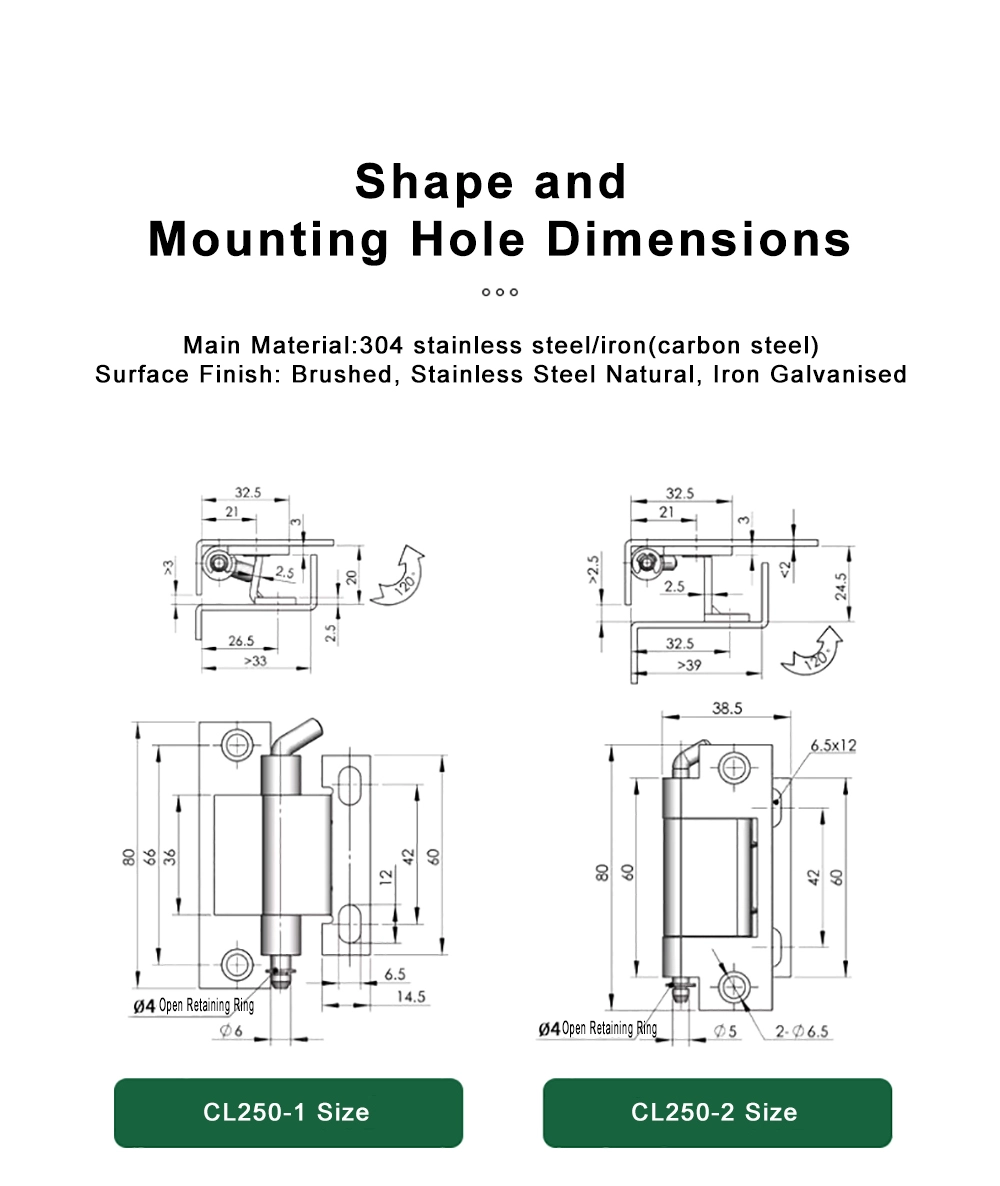

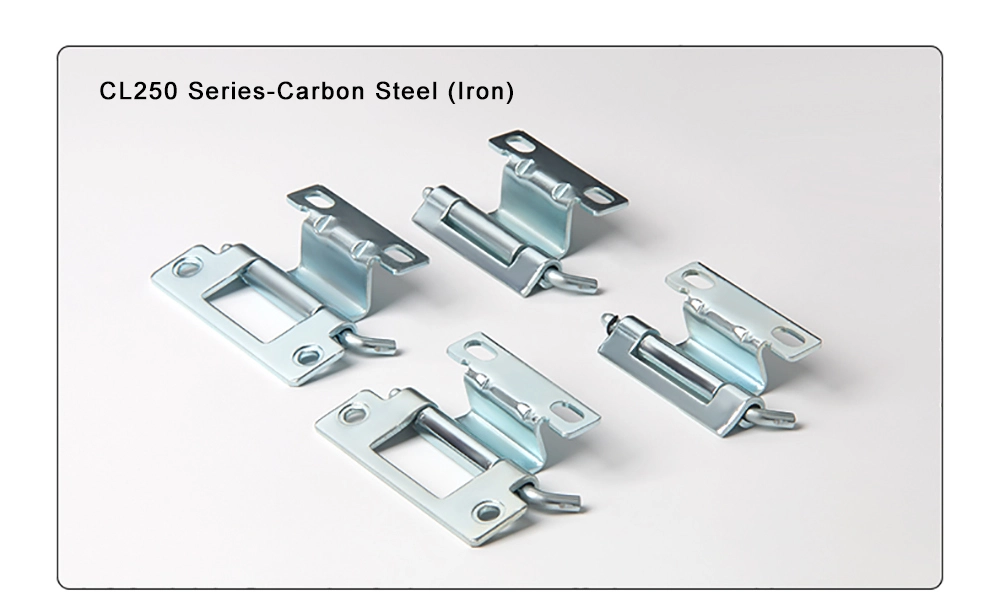

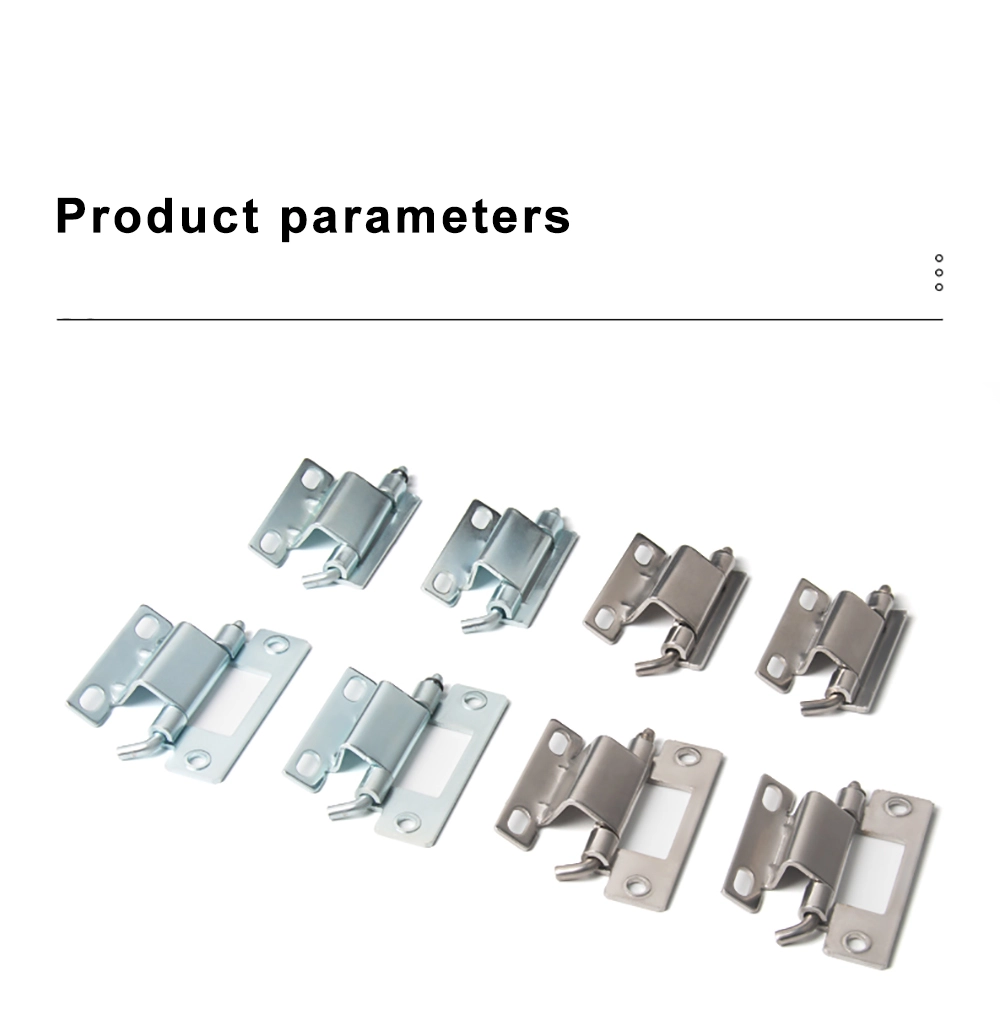

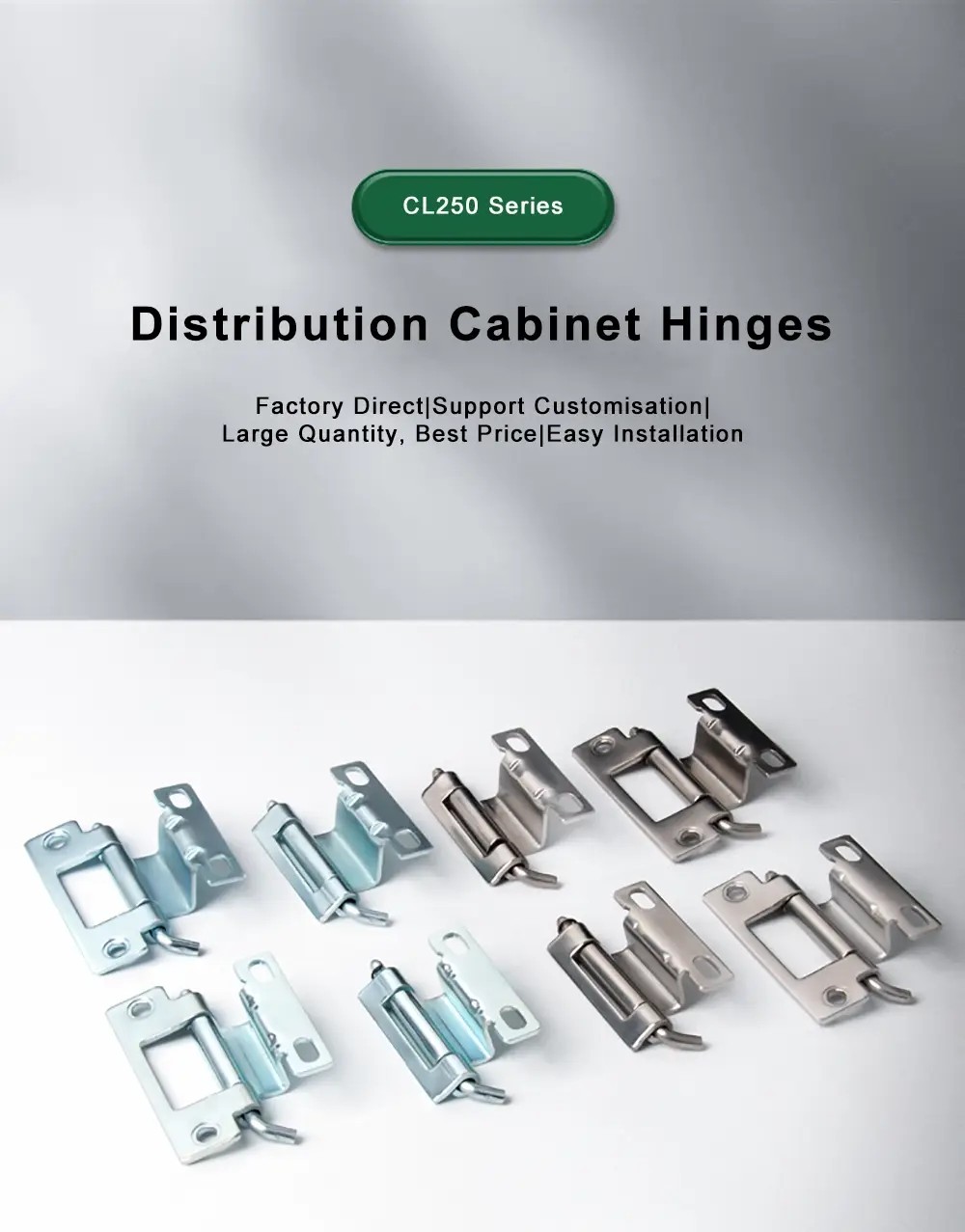

La série CL250 de charnière amovible pour panneau de distribution couvre quatre modèles avec la même structure de base mais des tailles différentes. Le CL250-1 a une hauteur totale de 80 mm avec un corps de charnière de 66 mm, une profondeur totale de 33 mm et un diamètre de canon de Φ6 mm. Le CL250-2 partage la hauteur totale de 80 mm et utilise une longueur de corps de 60 mm, une profondeur de 39 mm ou plus et un canon de Φ5 mm avec deux trous de montage de Φ6,5 mm espacés de 6,5 × 12 mm.

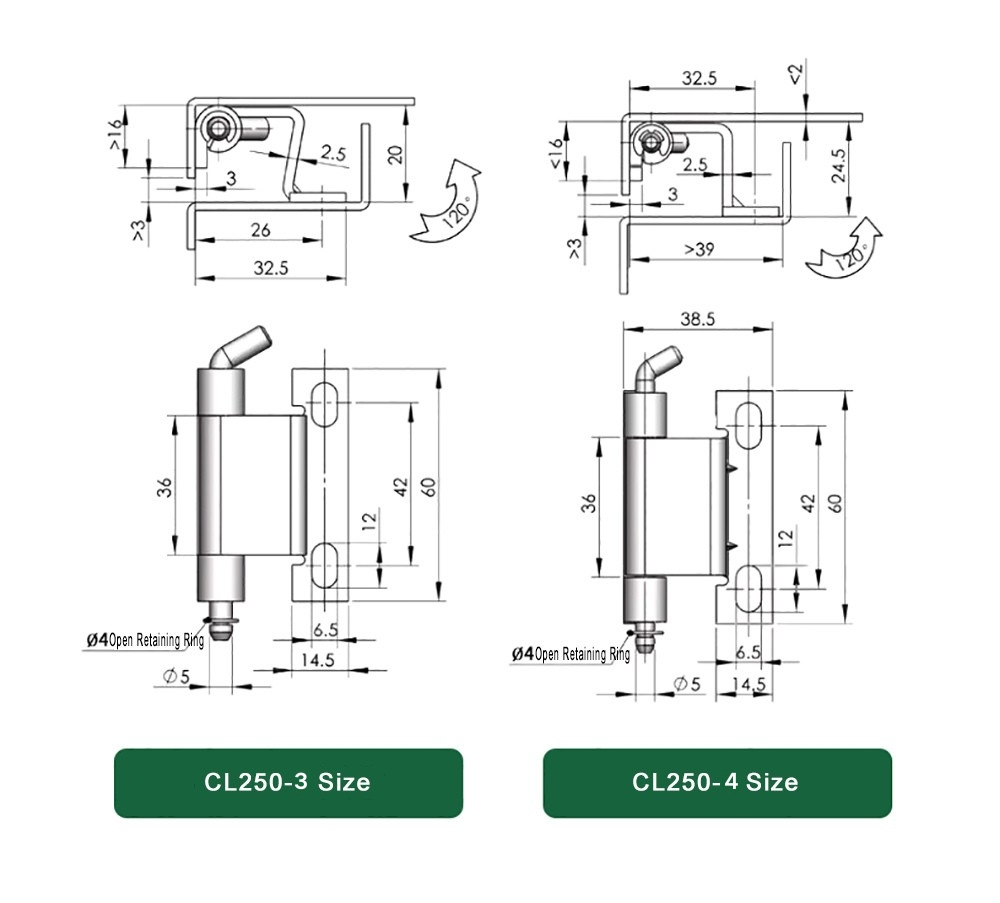

Les CL250-3 et CL250-4 sont les options les plus compactes de la gamme de charnières amovibles pour panneaux de distribution. Les deux ont une hauteur de corps de charnière de 36 mm et une hauteur totale de 60 mm, avec une largeur de base de 14,5 mm et un corps de Φ5 mm. Le CL250-3 a une profondeur de 32,5 mm tandis que le CL250-4 va à 38,5 mm. Les quatre modèles utilisent un anneau de retenue ouvert Φ4 pour maintenir la goupille en place.

Types de tiges et angle d'ouverture

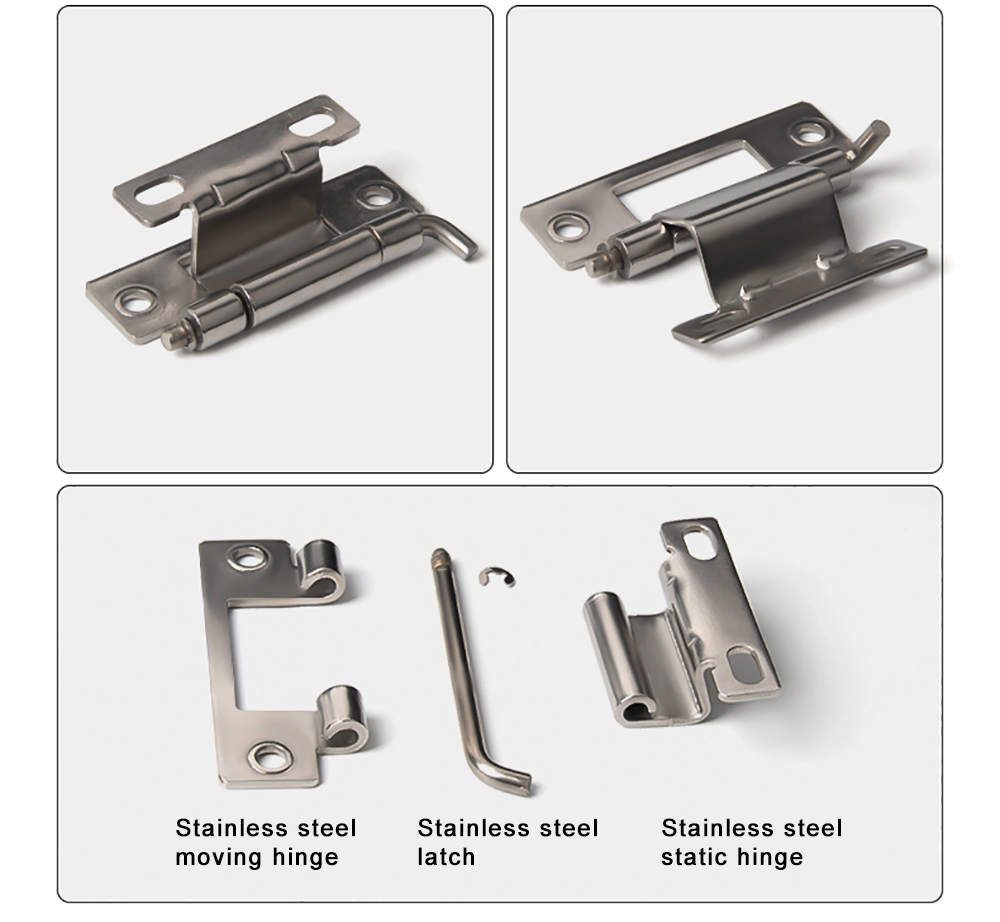

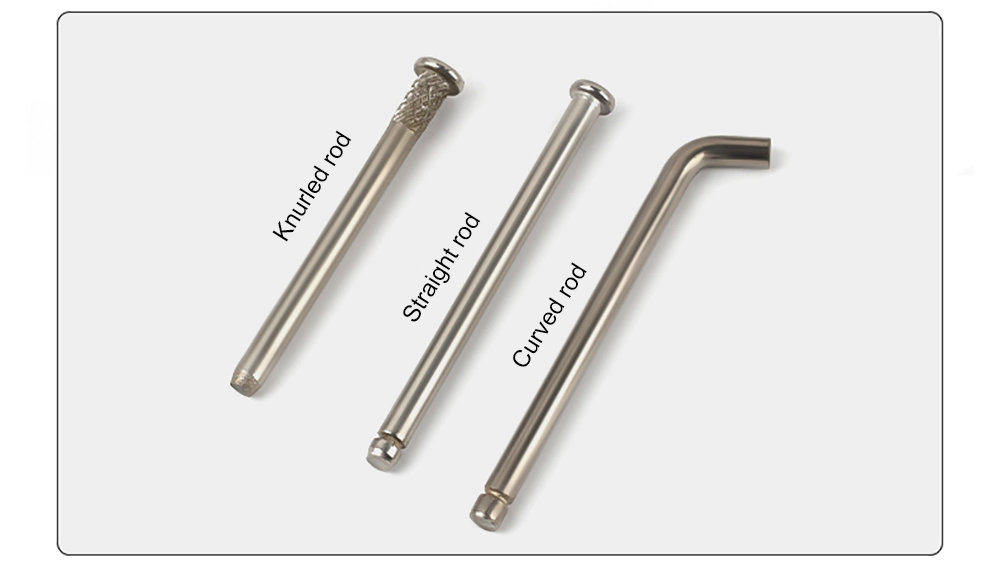

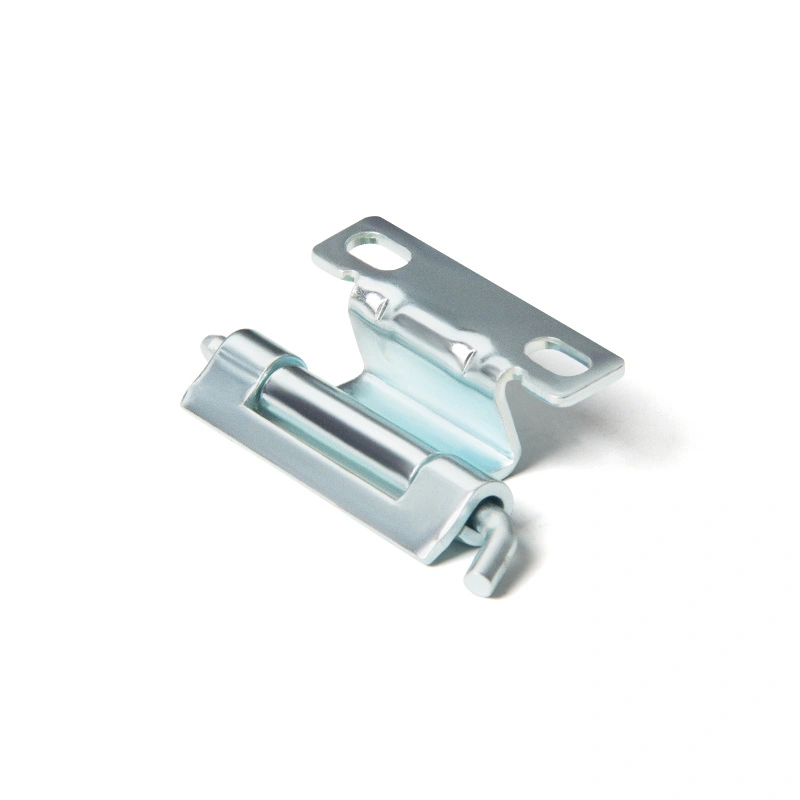

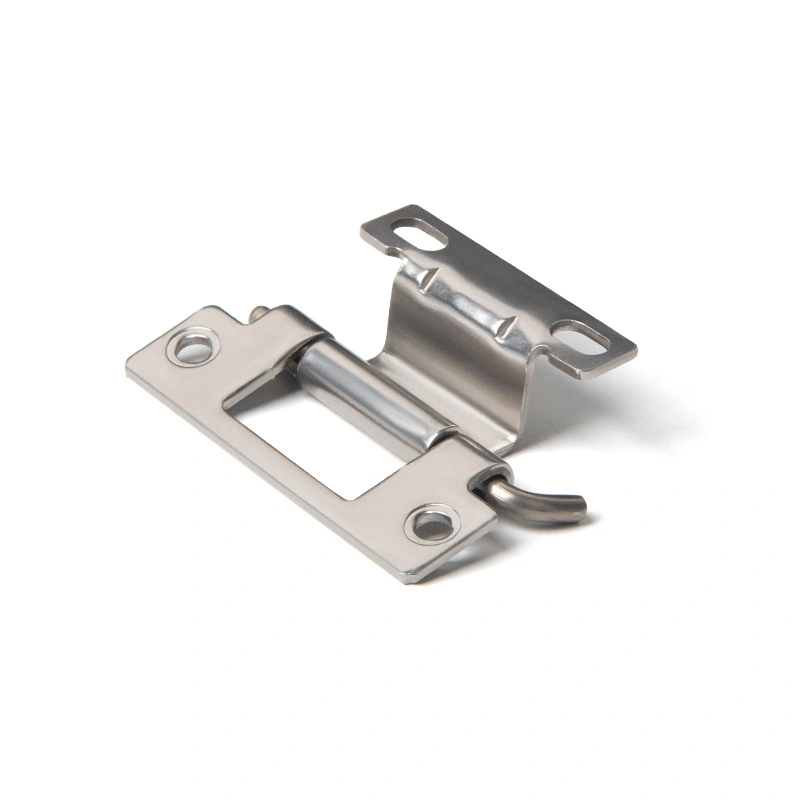

L'un des détails les plus pratiques de la charnière amovible pour panneau de distribution est le choix de trois types de tiges : moletée, droite et courbée. La tige moletée ajoute une texture d'adhérence à la goupille, ce qui aide à résister au desserrage sous l'effet des vibrations. La tige droite est l'option standard et convient à la plupart des applications générales de boîtiers. La tige incurvée est conçue pour faciliter le retrait de la goupille à la main, ce qui peut être utile lorsque la charnière est fréquemment utilisée ou dans des espaces restreints.

Tous les types de tiges sur la charnière amovible du panneau de distribution fonctionnent avec le même anneau de retenue ouvert Φ4 qui verrouille la goupille une fois en place. L'angle d'ouverture sur toute la série CL250 est d'environ 120°, ce qui donne suffisamment d'espace pour la plupart des besoins d'accès aux portes d'armoires sans nécessiter une ouverture complète à 180°.

Installation et montage

La charnière amovible du panneau de distribution prend en charge deux méthodes d'installation : montage par vis et soudage, ce qui signifie qu'elle peut être utilisée à la fois dans des boîtiers en tôle fabriqués et dans des assemblages d'armoires boulonnés. Pour le montage par vis, le CL250-1 utilise une seule fente de Φ6,5 mm, tandis que les modèles CL250-2 et CL250-3/4 utilisent des fentes ovales ou des trous doubles qui permettent un certain ajustement de position lors de l'installation.

Une fois installée, la charnière amovible du panneau de distribution permet de retirer le vantail de la porte en tirant sur la goupille — aucun outil n'est nécessaire. Cela le rend bien adapté aux armoires qui nécessitent le retrait périodique des portes pour l'accès au câblage ou la maintenance interne. L'anneau de retenue empêche la goupille de se desserrer lors d'une utilisation régulière, il n'y a donc aucun risque que la porte se détache inopinément en cours d'utilisation.

Scénarios d'application

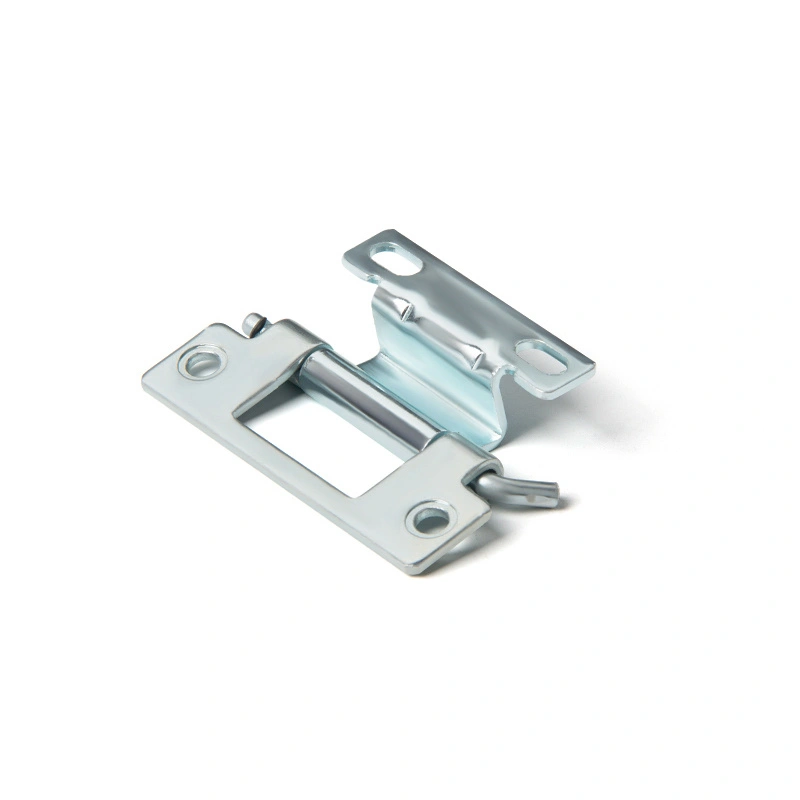

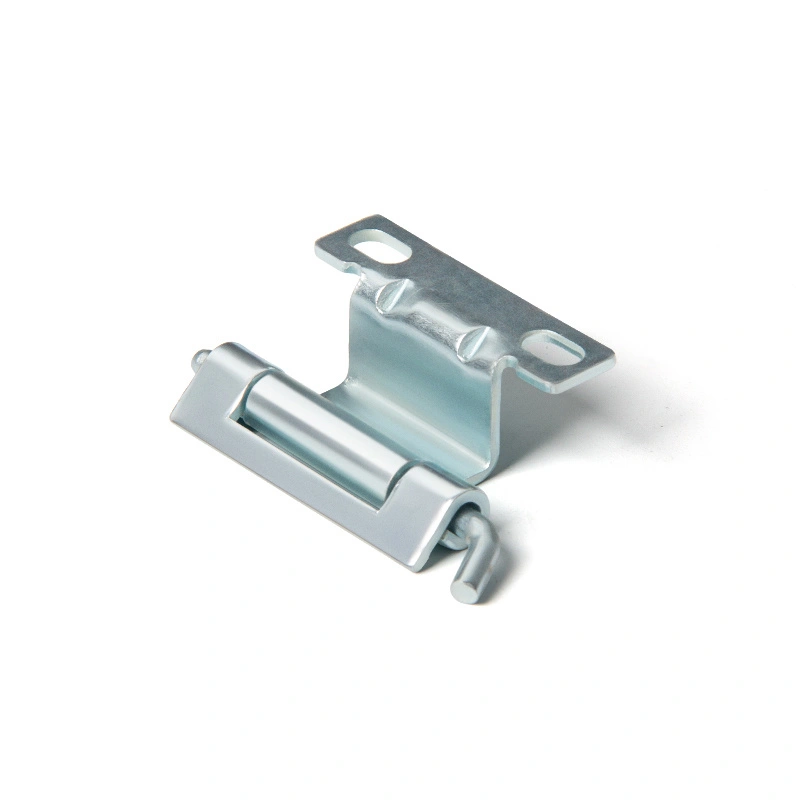

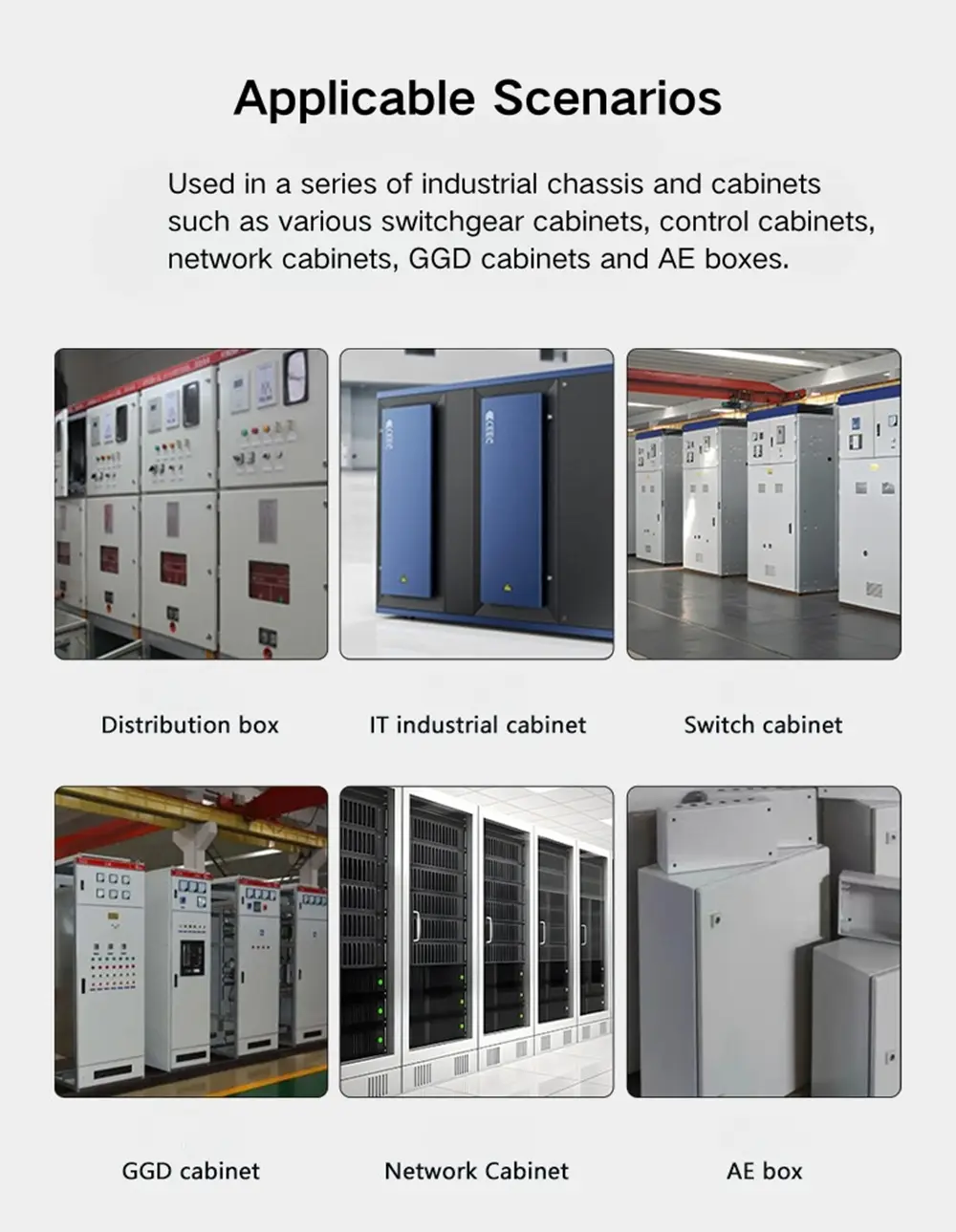

La charnière amovible du panneau de distribution apparaît le plus souvent sur les boîtes de distribution, les portes d'armoires de commande et les boîtiers d'équipements industriels, partout où une porte doit se détacher proprement sans démonter le cadre. L'angle d'ouverture de 120° est suffisant pour un accès confortable à l'intérieur des panneaux dans la plupart des installations, et comme le montage par vis et le soudage sont pris en charge, il s'adapte à la plupart des configurations de fabrication d'armoires sans aucun réglage. Du côté des matériaux, la charnière amovible du panneau de distribution en acier au carbone zingué est la référence pour les boîtiers intérieurs standard dans des conditions sèches. La version en acier inoxydable 304 est le meilleur choix pour les appareillages extérieurs, les installations côtières ou partout où l'armoire est confrontée à l'humidité ou à la corrosion au fil du temps. La version en acier inoxydable 304 est la meilleure solution pour les appareillages extérieurs, les installations côtières ou toute application où le boîtier est exposé à l'humidité ou à des conditions corrosives au fil du temps.

FAQ

Q1 : Quels modèles sont inclus dans la série CL250 ?

La série CL250 comprend quatre modèles : CL250-1, CL250-2, CL250-3 et CL250-4. Tous partagent la même conception structurelle et le même angle d’ouverture – les différences entre eux résident dans la taille et la configuration des trous de montage. Sélectionnez en fonction des dimensions de votre panneau de porte et des exigences de charge.

Q2 : Quel est l'angle d'ouverture de la charnière CL250 ?

Les quatre modèles CL250 s'ouvrent à environ 120°. Ceci est cohérent dans toute la série, quelle que soit la taille du modèle ou le matériau.

Q3 : Quels types de tiges sont disponibles ?

La charnière CL250 est disponible avec trois types de tiges : moletée, droite et courbée. Les tiges moletées résistent au desserrage sous l'effet des vibrations ; les tiges droites sont l'option standard ; les tiges incurvées facilitent le retrait des broches à la main dans les installations étroites ou fréquemment accessibles.

Q4 : Comment la broche est-elle sécurisée une fois installée ?

Tous les modèles CL250 utilisent un anneau de retenue ouvert Φ4 pour verrouiller l'axe de charnière en place pendant une utilisation normale. La goupille peut être retirée à la main lorsque le retrait de la porte est nécessaire, sans nécessiter d'outils.

Q5 : Quelles méthodes d'installation sont prises en charge ?

La charnière CL250 peut être installée par montage par vis ou par soudage, selon la méthode de fabrication de votre armoire. Les configurations des trous de montage varient selon le modèle — reportez-vous aux dessins dimensionnels pour connaître la taille des fentes et les détails d'espacement.

Q6 : Quels matériaux sont disponibles ?

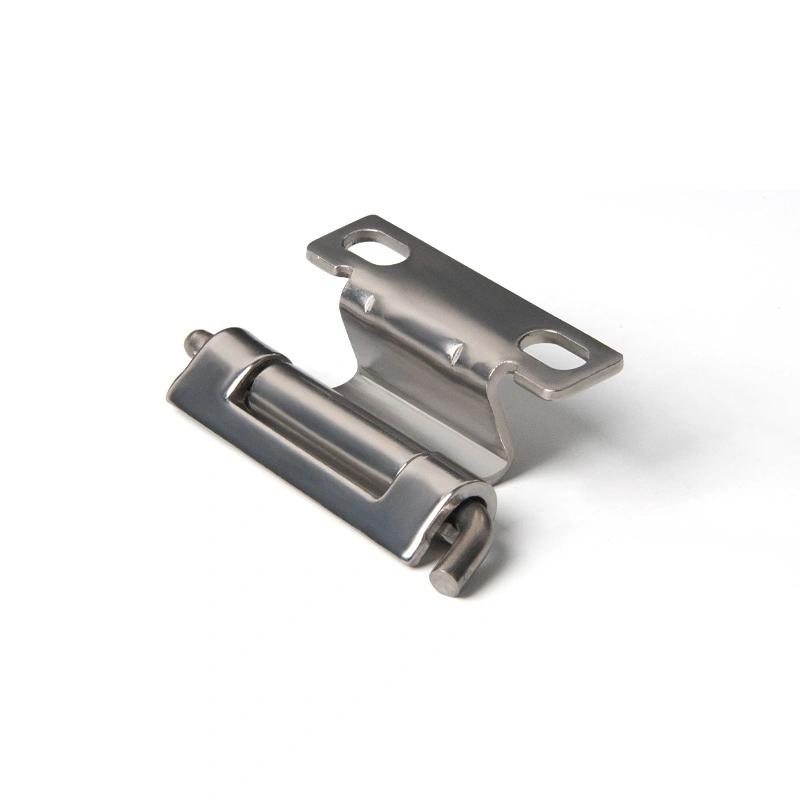

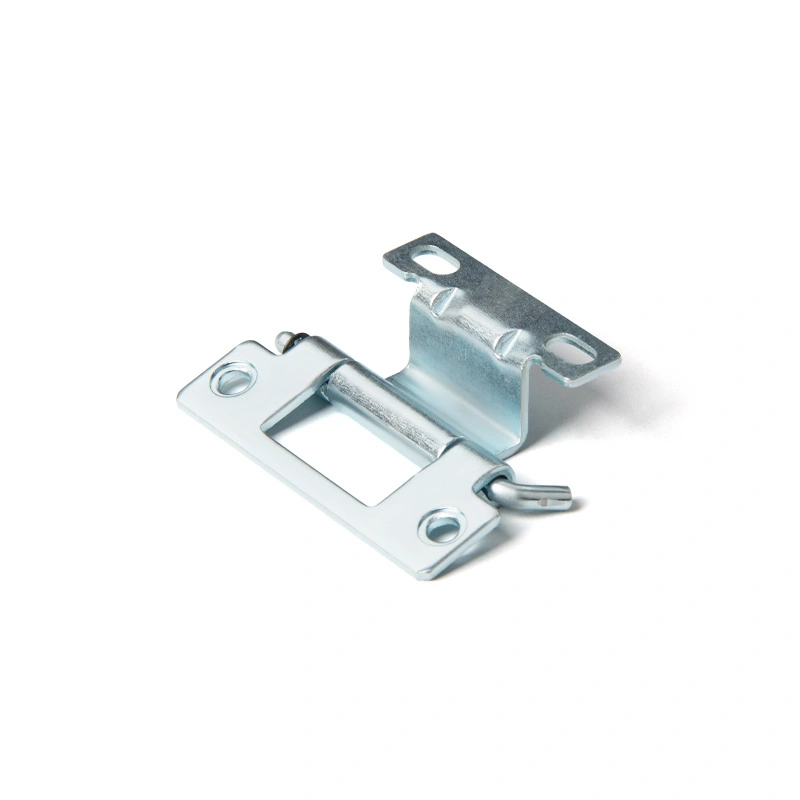

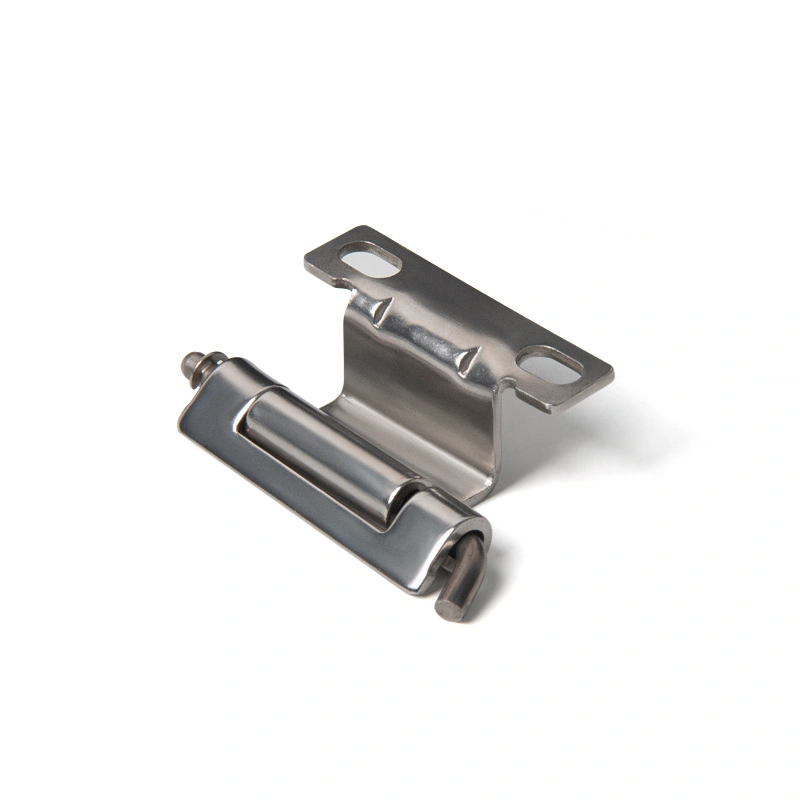

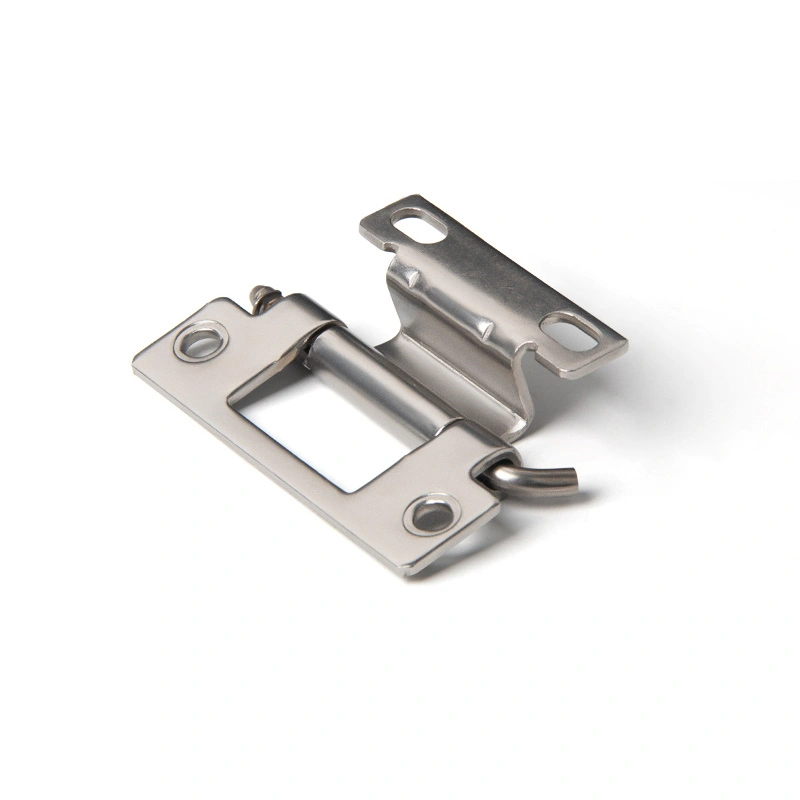

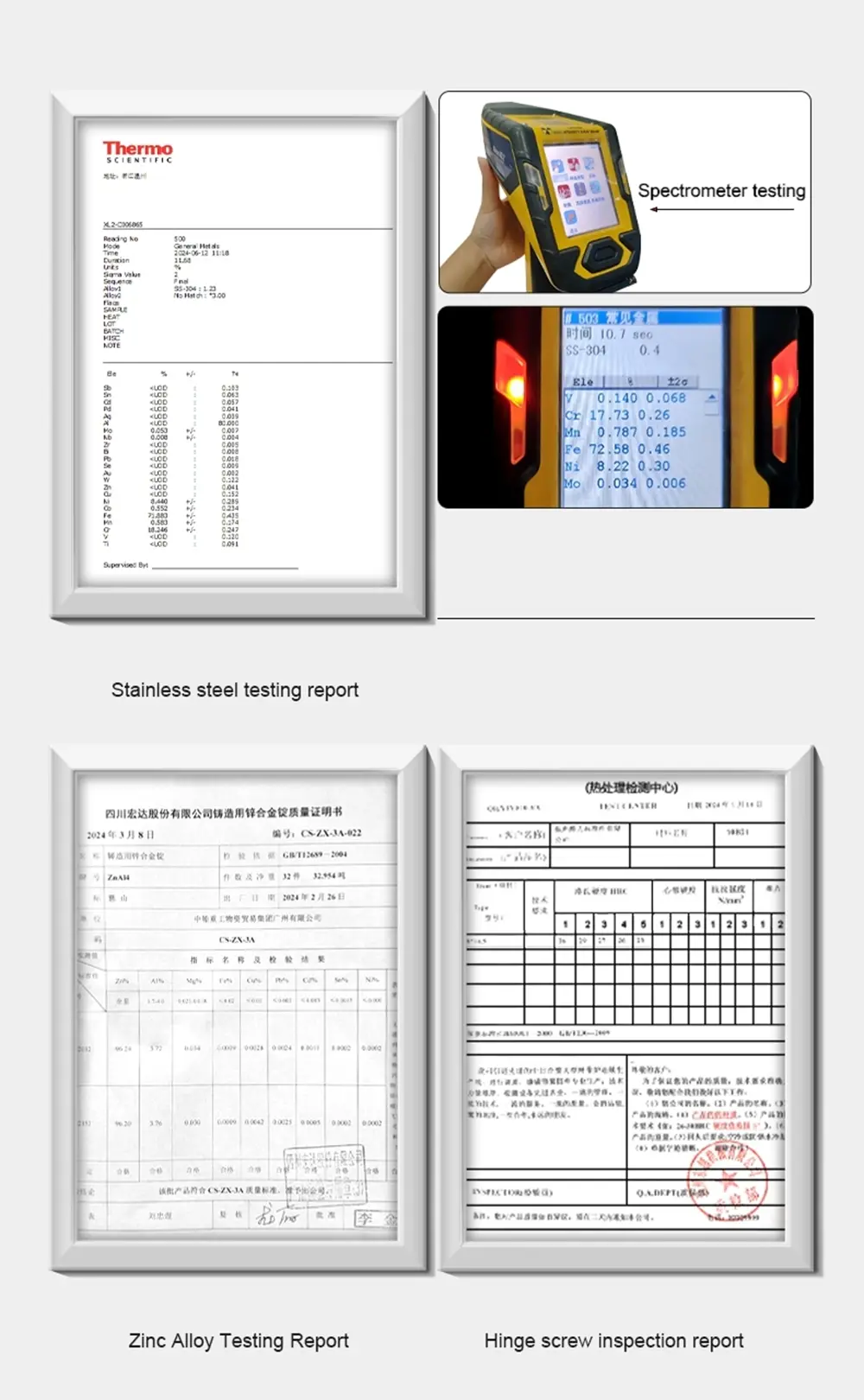

La charnière CL250 est disponible en acier au carbone zingué et en acier inoxydable 304. L'acier au carbone convient aux environnements intérieurs et secs ; L'acier inoxydable 304 est le bon choix pour les enceintes extérieures, les espaces très humides ou les environnements industriels corrosifs.
