Charnière dissimulée avec goujons

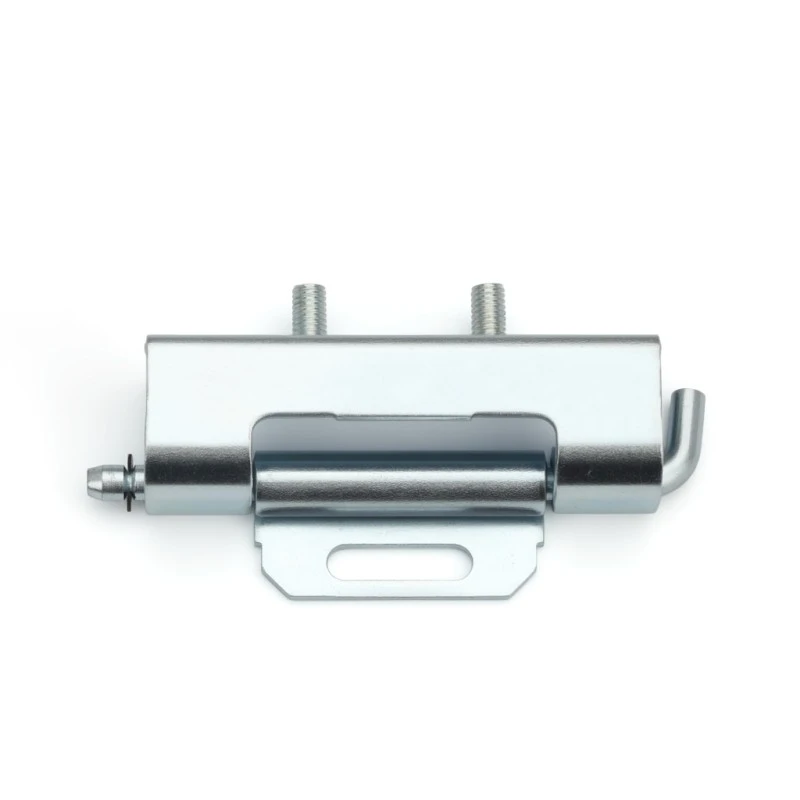

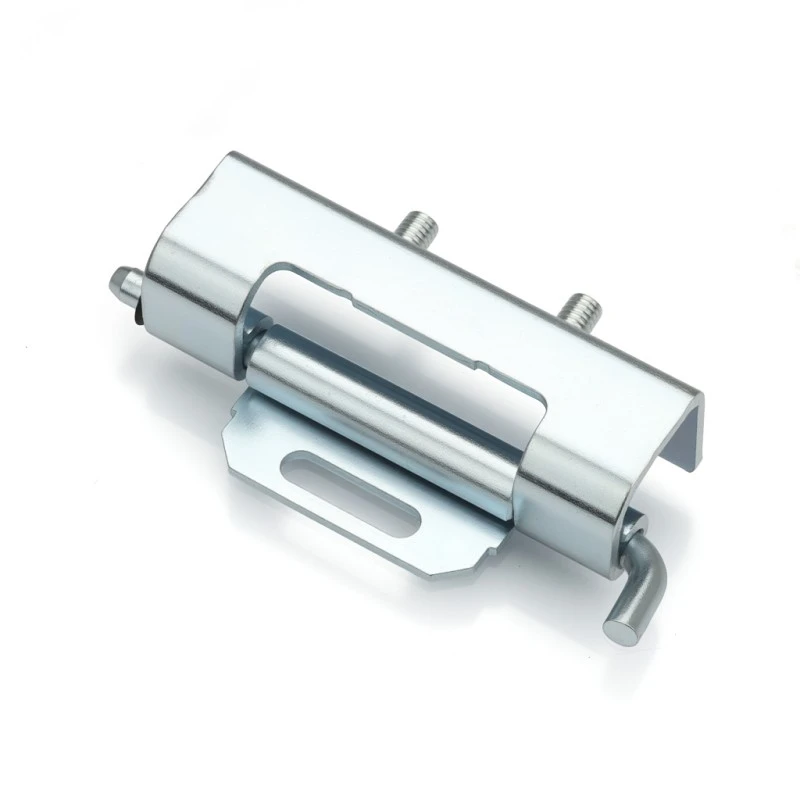

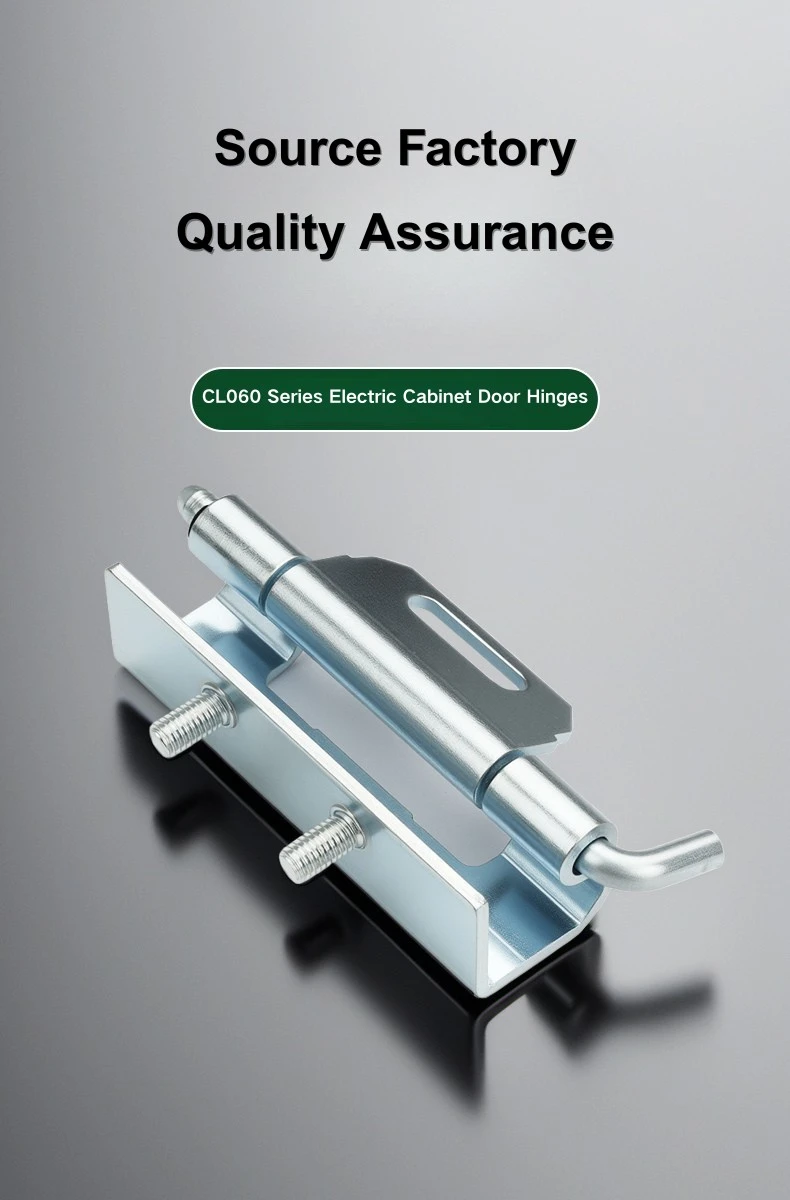

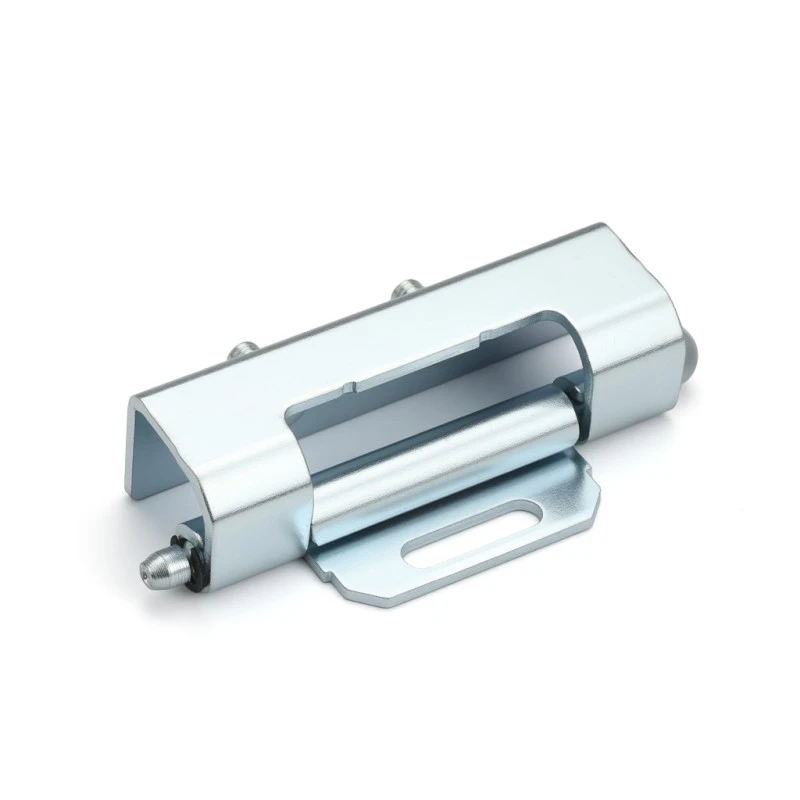

Pour tous ceux qui achètent des charnières de boîtier amovibles chez Yitai Lock, la charnière dissimulée avec goujons CL060 gère à la fois le soudage et le montage par écrou, et les vis sont déjà incluses. Il y a une fente de 19,8 mm sur l'aile de montage afin que vous puissiez affiner la position avant de la verrouiller – utile lorsque vous avez besoin que la porte soit suspendue droite. La longueur totale est de 86 mm avec un corps de charnière de 70 mm et un barillet de Φ5 mm.

Structure et dimensions

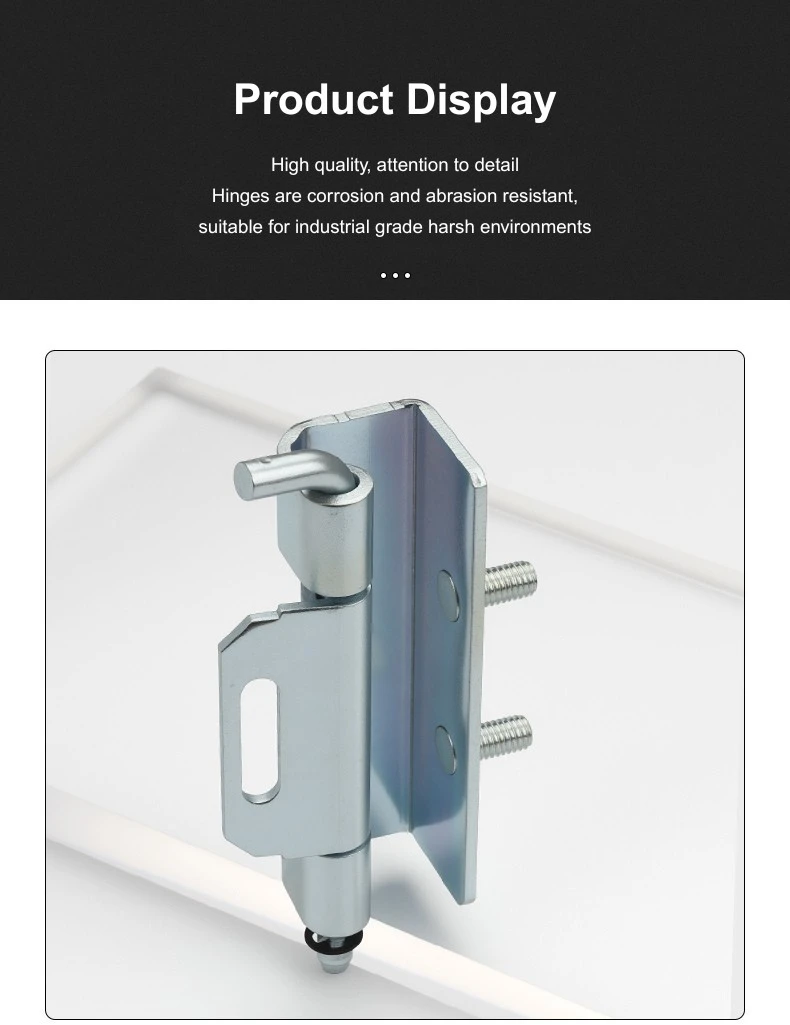

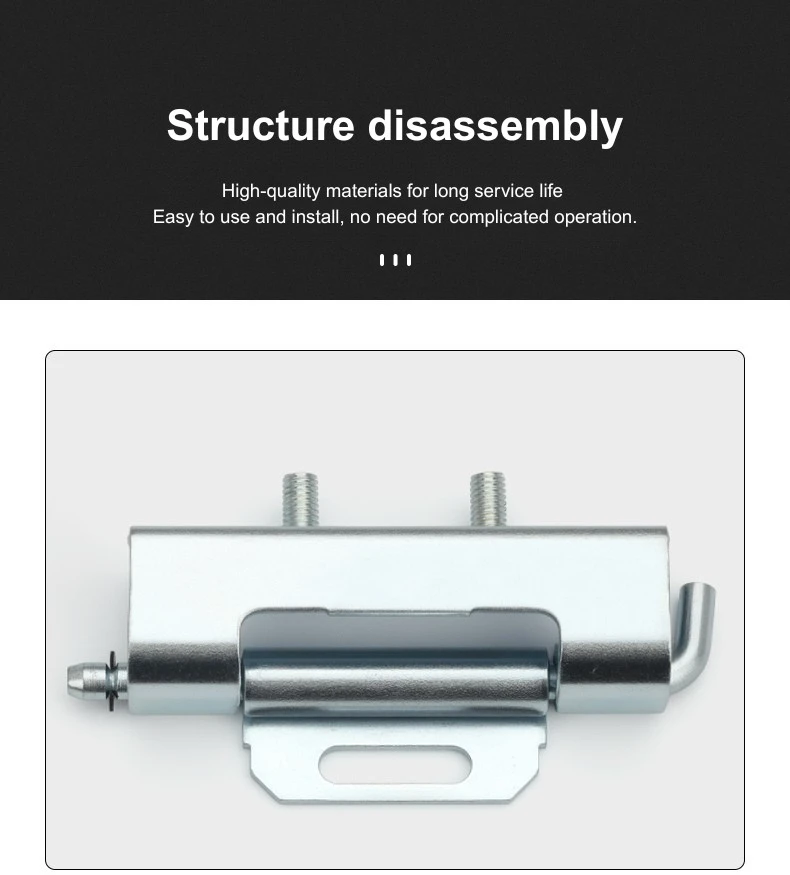

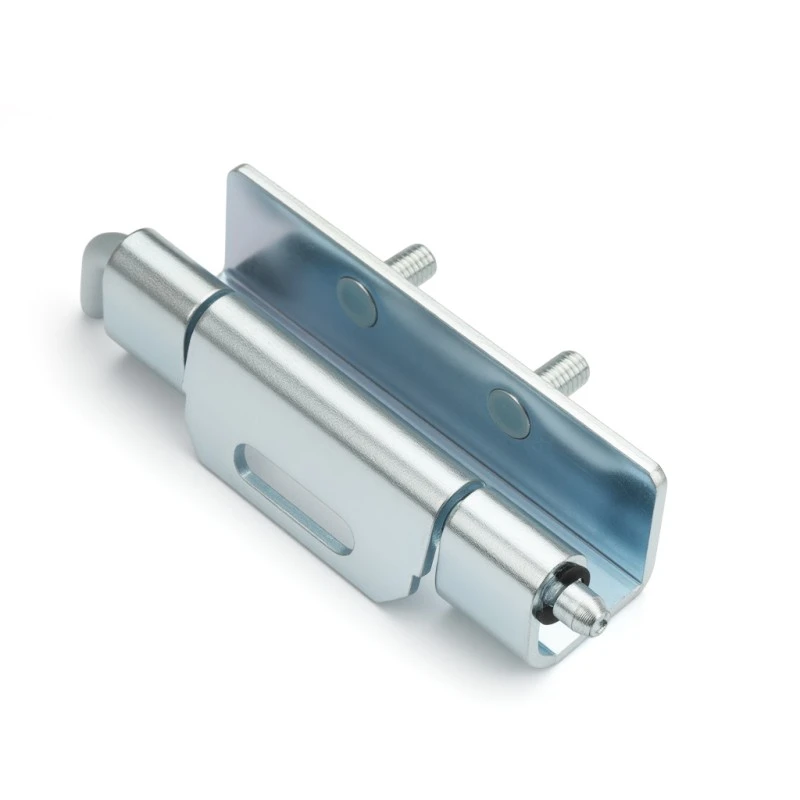

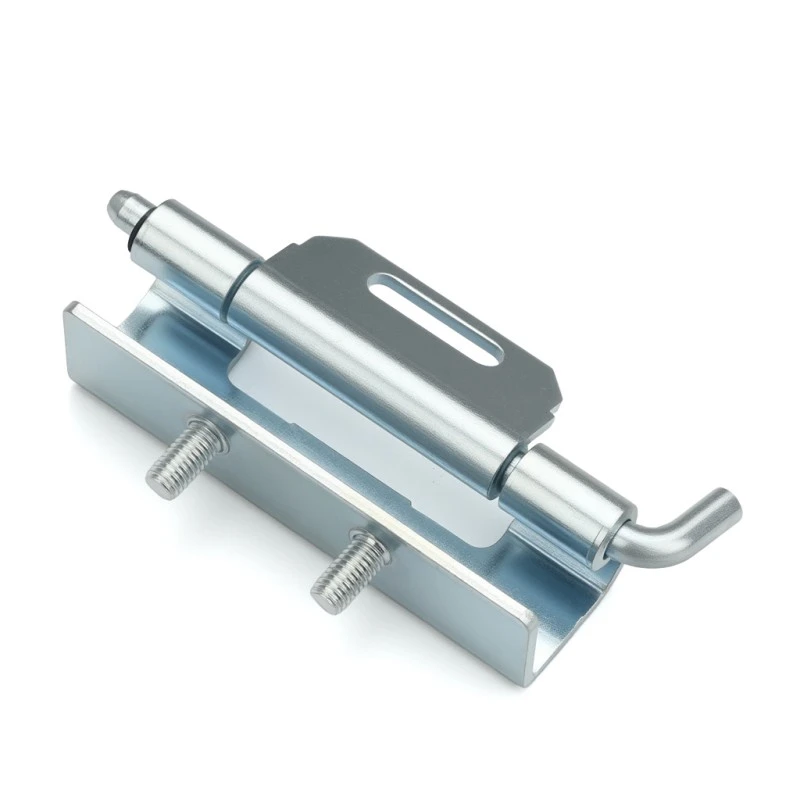

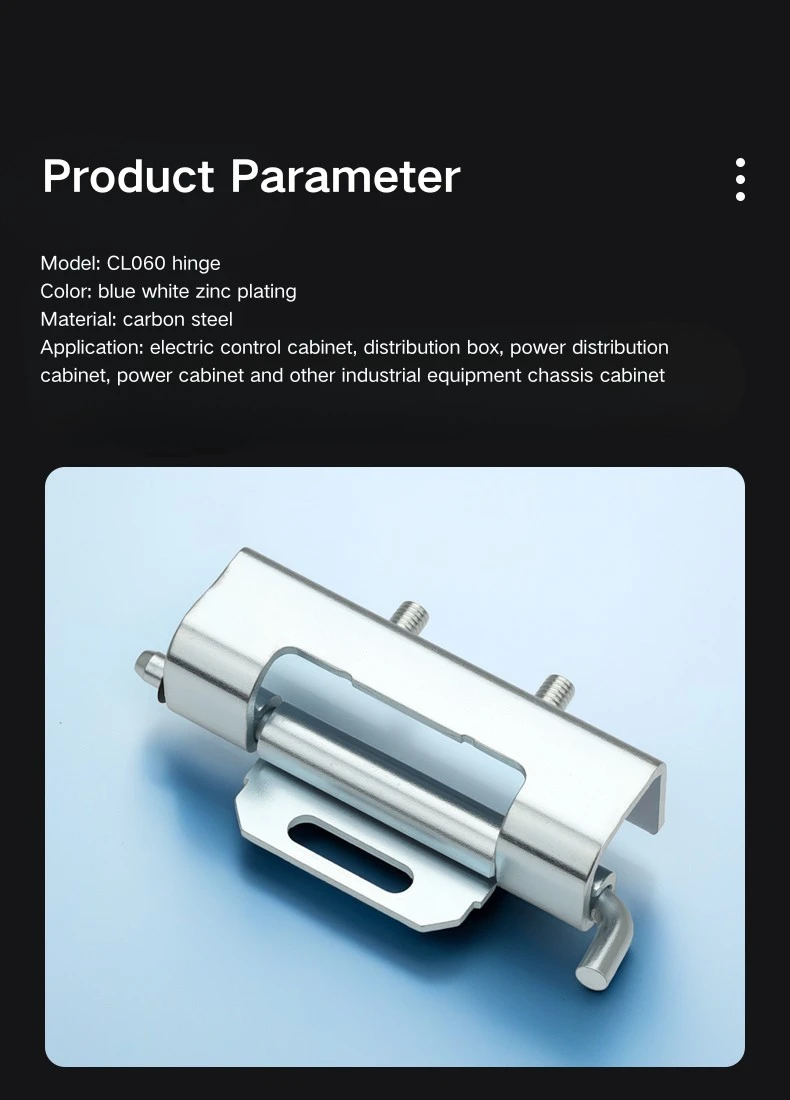

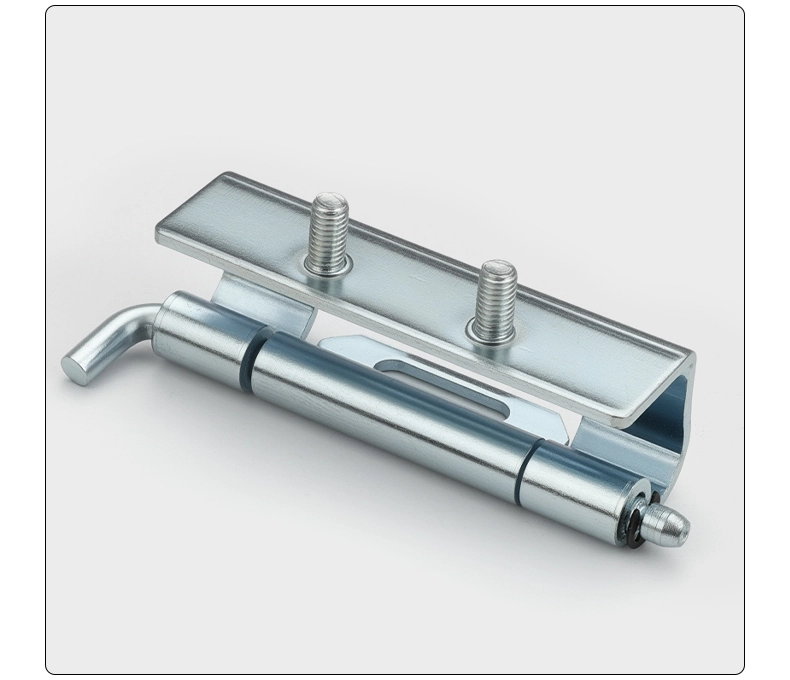

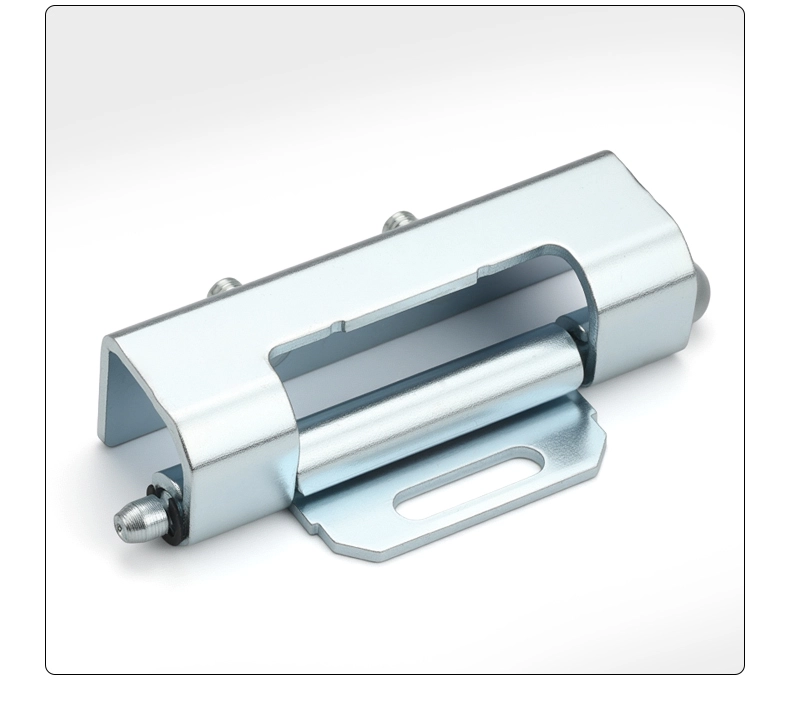

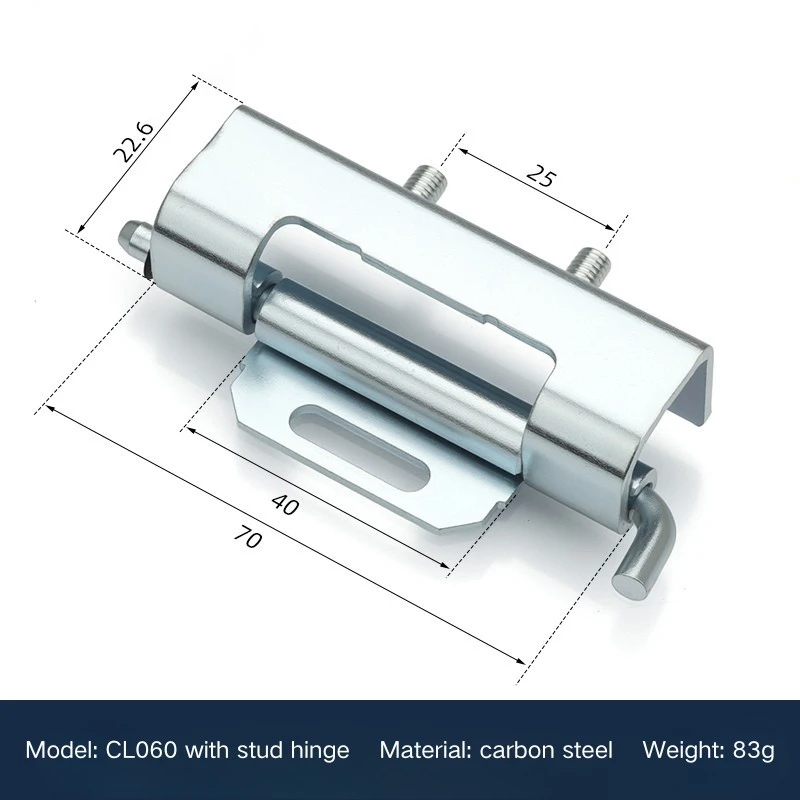

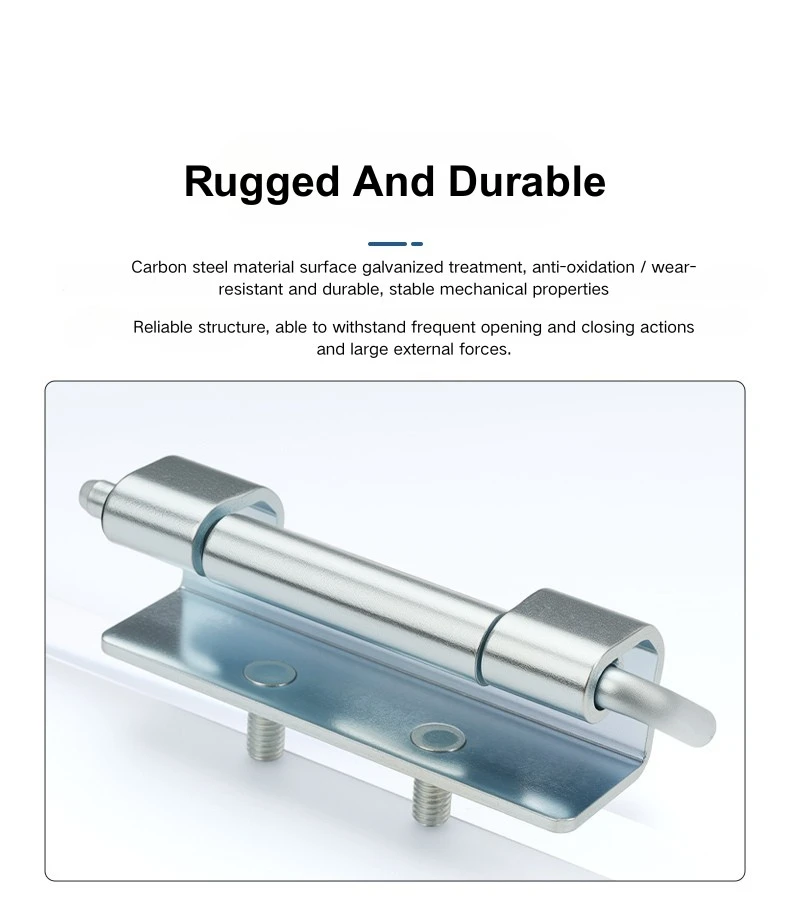

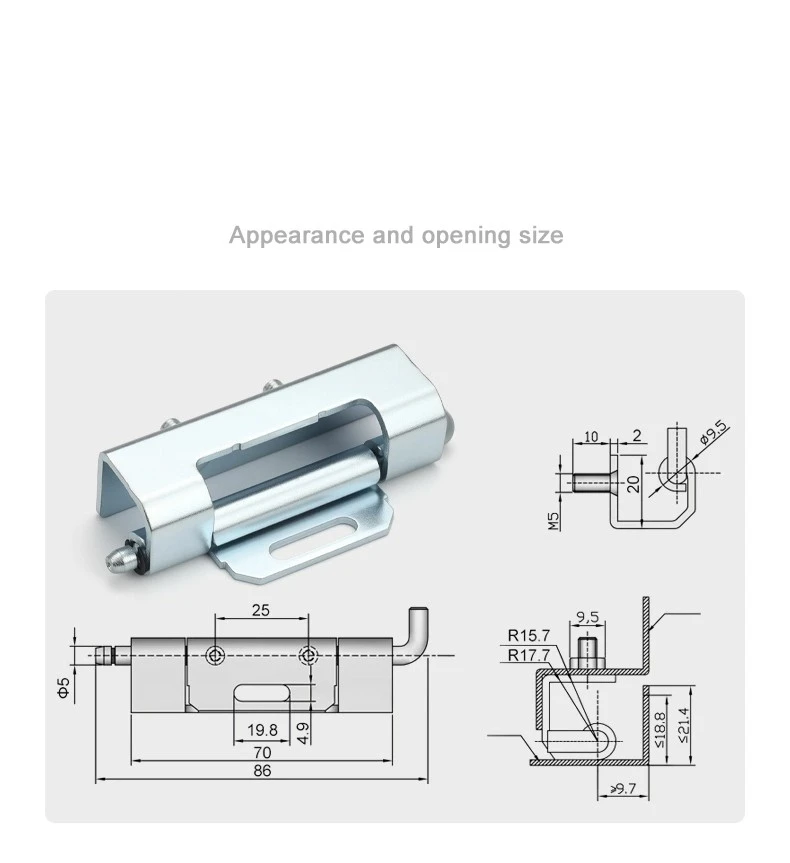

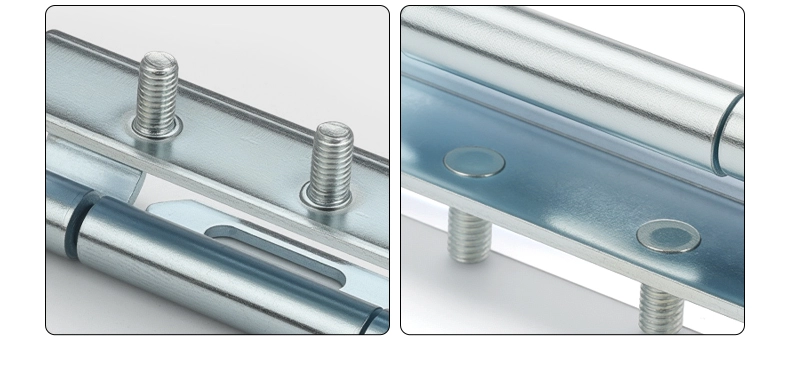

La charnière dissimulée avec goujons mesure 86 mm au total, le corps principal en occupant 70 mm et l'aile de montage couvrant le reste. Le canon mesure Φ5 mm et le goujon lui-même a une tête Φ9,5 mm, une tige de 10 mm, un épaulement de 2 mm et un filetage M5 — facile à engager avec l'écrou de canal du cadre.

Pour la compatibilité avec le cadre, la charnière dissimulée avec goujons est conçue pour les canaux avec un rayon intérieur de R15,7 à R17,7 mm, une profondeur de dégagement du panneau de porte de ≤18,8 mm, une portée latérale de ≤21,4 mm et une ouverture de cadre de >9,7 mm. Le corps de la charnière mesure 22,6 mm de large et l'aile de montage mesure 25 mm de large – suffisamment compact pour s'insérer proprement dans le cadre sans dépasser de la façade de la porte.

Installation et montage

La charnière dissimulée avec goujons s'utilise avec une combinaison de soudage et de montage par écrou. L'aile de montage est soudée au panneau de porte lors de la fabrication et l'extrémité du goujon s'engage dans le canal du cadre à l'aide des vis M5 fournies. La fente de 19,8 mm sur l'aile vous donne un peu d'espace pour déplacer la position des charnières avant de tout serrer, ce qui rend l'alignement de la porte beaucoup moins fastidieux lors de l'assemblage.

Une fois que tout est fixé en place, la charnière dissimulée avec goujons permet toujours à la porte de se détacher en cas de besoin : il suffit de dégager le goujon du canal du cadre et la porte se soulève librement. L'aile soudée reste sur le panneau de porte en permanence, donc le retrait de la porte n'affecte pas du tout le montage des charnières. Il s'agit d'une fonctionnalité pratique pour les armoires dont la porte doit être retirée pour le câblage ou l'accès interne.

Scénarios d'application

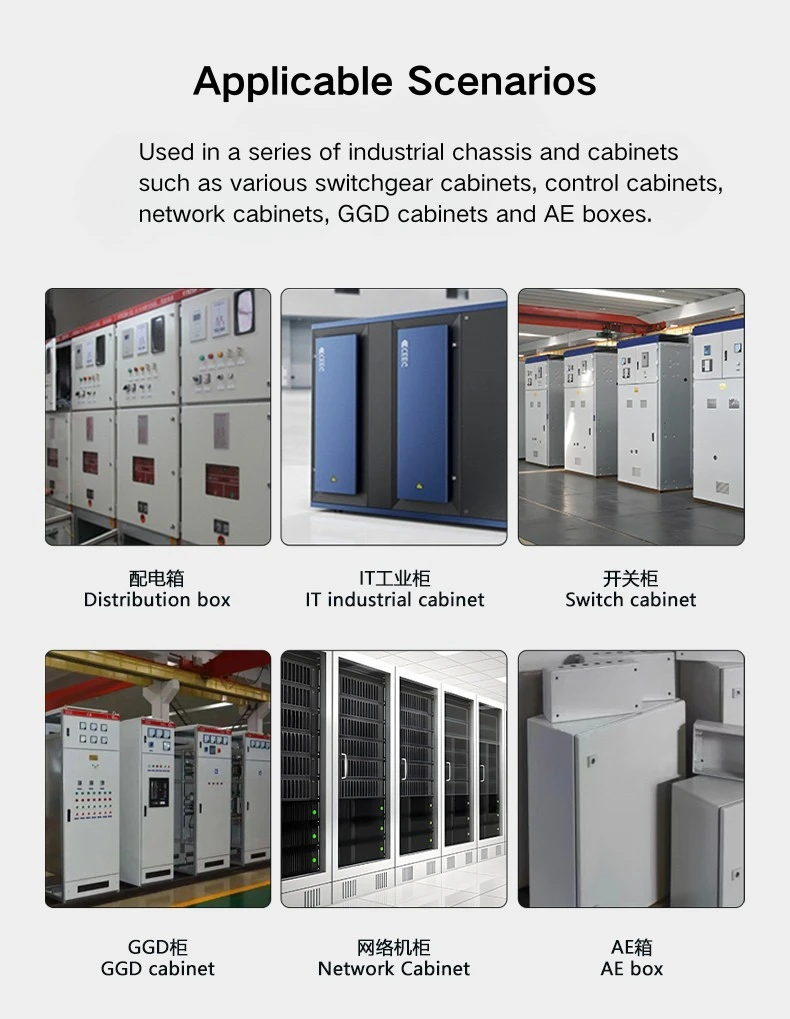

La charnière dissimulée avec goujons apparaît le plus souvent sur les portes des panneaux de distribution, les boîtiers d'appareillage de commutation, les portes d'armoires réseau et les armoires d'équipements industriels où il est important de garder l'extérieur propre. Puisque la charnière se trouve à l’intérieur du cadre, il n’y a rien de visible à l’extérieur lorsque la porte est fermée : pas de barillet saillant, pas d’aile exposée.

Le côté amovible de la charnière dissimulée avec goujons est également pratique pour les armoires assemblées en atelier et expédiées sur site : la porte peut se détacher pour le transport et se remettre en place une fois l'armoire en place. La finition en acier au carbone galvanisé convient parfaitement aux environnements industriels intérieurs standard, et avec 86 mm, la charnière s'adapte aux dimensions des canaux de cadre que l'on trouve généralement sur les armoires de distribution et d'appareillage de commutation.

FAQ

Q1 : Quelle est la taille globale de la charnière CL060 ?

La charnière dissimulée CL060 a une longueur totale de 86 mm, une longueur de corps de charnière de 70 mm et un diamètre de corps de Φ5 mm. L'aile de montage mesure 25 mm de large et le corps de charnière mesure 22,6 mm de large. Le poids total est de 83g.

Q2 : De quel matériau est fabriqué le CL060 ?

Le CL060 est fabriqué en acier au carbone avec une finition galvanisée. Il est actuellement disponible dans une seule spécification.

Q3 : Comment le CL060 est-il installé ?

Le CL060 utilise une combinaison de soudage et de montage par écrou. L'aile de montage est soudée au panneau de porte et le goujon s'engage dans le canal du cadre à l'aide des vis M5 fournies. Le trou de montage fendu permet un réglage de position avant la fixation finale.

Q4 : Quelles sont les dimensions des goujons ?

Le goujon a un diamètre de tête de Φ9,5 mm, une longueur de tige de 10 mm, un épaulement de 2 mm et est fileté M5. Il s'engage dans un canal de cadre avec une ouverture >9,7 mm.

Q5 : À quelles dimensions de canal de cadre le CL060 s'adapte-t-il ?

La charnière dissimulée CL060 s'insère dans un canal de cadre avec un rayon intérieur de R15,7 à R17,7 mm. Le jeu en profondeur du panneau de porte est ≤18,8 mm et la portée latérale totale est ≤21,4 mm.

Q6 : À quels types de boîtiers le CL060 est-il adapté ?

Le CL060 est utilisé sur les portes des panneaux de distribution, les boîtiers d'appareillage de commutation, les armoires de réseaux industriels et les portes d'armoires d'équipements mécaniques — partout où une charnière dissimulée et amovible est préférable à une option montée en surface.
