Charnière pivotante pour Parlement à souder

Options de modèle et types de filetage

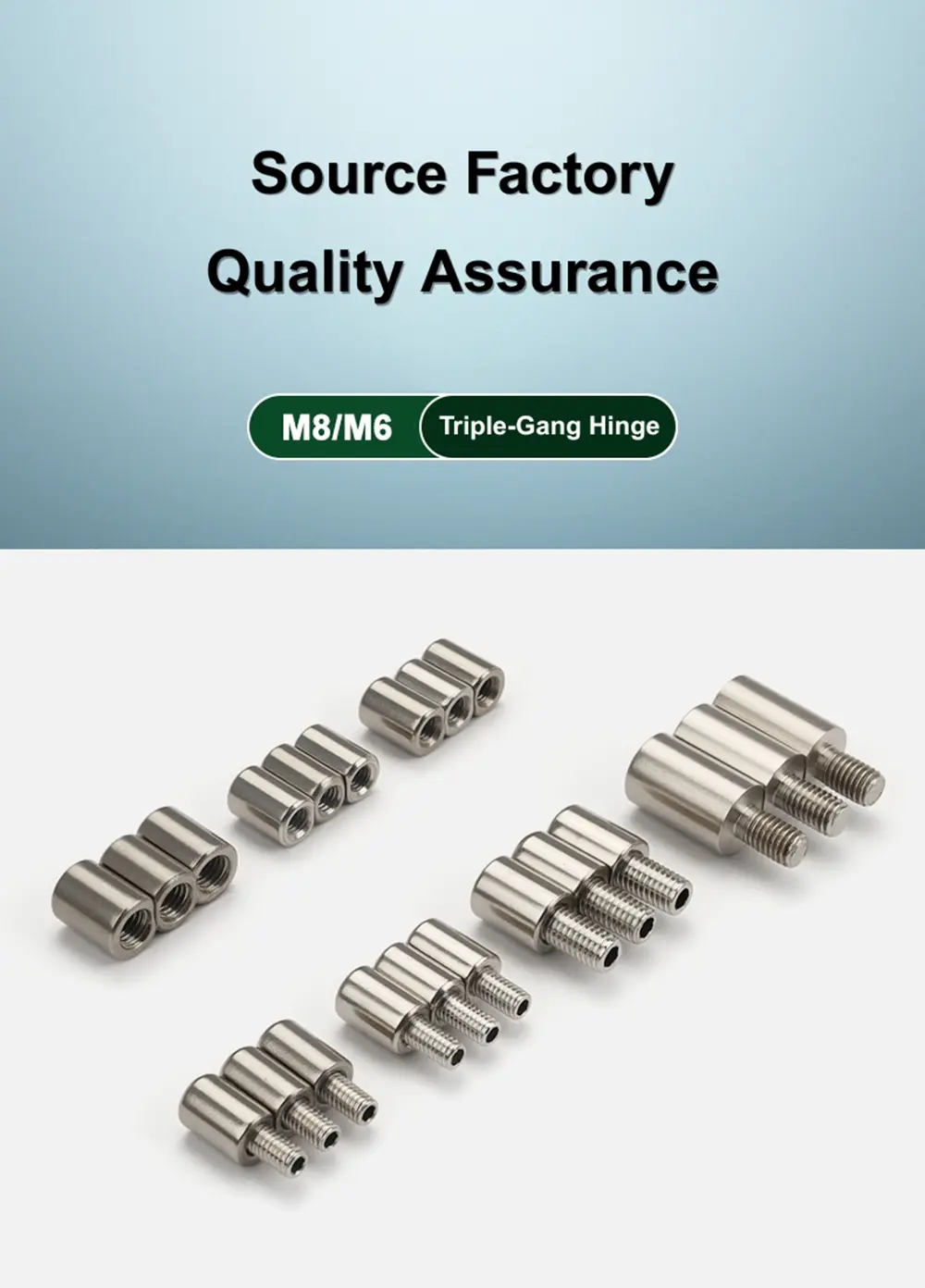

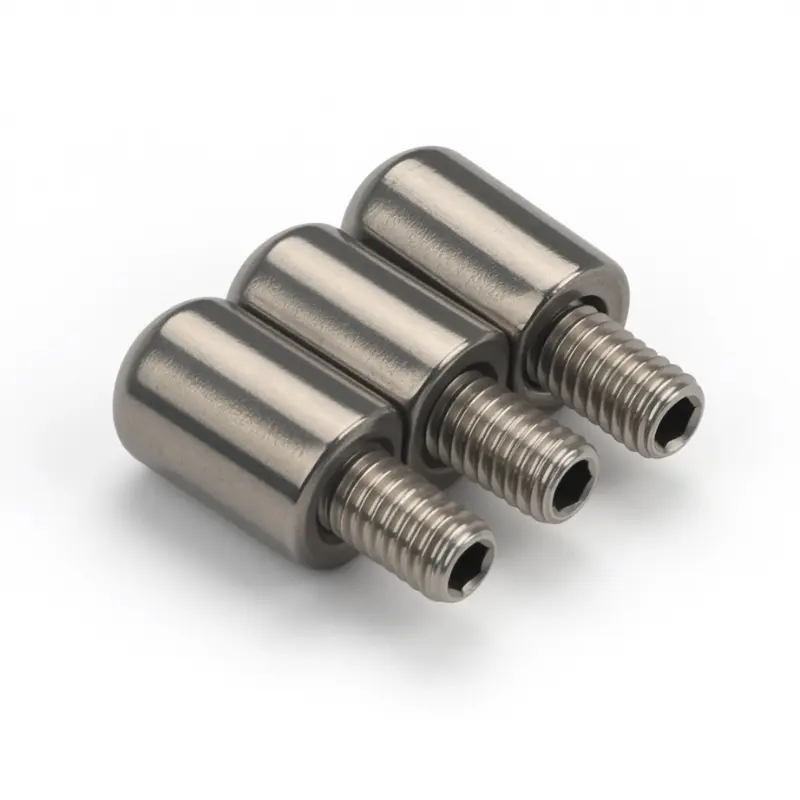

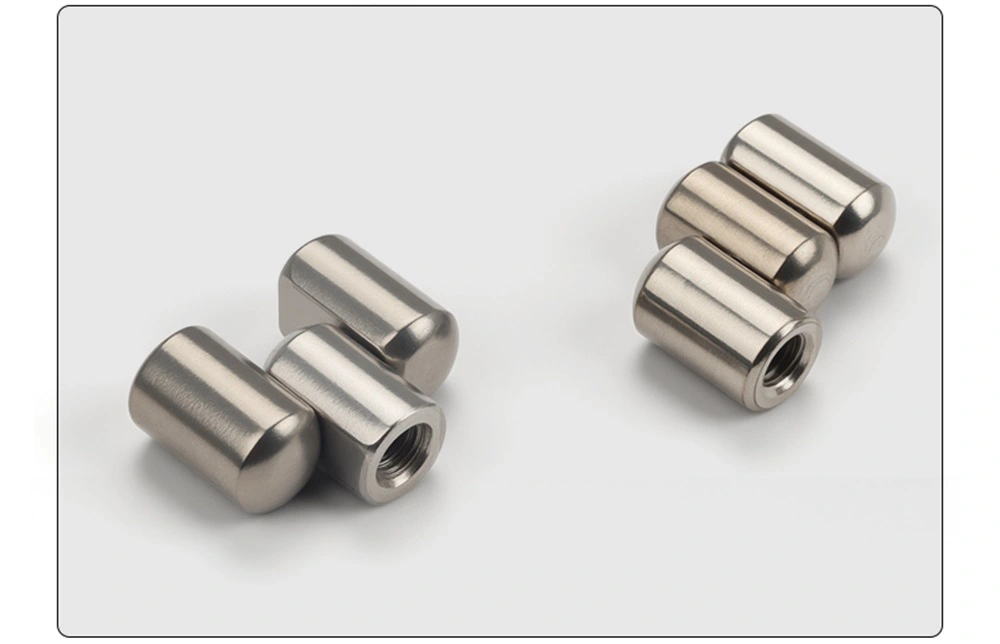

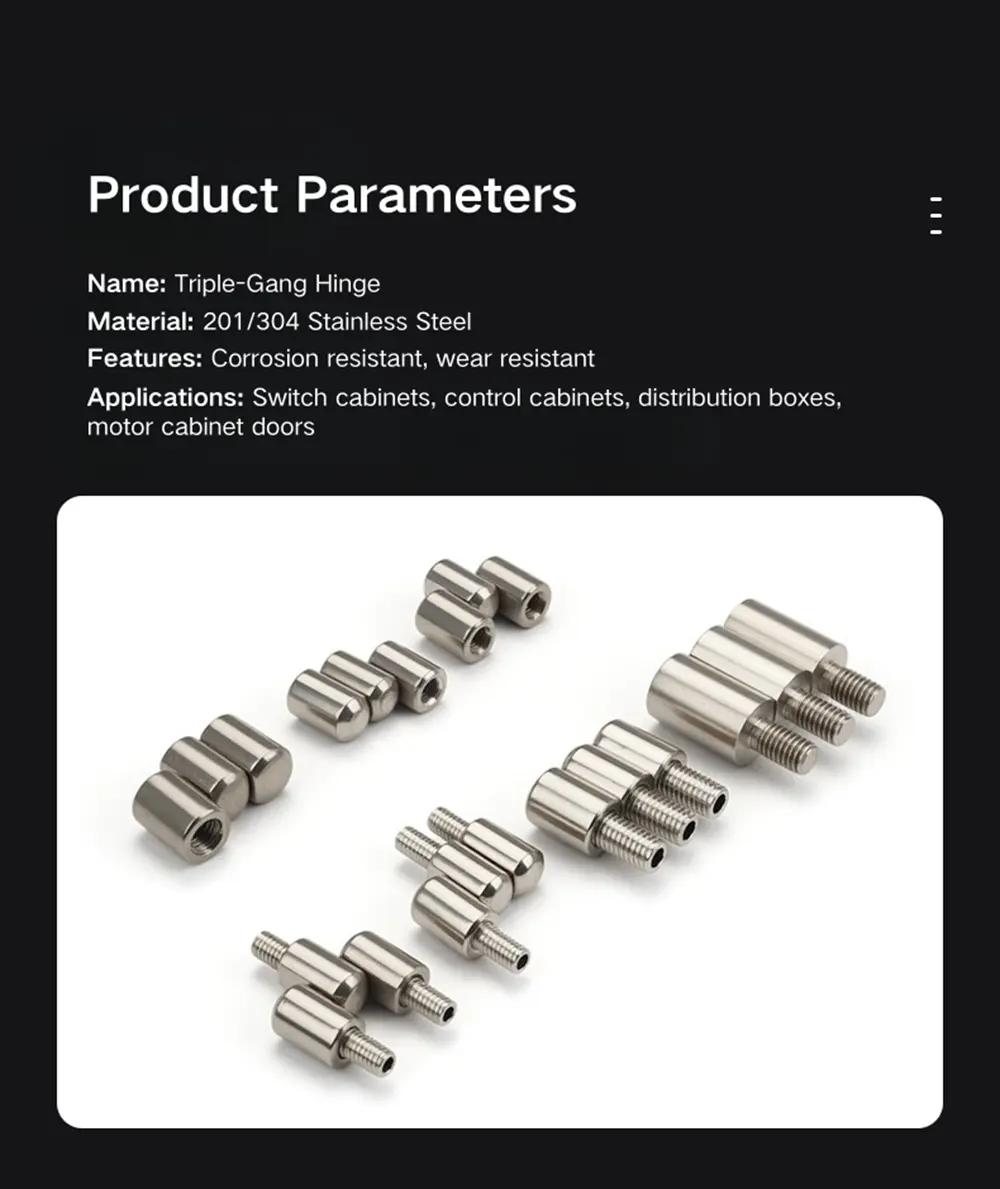

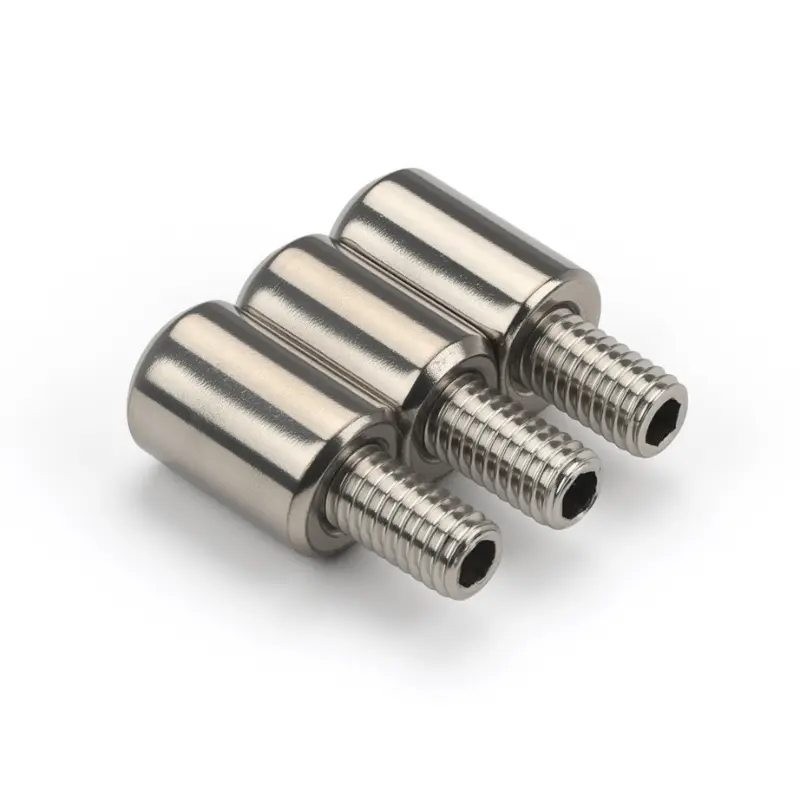

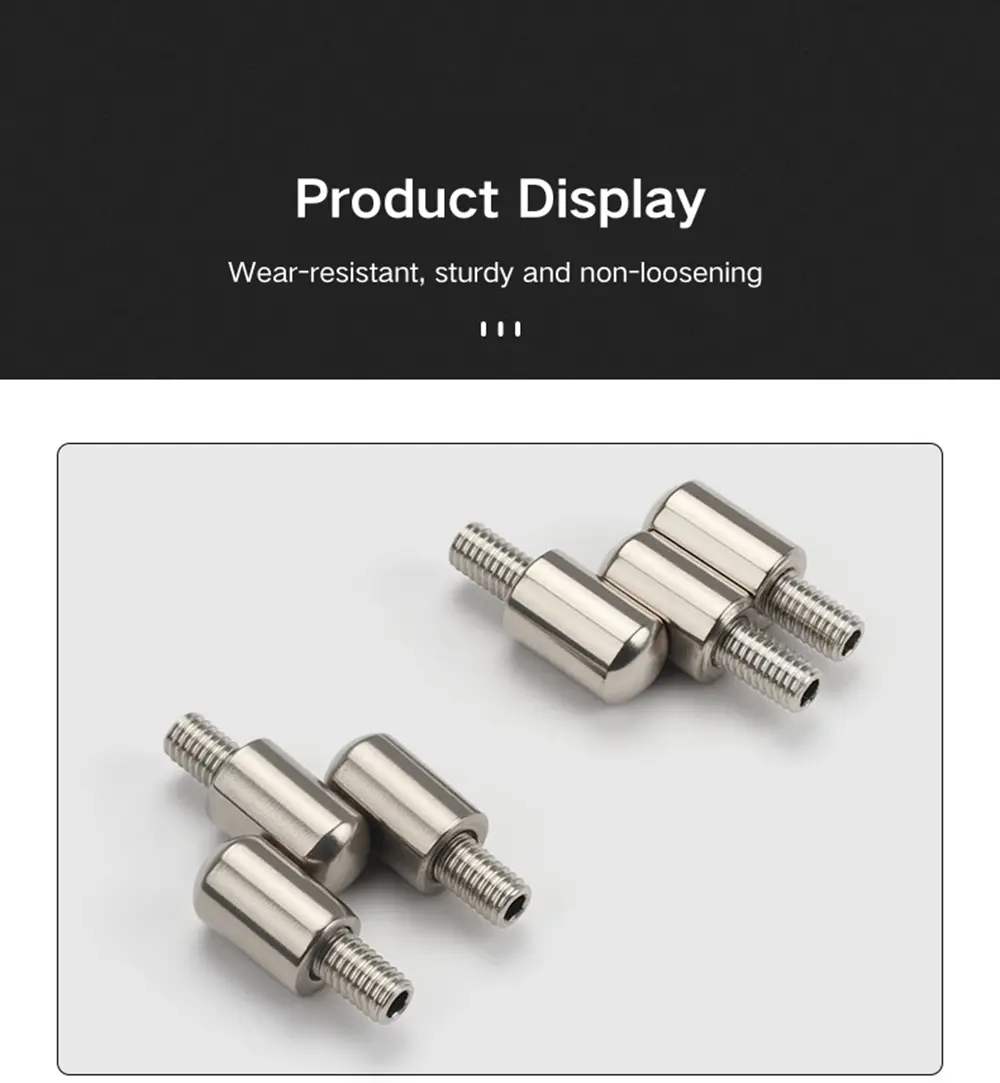

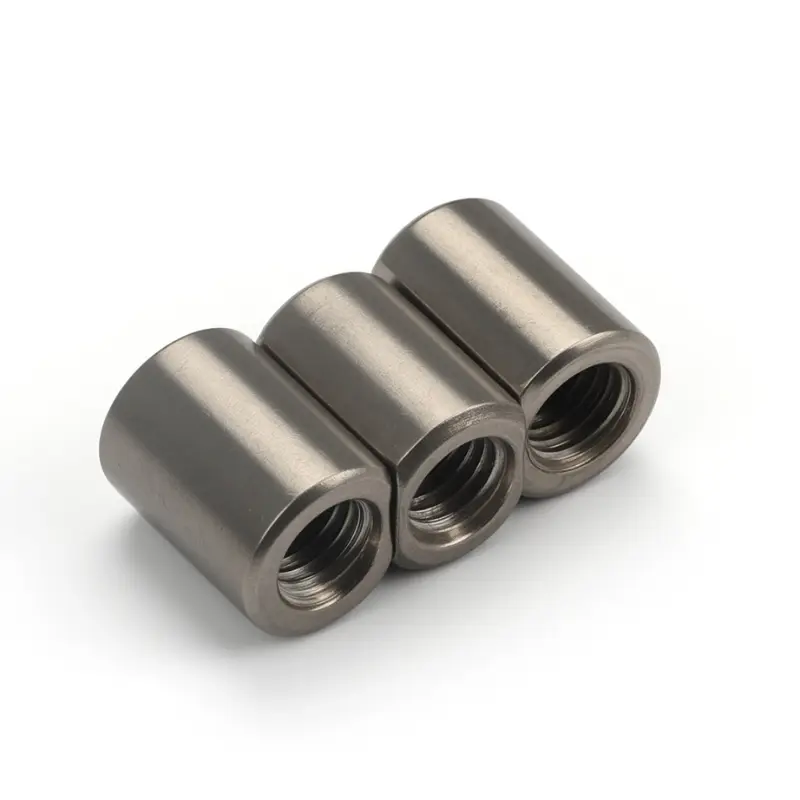

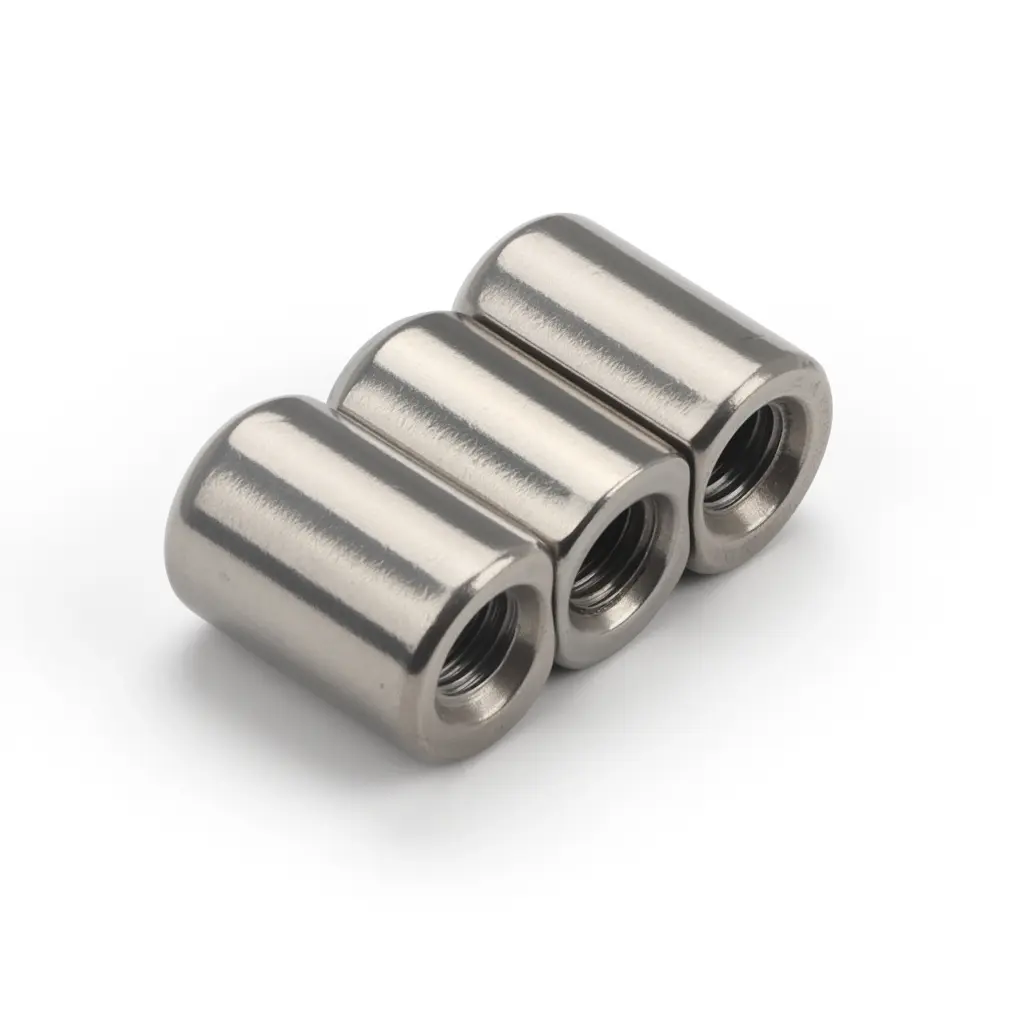

La charnière pivotante Weld-On Parliament est proposée en versions à filetage interne et externe dans les tailles M6 et M8. Le type à filetage externe comporte un goujon fileté saillant sur l'extrémité de montage qui se visse directement dans un trou taraudé du panneau ou du cadre de porte. Le type à filetage interne est doté d'une douille filetée à l'extrémité de montage qui accepte un boulon du côté du panneau. Les deux s'engagent dans la surface de montage par filetage et sont ensuite fixés par soudage pour une installation permanente et stable.

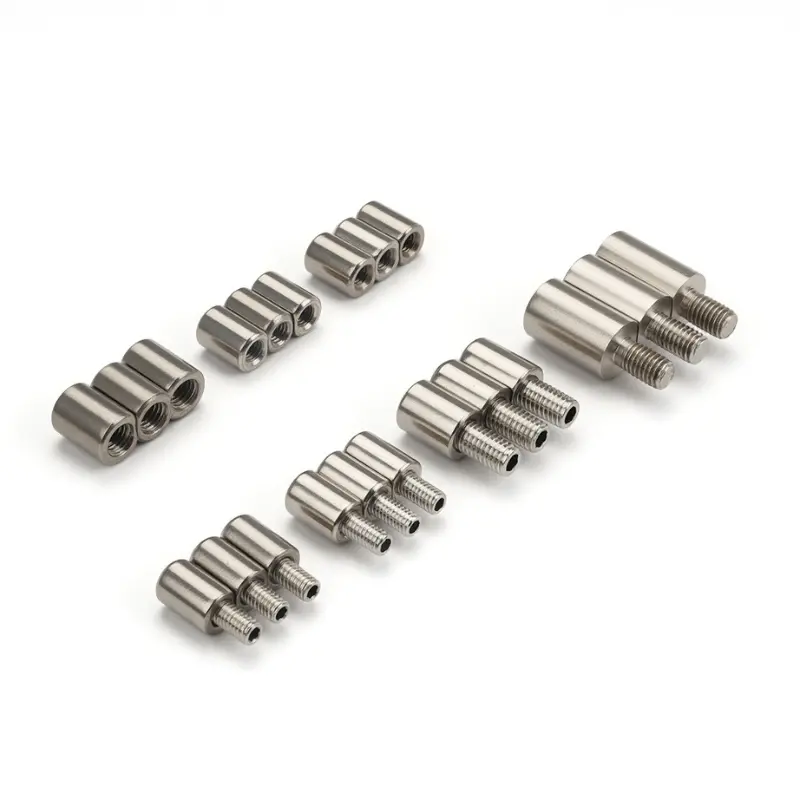

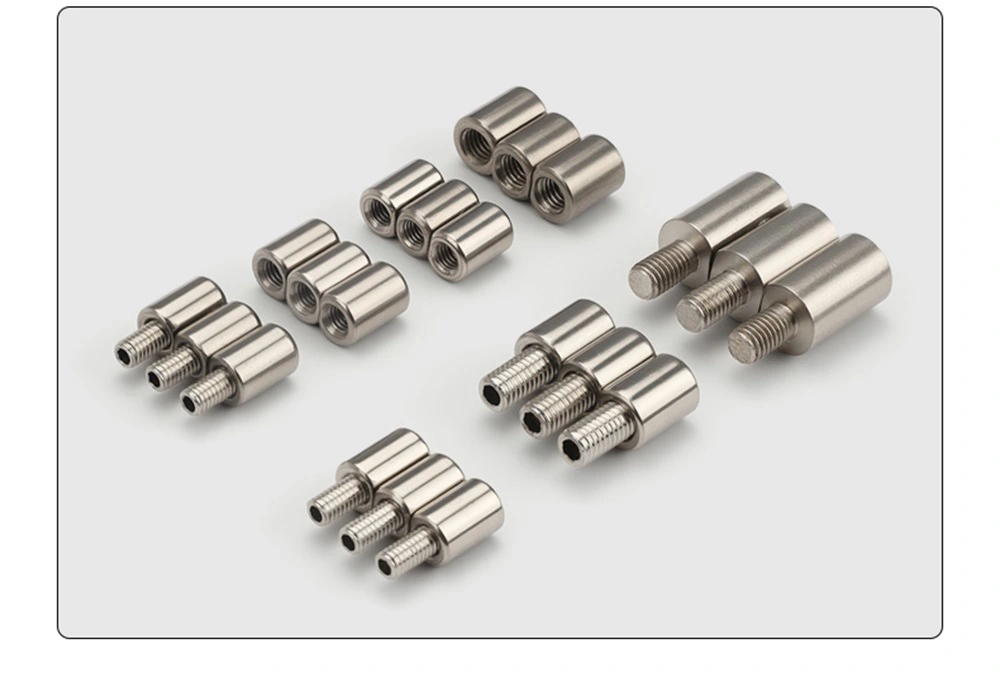

Dans la gamme des charnières, le type intégré à filetage externe M6 et le type intégré à filetage interne M6 sont les variantes à goupille fixe : la goupille fait partie du corps de la charnière et ne peut pas être retirée. Toutes les autres variantes sont amovibles, avec un trou latéral à travers le canon qui permet de faire glisser la goupille lorsque la porte doit se détacher. La variante à filetage externe M8×16 est l'option de goujon la plus longue de la gamme, adaptée aux panneaux avec une plus grande profondeur de montage.

Structure et Dimensions

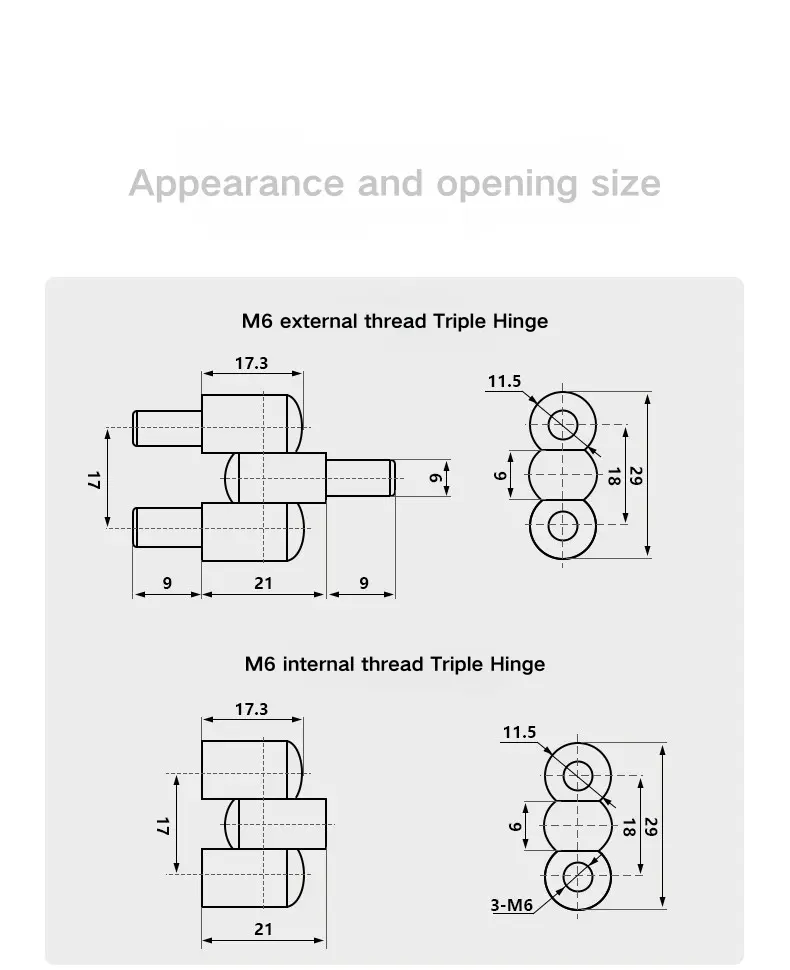

La charnière pivotante Parlement à souder M6 a une longueur totale de 17,3 mm avec une envergure centrale de 21 mm. La version à filetage externe ajoute des extensions de goujon de 9 mm à chaque extrémité, donnant un écart total de 39 mm. La pile à triple canon mesure 29 mm de hauteur totale sur trois sections de 9 mm, 18 mm et l'articulation supérieure, avec une largeur de canon de 11,5 mm et un diamètre de broche de 6 mm.

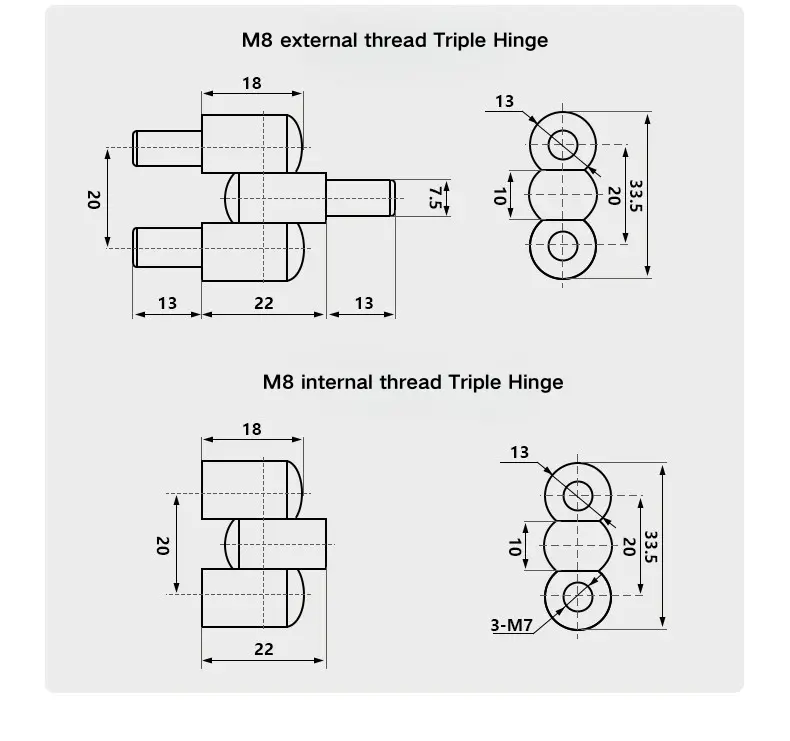

La charnière à pivot M8 est proportionnellement plus grande, avec une longueur de corps de 18 mm et une portée centrale de 22 mm. La version à filetage extérieur ajoute des rallonges de goujon de 13 mm de chaque côté pour un écart total de 48 mm. La pile à triple canon a une hauteur totale de 33,5 mm sur trois sections – 10 mm, 20 mm et l'articulation supérieure – avec une largeur de canon de 13 mm et un diamètre de broche de 7,5 mm. La variante à filetage interne M8 utilise des douilles filetées 3 × M7.

Installation et configuration des broches

La charnière pivotante du Parlement à souder s'installe en vissant l'extrémité du goujon ou de la douille dans le panneau de porte ou le point de montage du cadre, puis en soudant pour fixer la position de manière permanente. Cette combinaison d'engagement du filetage et de soudage donne un montage sécurisé qui gère à la fois la charge de rotation du cycle de porte et toutes les forces latérales exercées sur la charnière pendant l'utilisation.

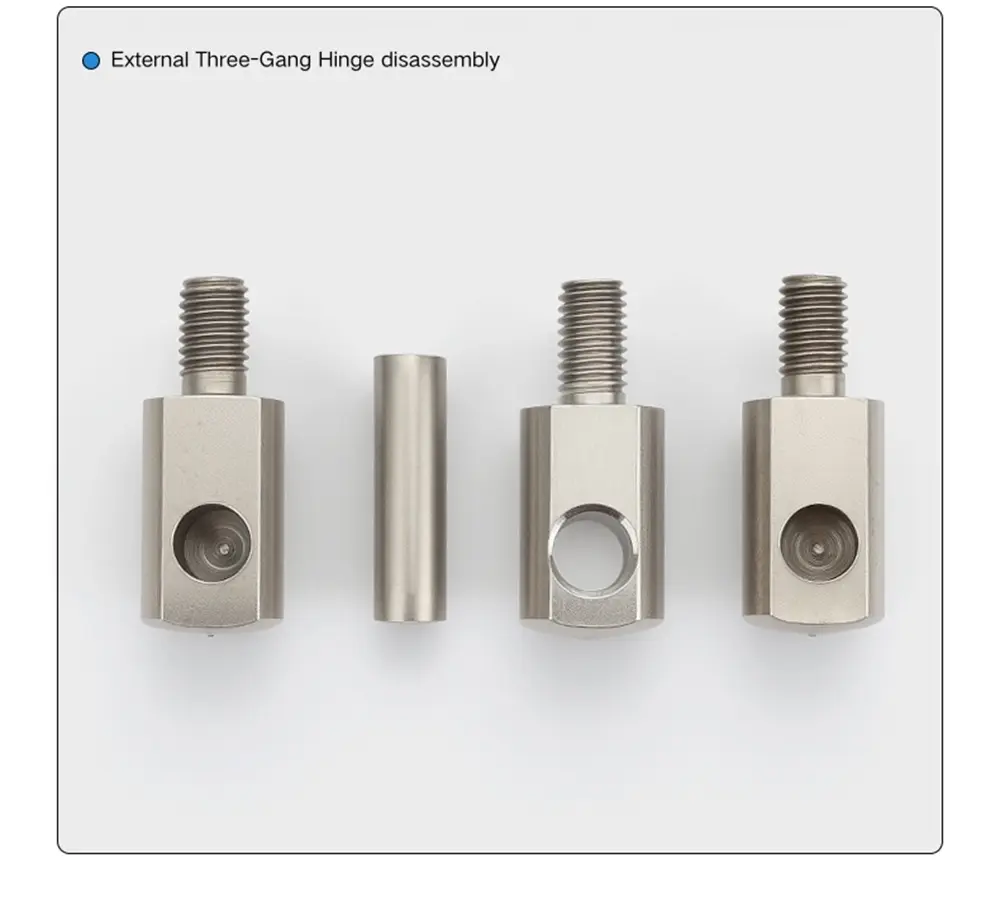

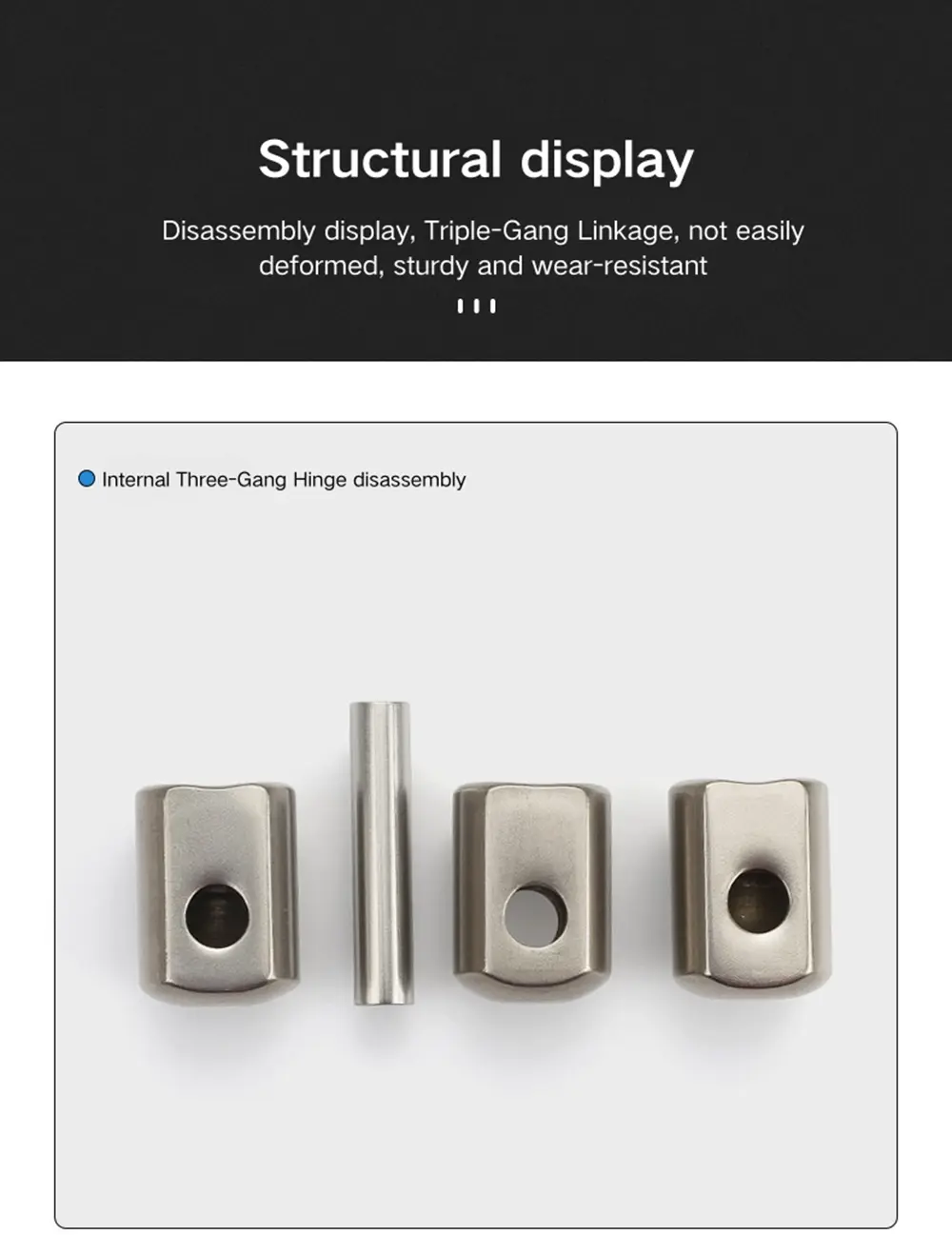

Pour les versions amovibles de cette unité, la goupille sort par un trou latéral dans le corps du canon et peut être retirée pour dégager la porte du cadre sans perturber le support soudé. Les versions intégrées n'ont pas de trou latéral ; la goupille est fixée à l'intérieur du canon et la charnière n'est pas conçue pour le retrait de la porte. Le choix entre intégré et amovible dépend de la nécessité ou non du retrait de la porte pendant la durée de vie du boîtier.

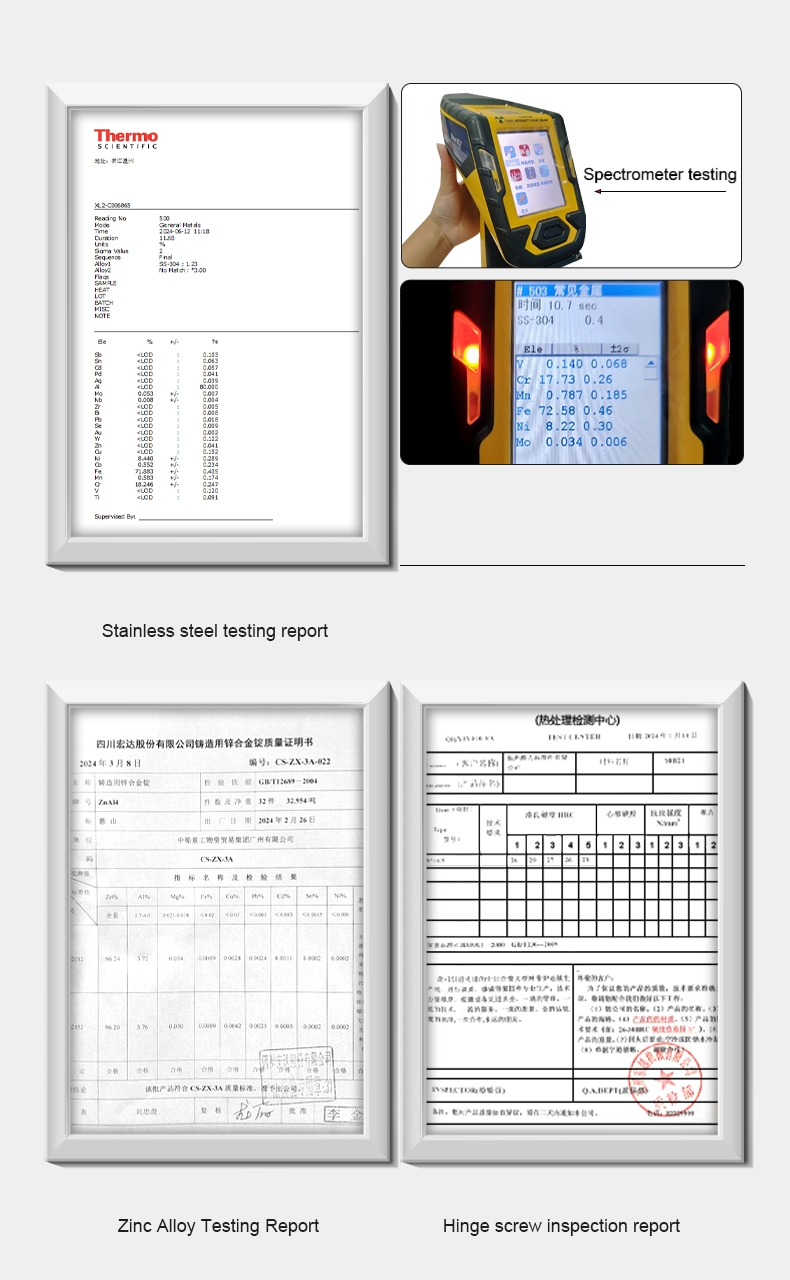

Matériau et finition de surface

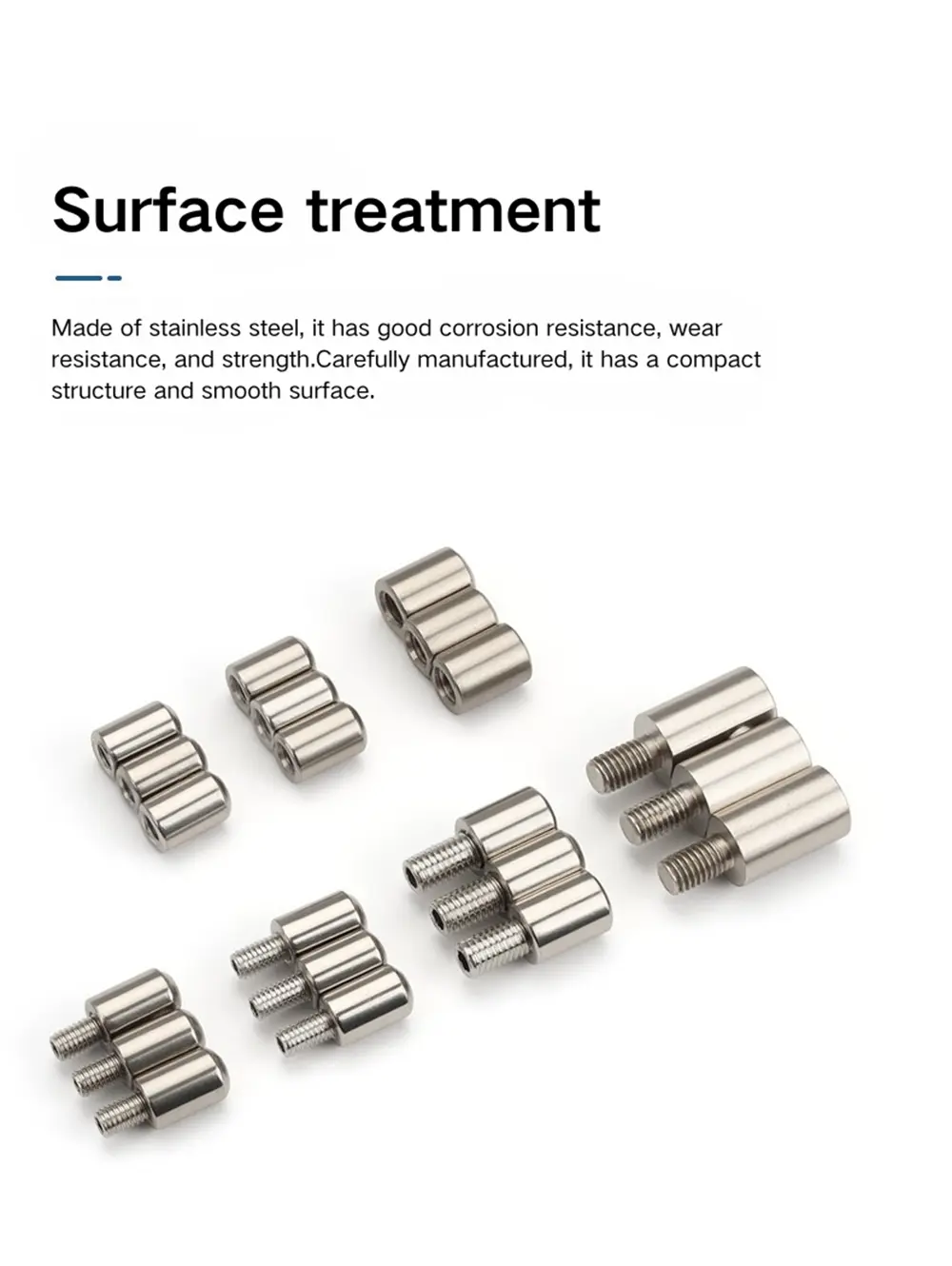

Ce modulaire est disponible en acier inoxydable 201 et 304, tous deux finis par polissage vibratoire. Le processus de polissage vibratoire élimine les bavures et les arêtes vives et donne une surface mate uniforme et peu brillante — il ne s'agit pas d'une finition brossée ou miroir. Les deux qualités se ressemblent après polissage ; la différence réside dans la résistance à la corrosion.

L'acier inoxydable 201 offre une résistance à la corrosion décente pour les applications intérieures d'armoires électriques et de panneaux de distribution dans des environnements modérés, et constitue l'option la plus rentable de toute la gamme. La charnière pivotante à souder en acier inoxydable 304 est le meilleur choix pour les enceintes extérieures, les environnements humides ou les installations où la résistance à la corrosion à long terme est une exigence ferme. Les deux sont disponibles dans la plupart des combinaisons de tailles de filetage et de configurations de broches de la gamme.

FAQ

Q1 : Quelles variantes sont disponibles dans cette gamme de charnières ?

La gamme couvre onze variantes : filetage interne et externe dans les tailles M6 et M8, en acier inoxydable 201 et 304, dans des configurations de broches intégrées et amovibles. Le filetage externe M8×16 est également disponible en option de goujon étendu pour un montage sur panneau plus profond.

Q2 : Quelle est la différence entre les types intégrés et détachables ?

Le type intégré a une goupille fixe — elle ne peut pas être retirée et la charnière n'est pas conçue pour le démontage de la porte. Le type détachable a un trou de sortie latéral à travers le canon ; la goupille coulisse pour permettre à la porte d'être soulevée du cadre sans outils ni perturber le support soudé.

Q3 : Quelle est la différence entre le filetage interne et externe ?

La version à filetage externe comporte un goujon saillant qui se visse dans un trou taraudé du panneau ou du cadre. La version à filetage interne est dotée d'une douille filetée qui accepte un boulon du côté du panneau. Les deux sont ensuite soudés en place après filetage pour une installation permanente.

Q4 : Comment cette charnière est-elle installée ?

L'installation consiste à enfiler l'extrémité du goujon ou de la douille dans le panneau de porte ou le point de montage du cadre, puis à souder pour fixer la charnière de manière permanente. La combinaison de l'engagement du filetage et du soudage maintient la charnière stable sous la charge de rotation de la porte et les forces latérales.

Q5 : Quelles sont les dimensions clés des versions M6 et M8 ?

Le corps de la charnière pivotante Parlement à souder M6 mesure 17,3 mm de long avec une portée centrale de 21 mm et un diamètre d'axe de 6 mm. La pile à triple canon mesure 29 mm de haut et 11,5 mm de large. La version M8 a un corps de 18 mm, une envergure centrale de 22 mm, un diamètre de broche de 7,5 mm et une hauteur de pile de canon de 33,5 mm pour une largeur de 13 mm.

Q6 : Qu’est-ce que le polissage vibratoire ?

Le polissage vibratoire est un processus de culbutage qui élimine les bavures et les arêtes vives de la surface de la pièce, produisant une finition mate uniforme et peu brillante. Il ne s'agit pas d'une finition brossée ou miroir. Les versions en acier inoxydable 201 et 304 de cette charnière passent par le même processus de polissage vibratoire.

Q7 : Quelle qualité d’acier inoxydable dois-je choisir ?

L’acier inoxydable 201 convient aux applications intérieures standard d’armoires électriques et de panneaux de distribution où l’exposition à la corrosion est modérée. L'acier inoxydable 304 est le meilleur choix pour les enceintes extérieures, les environnements très humides ou les installations où la résistance à la corrosion à long terme est une exigence stricte.
