Charnière à triple courbure pour armoires industrielles

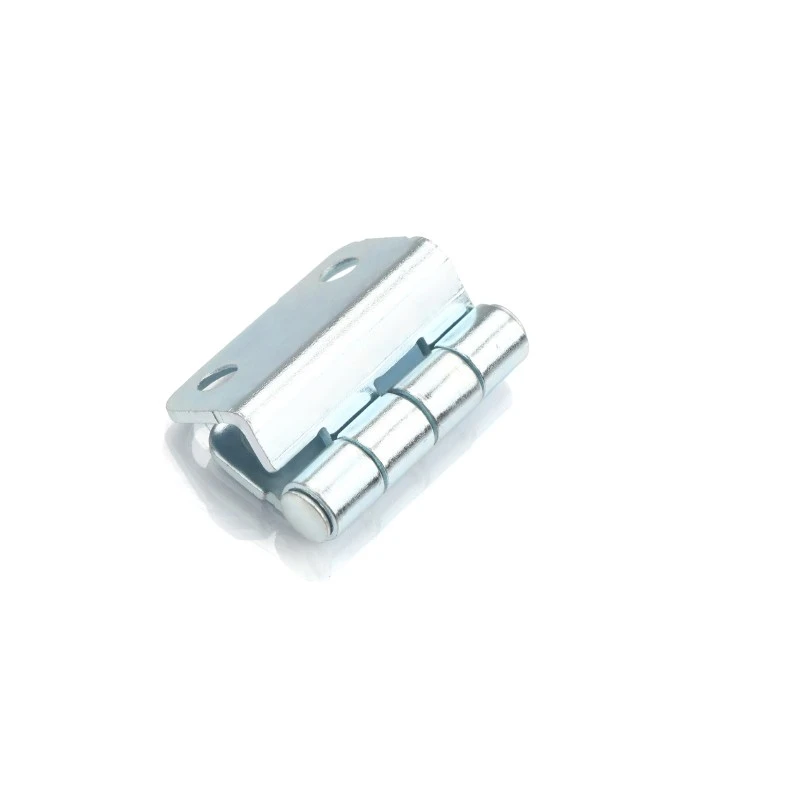

Les charnières d'armoires industrielles en gros de Yitai Lock trouveront que la charnière à triple courbure pour armoires industrielles CL252 est d'une seule taille, à 38 × 37 mm - suffisamment compacte pour les portes d'enceintes plus petites où une charnière pleine taille ne semblerait pas à sa place. La forme à triple courbure donne à chaque vantail un profil étagé, ce qui permet à la charnière de dégager le bord de la porte et le rebord du cadre sans se coincer lorsque la porte s'ouvre. Le barillet de Φ5 mm traverse les trois articulations et maintient le pivot stable lors de cycles de porte réguliers.

Structure et dimensions

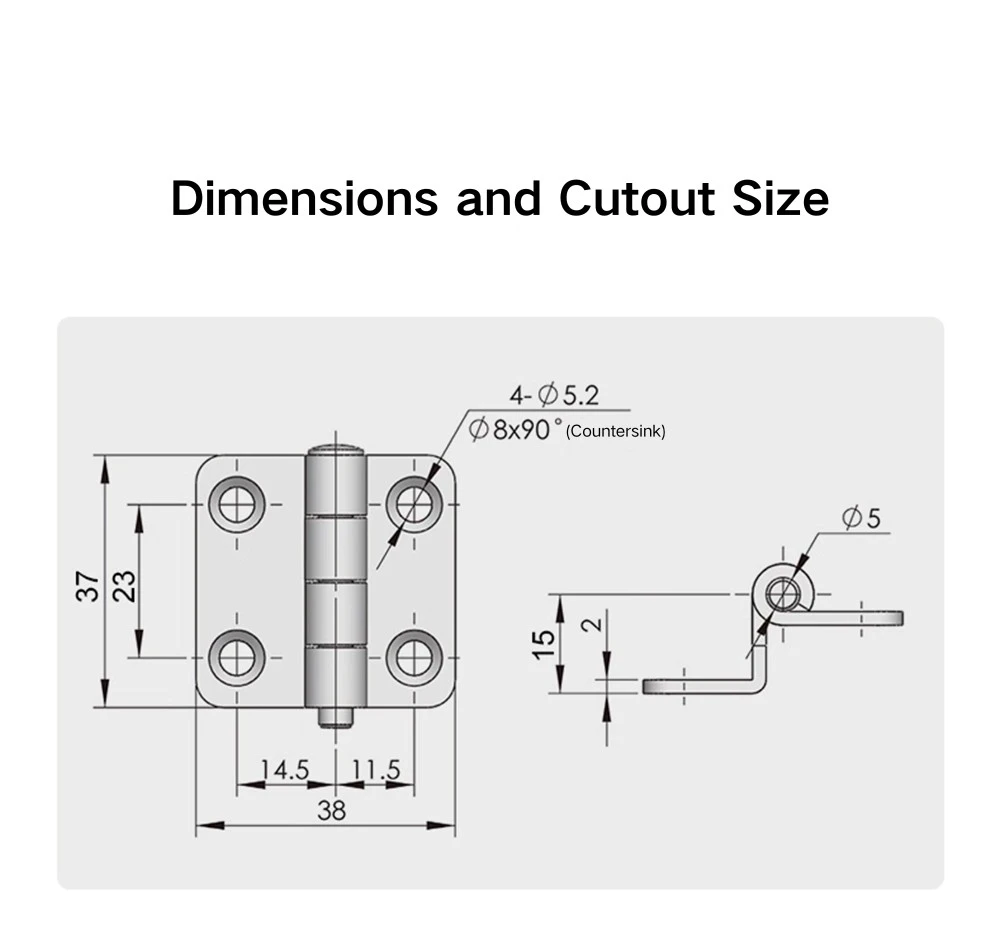

La charnière à triple courbure pour armoires industrielles mesure 38 mm de large et 37 mm de haut hors tout, avec une envergure de 23 mm au centre. Les deux vantaux sont asymétriques (le vantail le plus large mesure 14,5 mm et le vantail le plus étroit mesure 11,5 mm), ce qui signifie que la charnière n'est pas réversible entre la porte et le cadre sans changer de côté. Le diamètre du canon est de Φ5 mm et le profil latéral présente une hauteur totale de 15 mm avec un pas de 2 mm au niveau du coude, donnant au vantail sa forme décalée.

Chaque vantail de la charnière triple courbure pour armoires industrielles comporte deux trous de montage : Φ5,2 mm de diamètre avec une fraisure Φ8×90°, pour quatre points de fixation au total. Le profil fraisé permet aux vis à tête plate d'affleurer la surface du vantail, de sorte qu'il n'y a pas de quincaillerie fière de la face de la charnière après l'installation. La longueur des vis doit être sélectionnée en fonction du panneau de porte et de l'épaisseur du cadre à l'emplacement de montage.

Traitement de surface et matériau

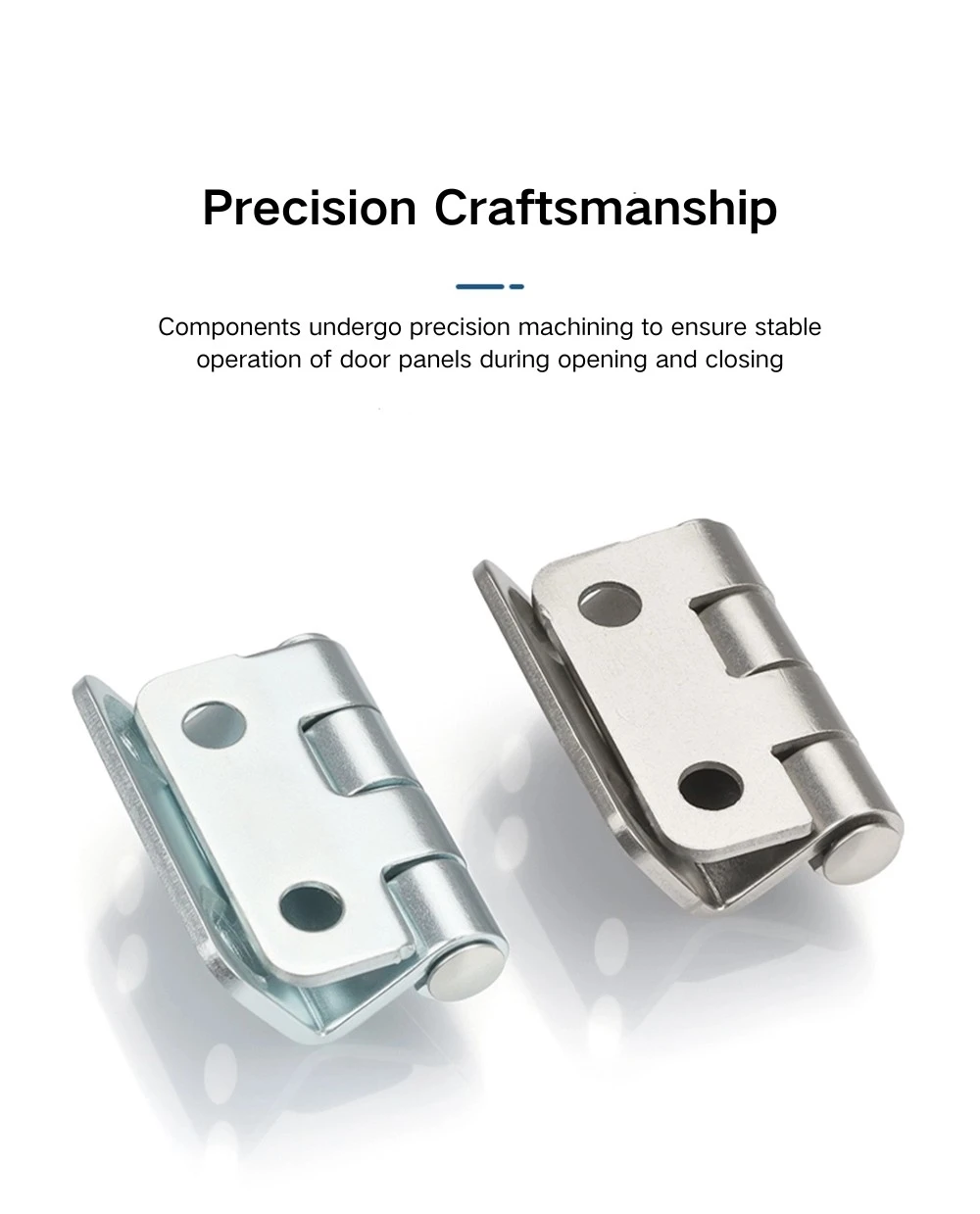

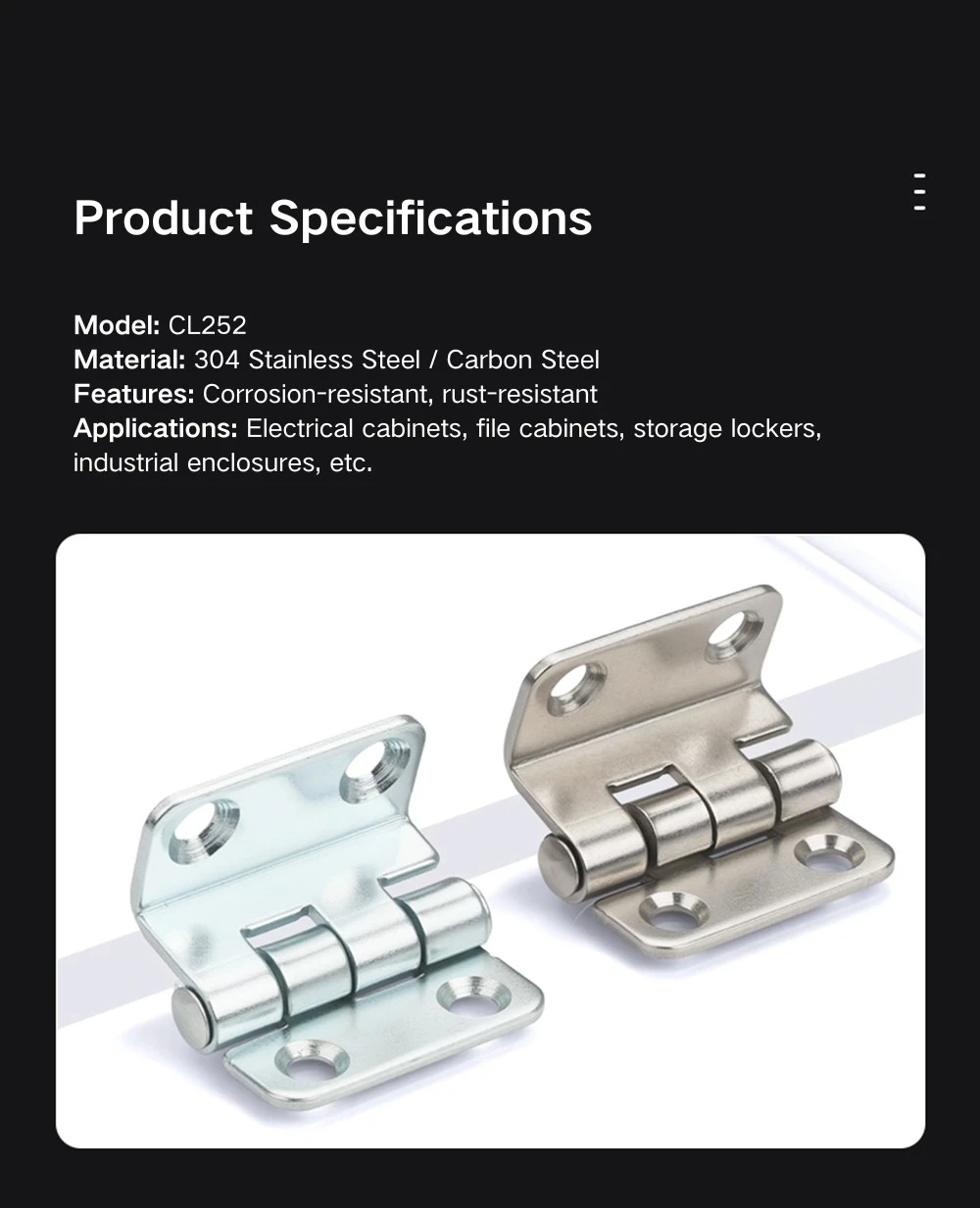

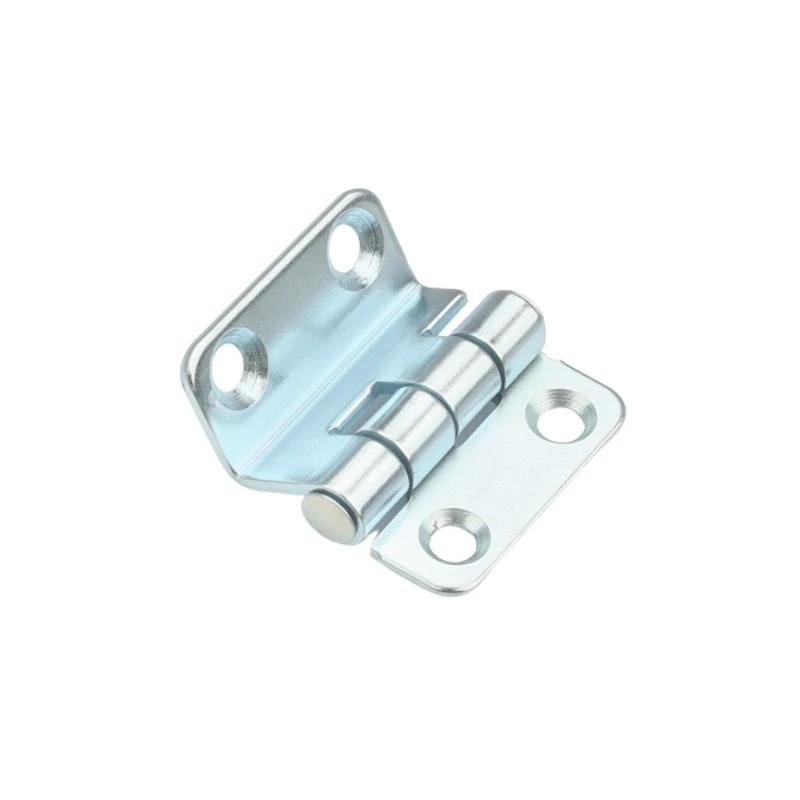

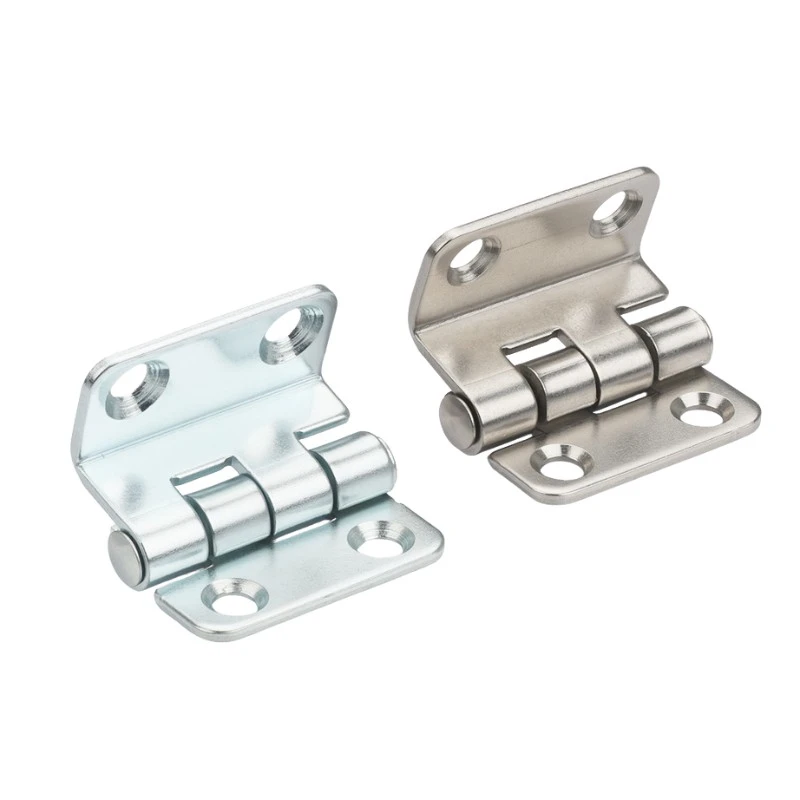

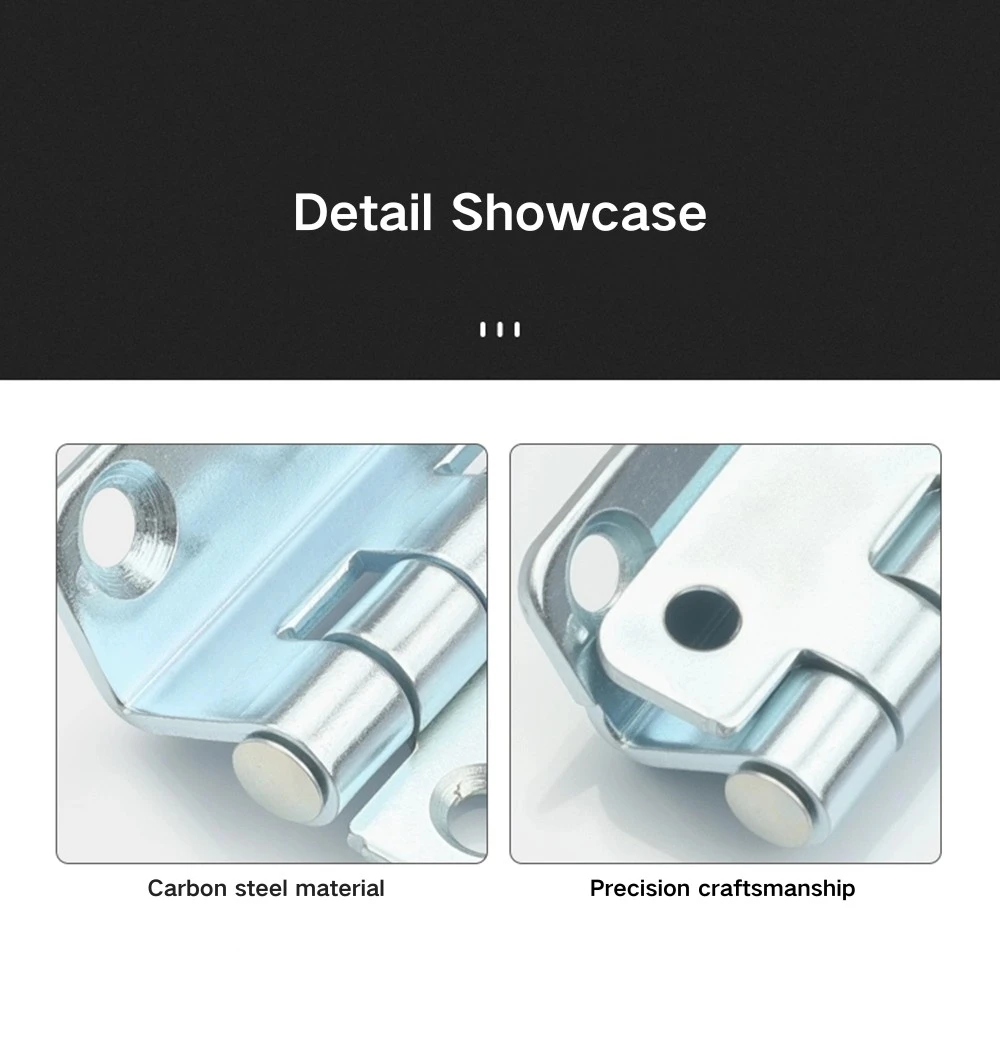

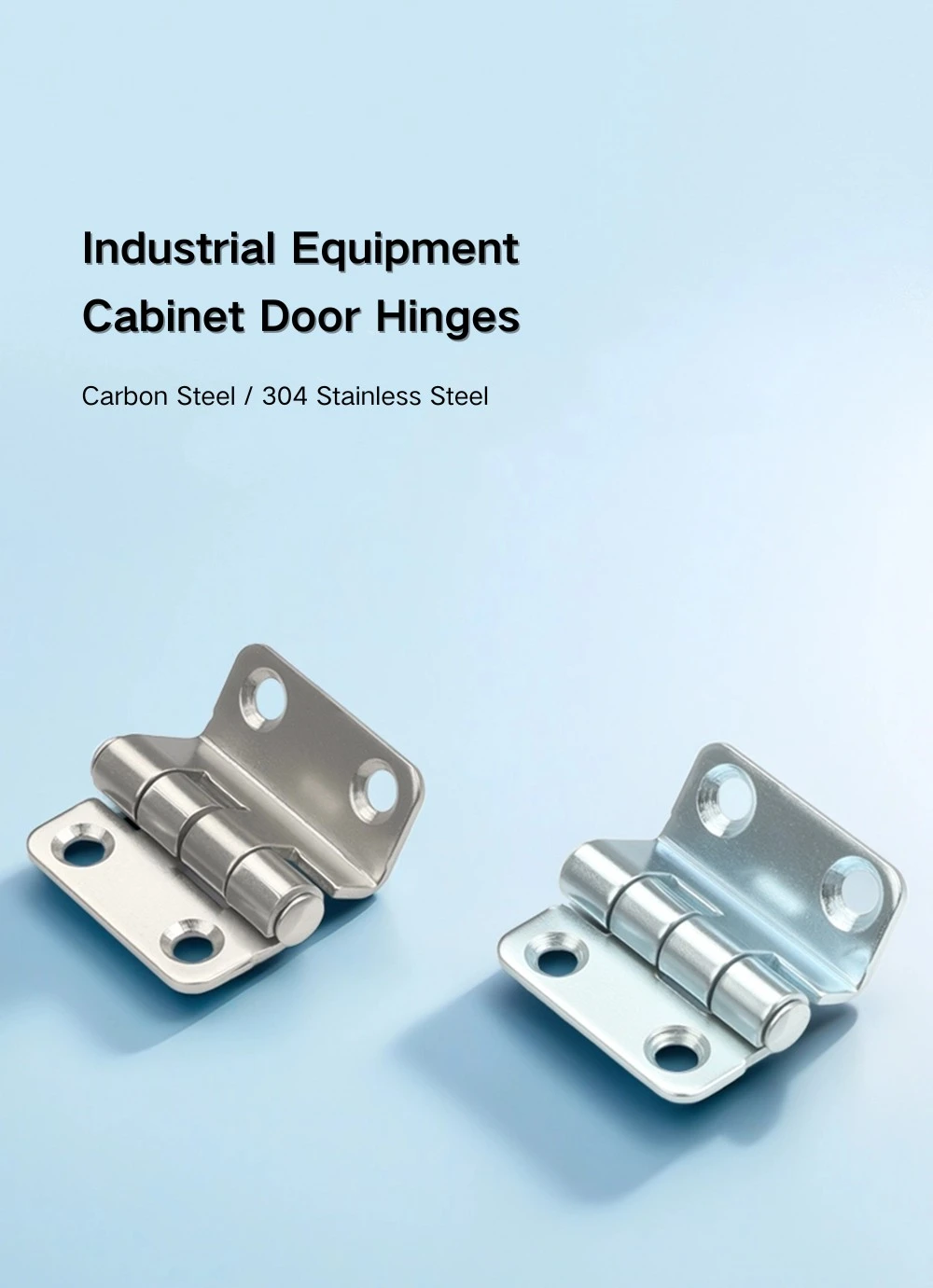

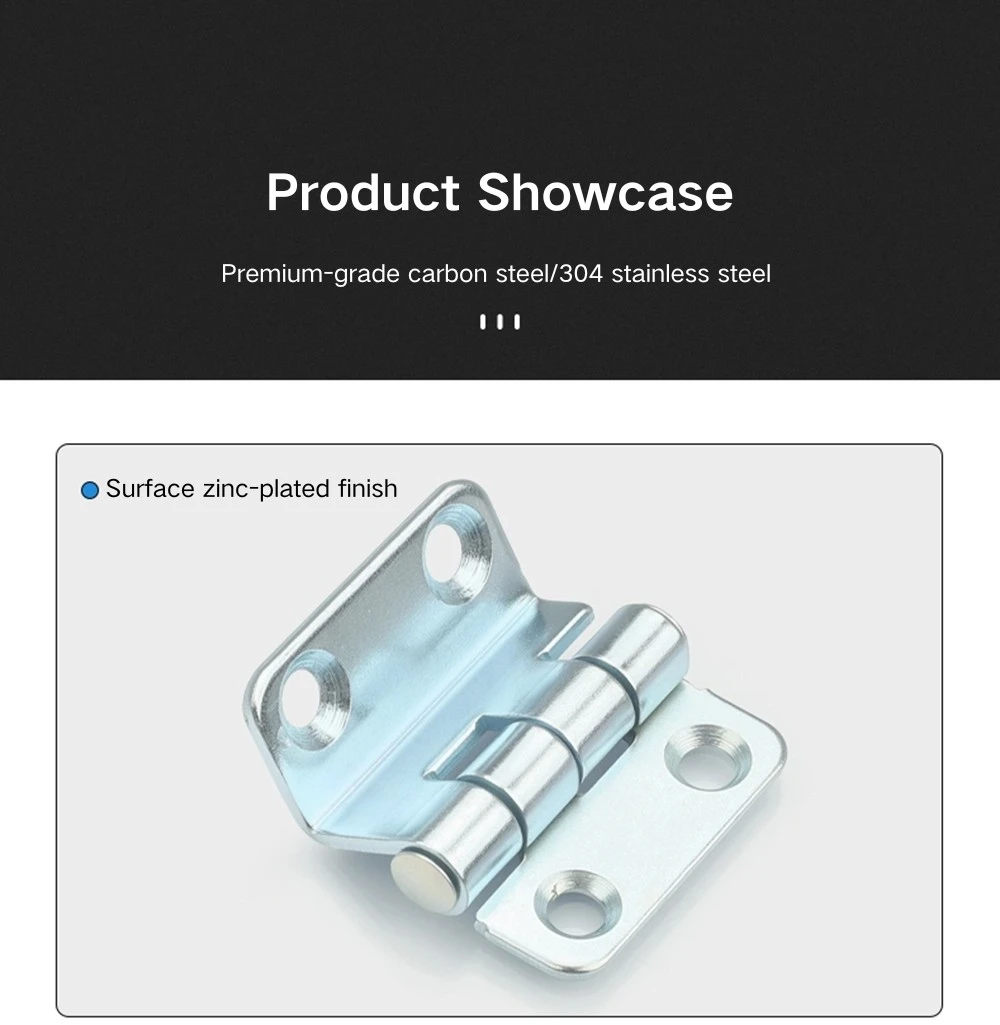

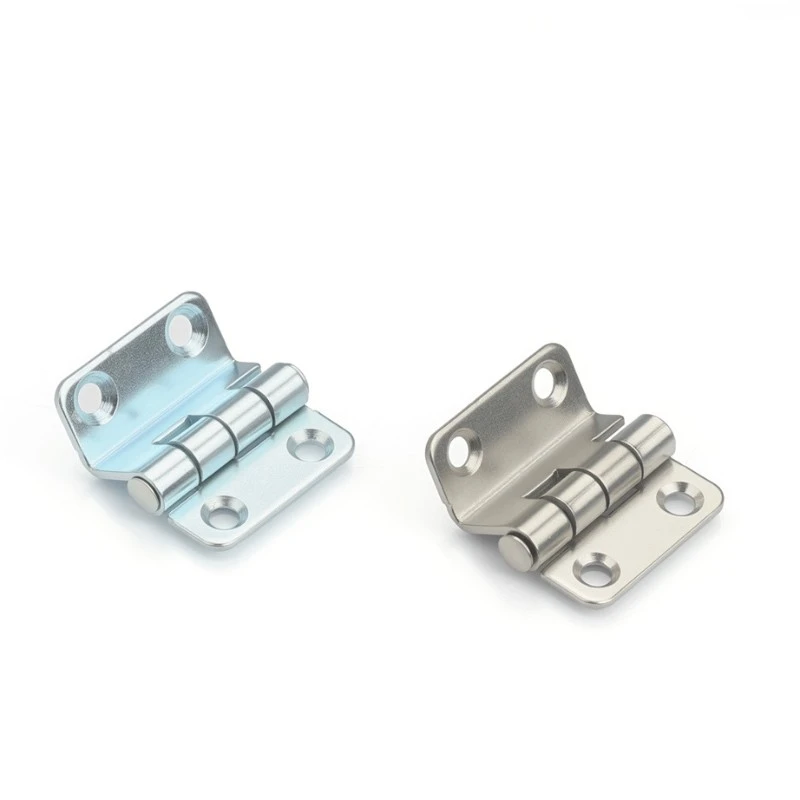

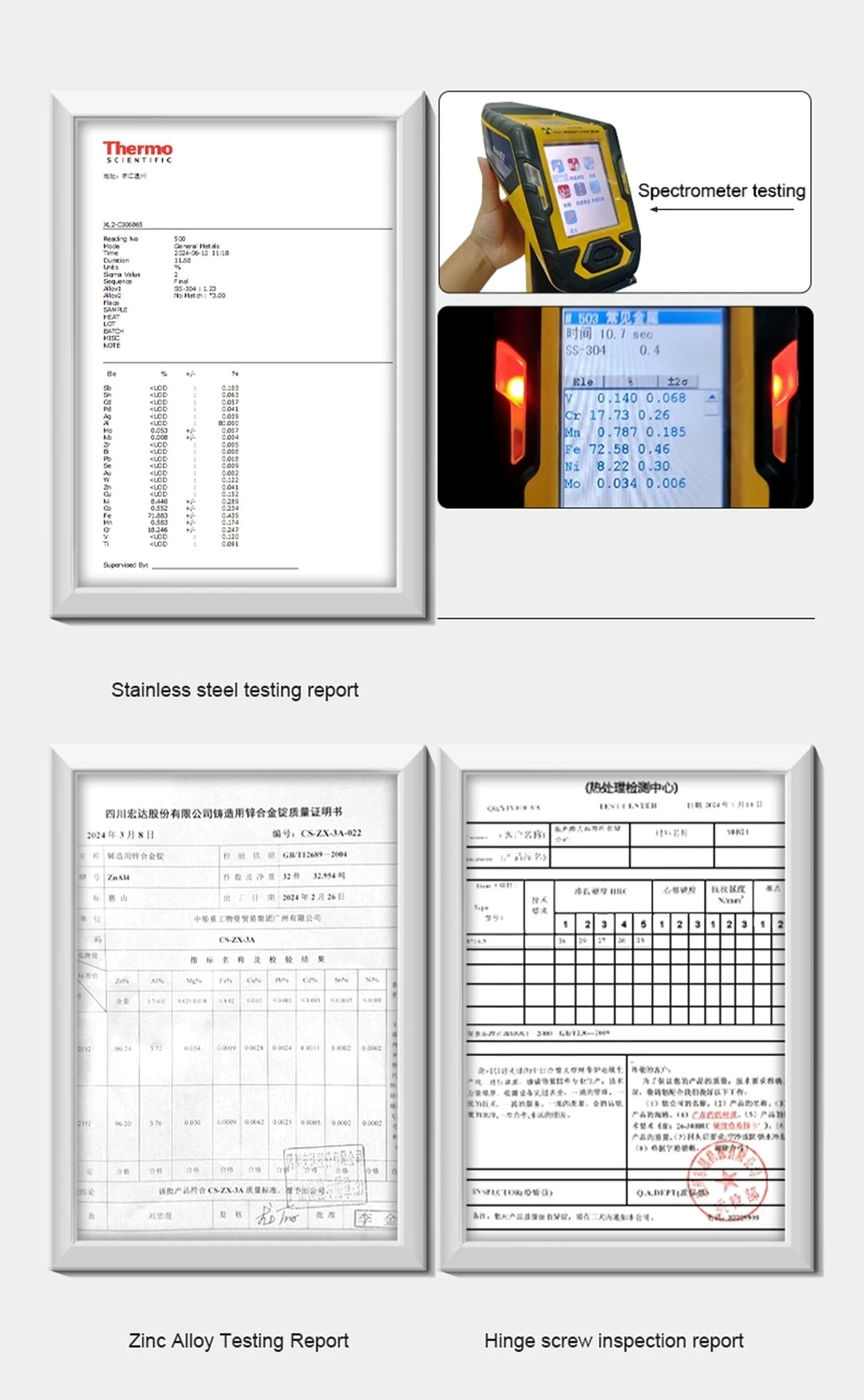

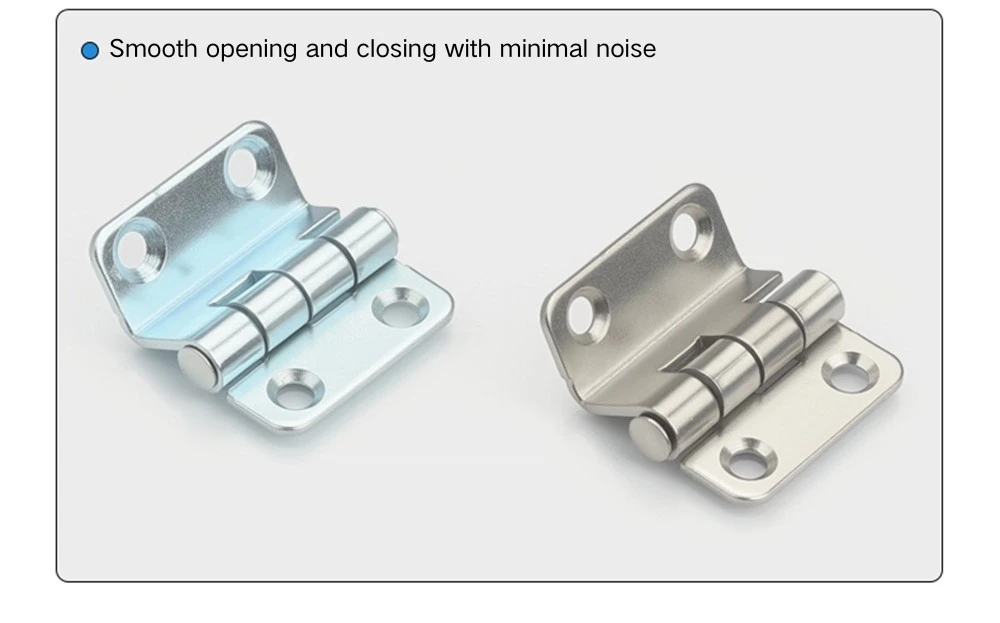

La charnière triple courbure pour armoires industrielles est disponible en deux options de matériaux. La version en acier au carbone présente une finition galvanisée qui offre une protection contre la corrosion pour les environnements d'enceintes intérieures standard : tableaux de distribution, panneaux de commande et armoires d'équipement dans des espaces secs ou climatisés. Il s'agit du choix le plus courant pour les applications générales d'armoires industrielles où les exigences en matière de coût et de corrosion sont modérées.

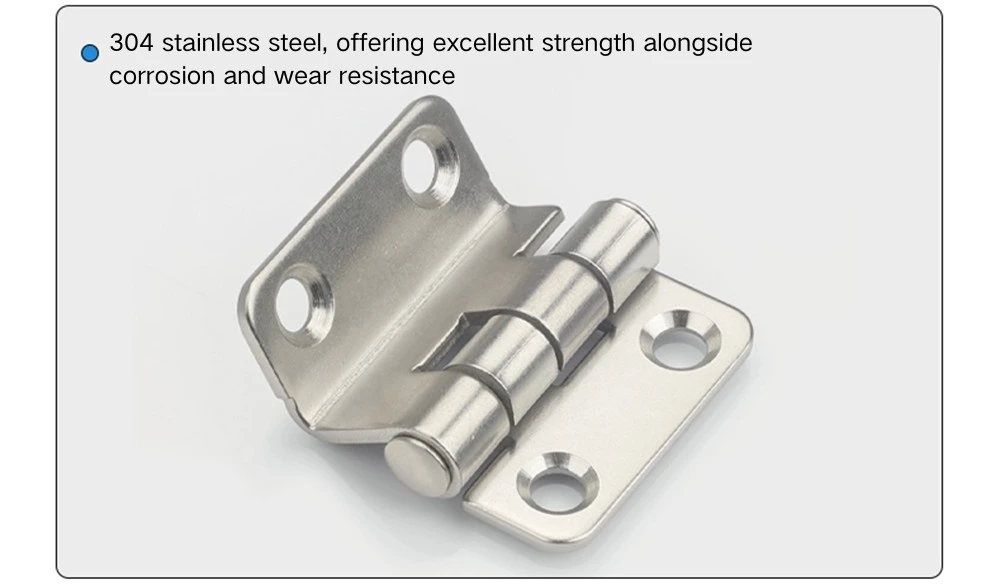

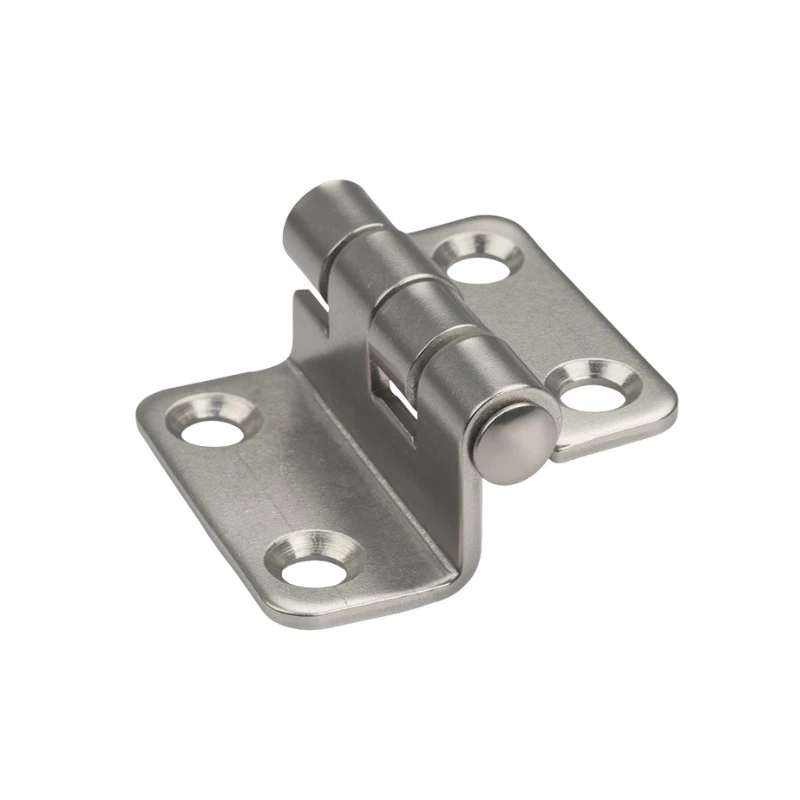

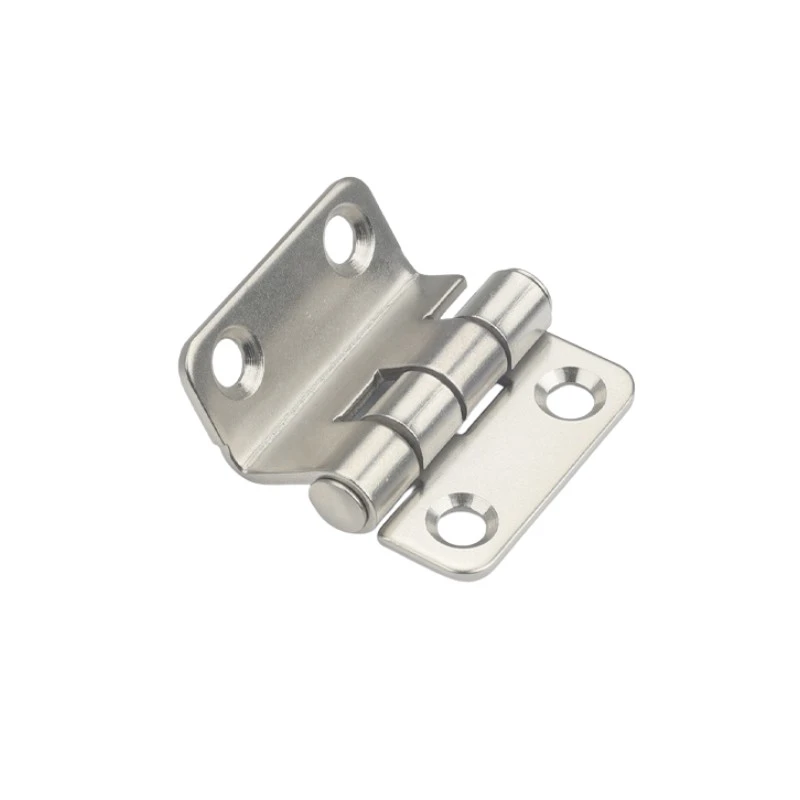

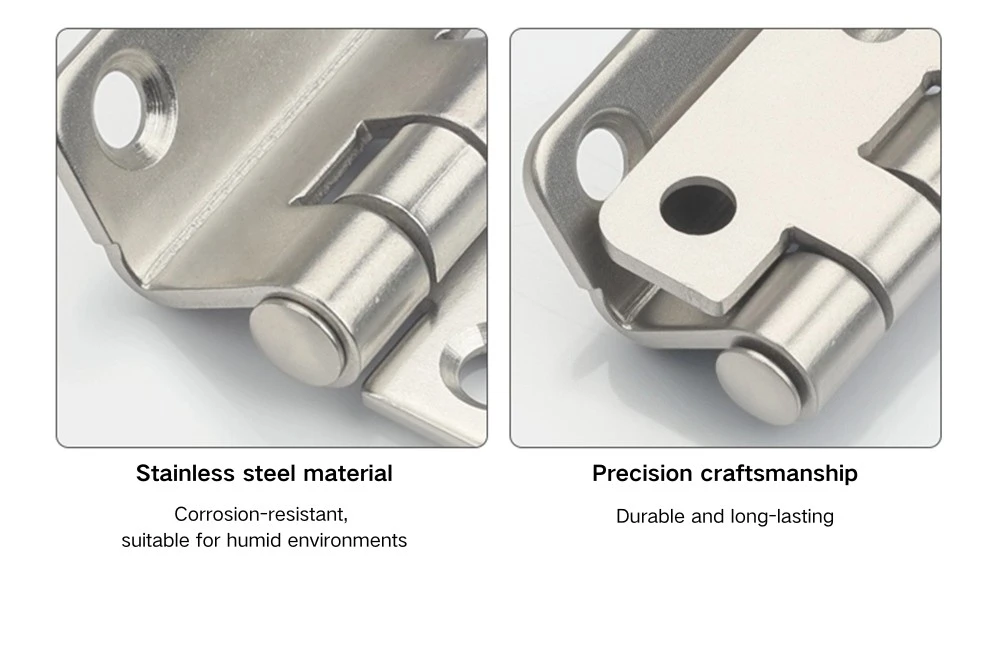

La charnière triple courbure en acier inoxydable 304 pour armoires industrielles subit un polissage vibratoire, qui donne une surface mate uniforme en faisant culbuter les pièces pour éliminer les bavures et les arêtes vives. Il ne s'agit pas d'une finition brossée ou miroir : le résultat est une apparence uniforme et peu brillante adaptée à un usage industriel. La version en acier inoxydable est le choix idéal pour les boîtiers situés dans des environnements humides, des installations extérieures ou partout où la finition en acier au carbone galvanisé ne résisterait pas au fil du temps.

Scénarios d'application

La charnière à triple courbure pour armoires industrielles convient parfaitement aux portes de panneaux de distribution électrique, aux boîtiers d'appareillage de commutation et aux portes d'armoires d'équipements industriels où une charnière compacte à visser avec un angle d'ouverture de 90° est nécessaire. Le faible encombrement fonctionne bien sur les portes d'armoires et les boîtiers plus légers où une grande charnière serait disproportionnée par rapport à la taille de la porte.

L'installation à vis uniquement sur la charnière à triple courbure pour armoires industrielles la rend également adaptée aux fabricants d'armoires qui ne soudent pas les charnières pendant la fabrication : les quatre points de fixation fraisés vont directement dans le panneau et le cadre de porte sans aucune préparation supplémentaire. L'angle d'ouverture de 90° est suffisant pour la plupart des exigences d'accès aux panneaux, et le siège à vis affleurant maintient la face de la porte propre une fois la charnière installée.

FAQ

Q1 : Quelles sont les dimensions de la charnière CL252 ?

Le CL252 mesure 38 mm de large et 37 mm de haut hors tout, avec une envergure de 23 mm. Les deux feuilles sont asymétriques : 14,5 mm d'un côté et 11,5 mm de l'autre. Le diamètre du canon est de Φ5 mm.

Q2 : Comment le CL252 est-il installé ?

L'installation se fait uniquement par montage à vis – pas de soudure. Chaque vantail est doté de deux trous fraisés de Φ5,2 mm (Φ8×90°), soit quatre points de fixation au total. Les vis à tête plate affleurent la surface du vantail après l'installation.

Q3 : Quels matériaux sont disponibles ?

Le CL252 est disponible en acier au carbone galvanisé et en acier inoxydable 304 avec une finition polie par vibration. L'acier au carbone convient aux environnements intérieurs et secs ; L'acier inoxydable est le meilleur choix pour les applications d'enceintes humides ou extérieures.

Q4 : Qu’est-ce que le polissage vibratoire ?

Le polissage vibratoire est un processus de culbutage qui élimine les bavures et les arêtes vives de la surface de la pièce, laissant une finition mate uniforme et peu brillante. Il ne s'agit pas d'une finition brossée ou miroir. Sur la version CL252 en acier inoxydable, il donne un aspect industriel uniforme sans marques de surface réfléchissantes ou directionnelles.

Q5 : Les deux vantaux sont-ils interchangeables entre la porte et le cadre ?

Non, les feuilles sont asymétriques (14,5 mm et 11,5 mm), donc les côtés les plus larges et les plus étroits sont fixes. Assurez-vous d'orienter la charnière avec le vantail correct contre le panneau de porte et le cadre avant de percer ou de fixer.

Q6 : À quels types d’armoires le CL252 est-il adapté ?

La charnière d'armoire industrielle CL252 est utilisée sur les portes de panneaux de distribution électrique, les boîtiers d'appareillage de commutation, les portes d'armoires de commande et les armoires d'équipement industriel général, en particulier lorsqu'une charnière compacte à visser est préférée et qu'un angle d'ouverture de 90° est suffisant.
