Charnière carrée avec trous fraisés

Pour les commandes de charnières d'armoires en gros, Yitai Lock propose la charnière carrée avec trous fraisés en CL235-1 et CL235-2, afin que vous puissiez couvrir différentes tailles de porte sans changer de fournisseur. Le CL235-1 est le plus grand des deux avec 64 × 79 mm, tandis que le CL235-2 avec 54 × 64 mm fonctionne bien sur les portes plus légères ou plus petites. Les vis ne sont pas incluses mais peuvent être commandées séparément – ​​généralement en paquets de 1 000, avec de plus petites quantités disponibles si vous contactez directement.

Options et dimensions du modèle

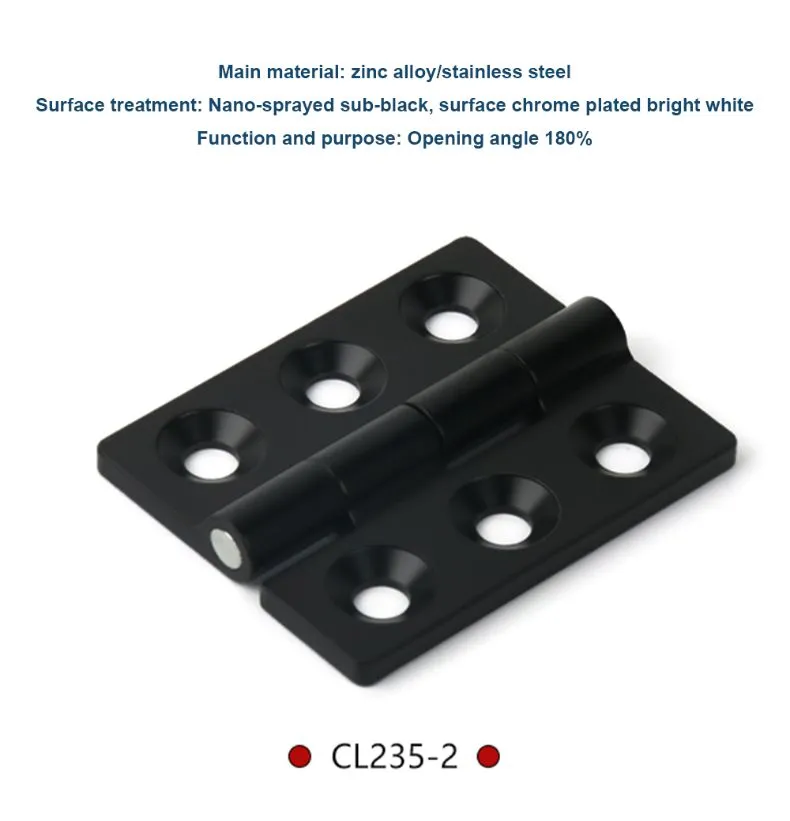

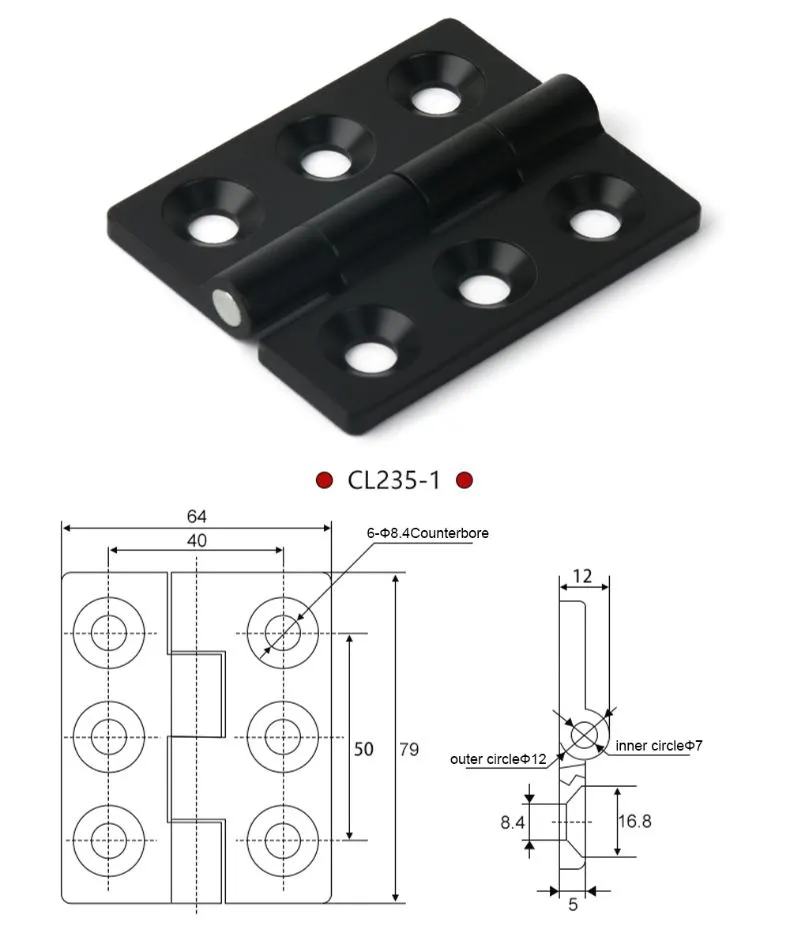

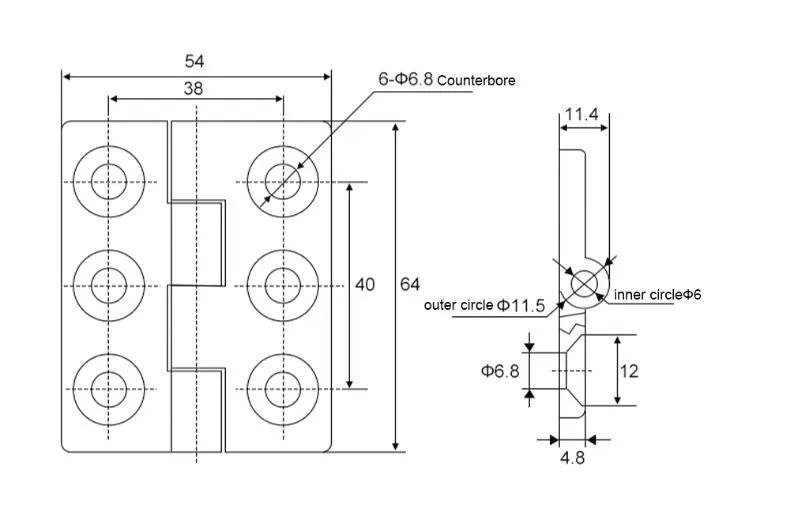

La charnière carrée à trous fraisés est proposée en deux modèles de base. Le CL235-1 mesure 64 × 79 mm, avec une épaisseur de feuille de 5 mm en alliage de zinc et de 5,6 mm en acier inoxydable 304. Le CL235-2 est le plus petit des deux avec 54 × 64 mm, avec une épaisseur d'alliage de zinc de 4,8 mm et une épaisseur d'acier inoxydable de 5,5 mm.

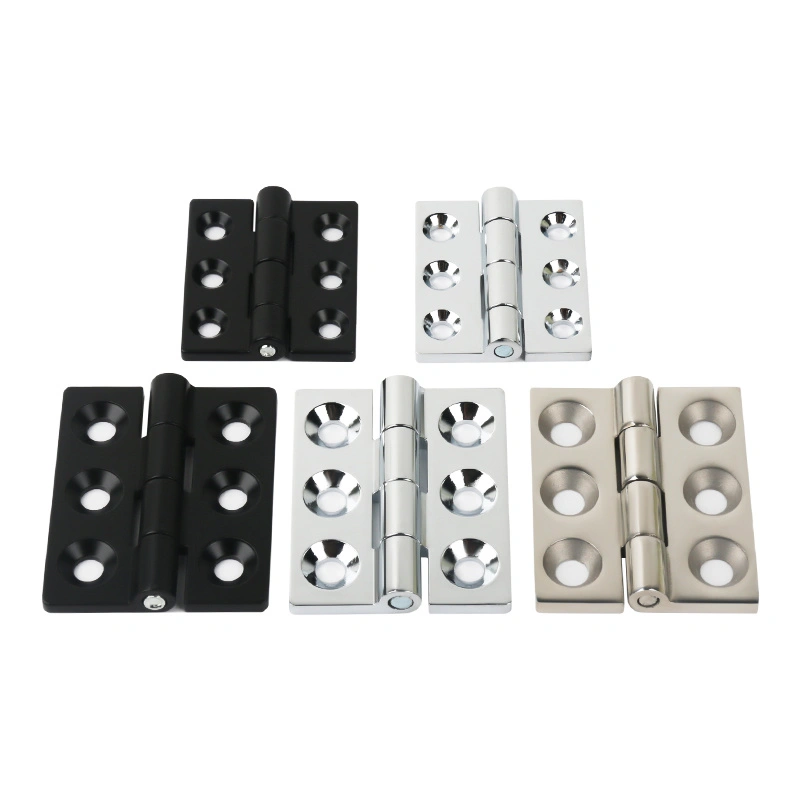

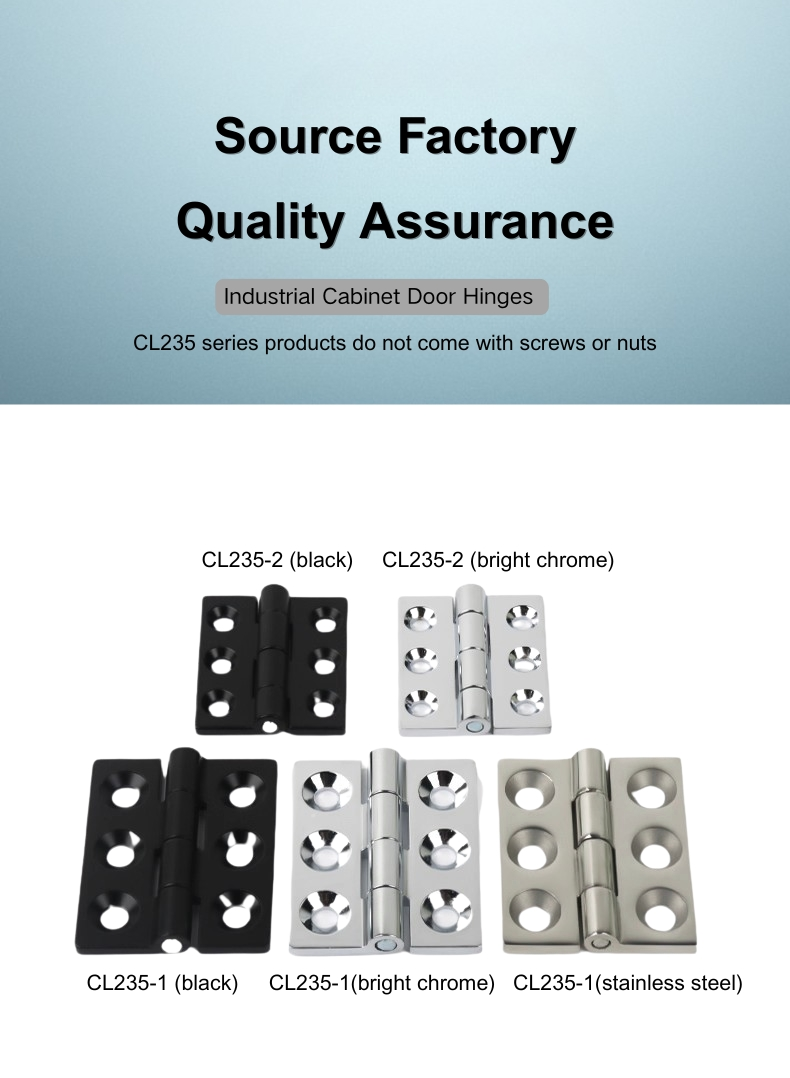

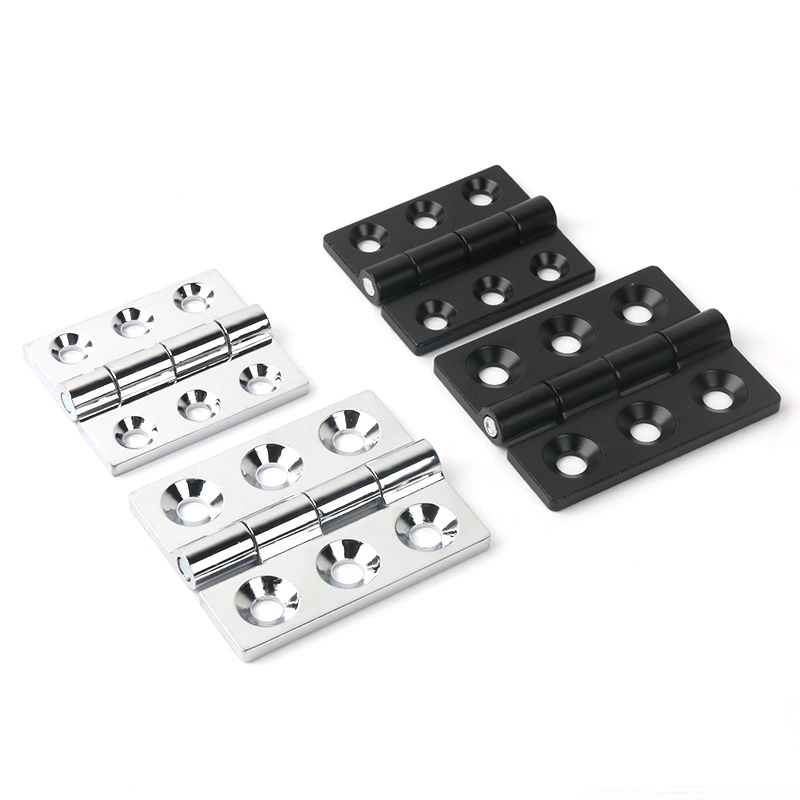

Chaque modèle est disponible dans plusieurs combinaisons de matériaux et de finitions. Les charnières carrées avec trous fraisés CL235-1 et CL235-2 sont toutes deux disponibles en alliage de zinc noir et en alliage de zinc blanc brillant. Les CL235-1 et CL235-2 sont également disponibles en acier inoxydable brossé, soit un total de six variantes pour les deux modèles. Cette gamme permet aux prescripteurs d'adapter la finition des charnières à la surface de l'armoire ou à l'environnement d'exploitation.

Spécifications du trou fraisé

Les trous fraisés de la charnière carrée à trous fraisés sont dimensionnés pour correspondre à chaque modèle et matériau. Sur le CL235-1, le diamètre de fraisage est de Φ8,5 mm pour les versions en alliage de zinc et de Φ9,5 mm pour les versions en acier inoxydable. Sur le CL235-2, le diamètre de fraisage est de Φ6,8 mm pour les deux types de matériaux.

Le choix des vis doit tenir compte de l’épaisseur du panneau de porte, de l’épaisseur du vantail de la charnière et de la profondeur de la fraisure. La charnière carrée avec trous fraisés est conçue de telle sorte que les vis correctement sélectionnées affleurent ou juste en dessous de la surface du vantail. Les vis ne sont pas incluses avec la charnière mais peuvent être achetées séparément ; les paquets standard contiennent 1 000 pièces ou plus, et des quantités plus petites sont disponibles sur demande.

Matériau et finition de surface

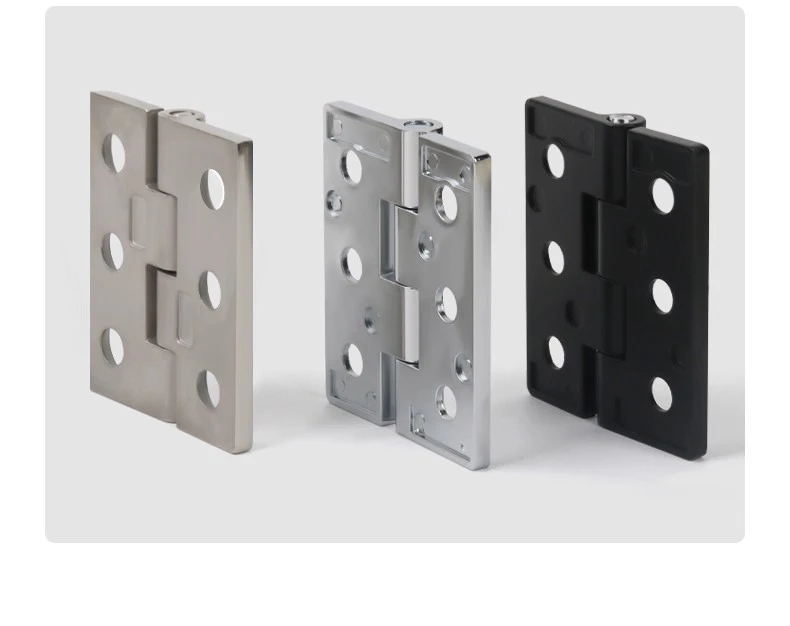

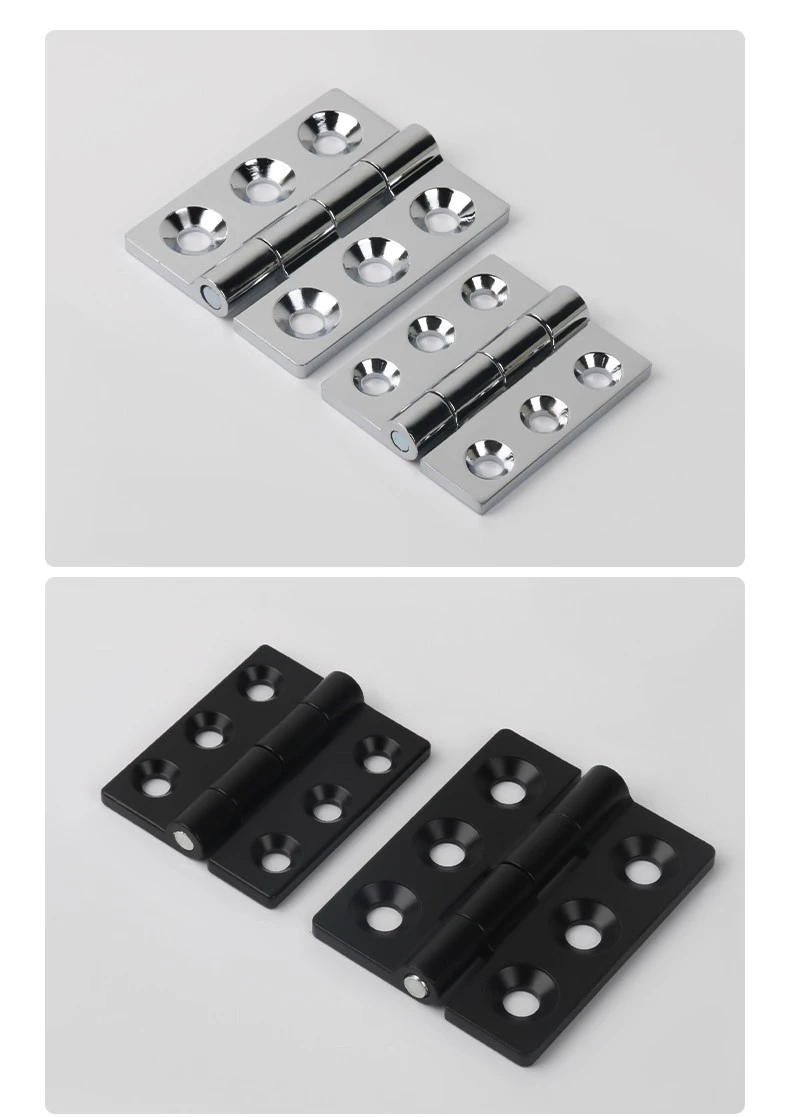

La charnière carrée avec trous fraisés est fabriquée par moulage sous pression, ce qui donne à chaque vantail une cohérence dimensionnelle précise à travers les lots de production. Les versions en alliage de zinc sont dotées d'une finition noir brillant ou blanc brillant : ces deux options de revêtement durable sont adaptées aux environnements d'armoires intérieures. Les versions en acier inoxydable utilisent un matériau de qualité 304 avec une finition brossée, qui offre une résistance à la corrosion adaptée aux boîtiers dans un environnement humide ou légèrement corrosif.

Il convient de noter que la variante en acier inoxydable de la charnière carrée à trous fraisés présente une épaisseur de feuille légèrement supérieure à celle de son équivalent en alliage de zinc : 5,6 mm contre 5 mm sur la CL235-1 et 5,5 mm contre 4,8 mm sur la CL235-2. Cette différence doit être prise en compte lors du calcul du dégagement de la porte ou de la sélection de la longueur des vis pour les installations en acier inoxydable.

Scénarios d'application

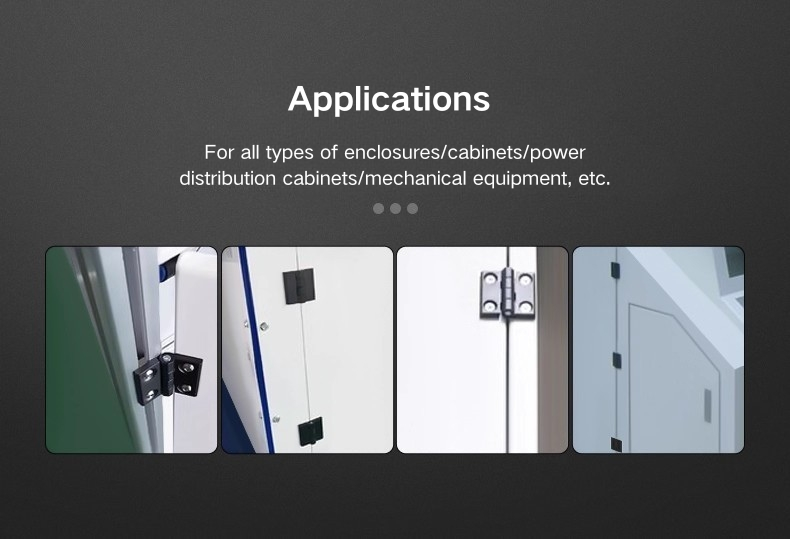

La charnière carrée à trous fraisés s'adapte à de nombreux types d'armoires différents : les boîtes de distribution, les boîtiers d'appareillage de commutation, les panneaux de commande et les armoires à cadre en profilé d'aluminium sont tous des modèles courants. Le vantail carré repose à plat et offre une surface d'appui solide, qui résiste bien aux portes qui s'ouvrent et se ferment régulièrement ou qui doivent supporter un peu de poids.

Là où la charnière carrée à trous fraisés a tendance à être spécifiée, c'est là où la façade de la porte doit rester propre et épurée. Avec des vis affleurantes, il n'y a pas de matériel fier de la surface qui pourrait s'accrocher au câblage ou s'accrocher pendant la maintenance. La version en alliage de zinc noir a tendance à être utilisée sur des armoires sombres ou revêtues de poudre ; L'acier inoxydable brossé est choisi pour les enceintes extérieures ou partout où l'humidité est un facteur.

FAQ

Q1 : Quelles sont les deux tailles disponibles pour cette charnière d'armoire ?

Le CL235-1 mesure 64*79 mm et le CL235-2 mesure 54*64 mm. Les deux sont disponibles en alliage de zinc et en acier inoxydable 304 brossé, les versions en alliage de zinc étant également proposées en finitions noir et blanc brillant.

Q2 : Quelles options de finition sont disponibles ?

Les charnières d'armoire CL235-1 et CL235-2 sont disponibles en alliage de zinc noir, en alliage de zinc blanc brillant et en acier inoxydable brossé. Il n’y a pas d’option de miroir ou d’acier inoxydable peint dans la gamme actuelle.

Q3 : Les vis sont-elles incluses avec la charnière ?

Les vis ne sont pas incluses. Ils sont vendus séparément, généralement en paquets de 1 000 pièces ou plus. Pour les petites quantités, les acheteurs peuvent contacter directement Yitai Lock pour demander un prix en fonction de la quantité requise.

Q4 : Comment choisir la bonne longueur de vis ?

La longueur de la vis doit être sélectionnée en fonction de l'épaisseur de votre panneau de porte, de l'épaisseur du vantail de la charnière et de la profondeur à laquelle vous souhaitez que la vis repose dans le fraisage. Le diamètre de fraisage du CL235-1 est de Φ8,5 mm pour l'alliage de zinc et de Φ9,5 mm pour l'acier inoxydable ; sur le CL235-2, il est de Φ6,8 mm pour les deux types de matériaux.

Q5 : Quelle est la différence d’épaisseur entre les versions en alliage de zinc et en acier inoxydable ?

Sur le CL235-1, la feuille en alliage de zinc a une épaisseur de 5 mm et celle en acier inoxydable de 5,6 mm. Sur le CL235-2, l'alliage de zinc mesure 4,8 mm et l'acier inoxydable mesure 5,5 mm. Cette différence d'épaisseur doit être prise en compte lors de la sélection de la longueur des vis et du calcul du jeu de la porte.

Q6 : Cette charnière est-elle adaptée aux enceintes extérieures ?

La version en acier inoxydable 304 brossé convient aux environnements extérieurs ou à forte humidité en raison de sa résistance à la corrosion. Les versions en alliage de zinc sont mieux adaptées aux applications d'armoires intérieures où l'exposition à l'humidité est limitée.

Q7 : Quel processus de fabrication est utilisé ?

Les versions en alliage de zinc et en acier inoxydable de cette charnière d'armoire sont produites par moulage sous pression, ce qui garantit une cohérence dimensionnelle et une géométrie de trou propre tout au long du cycle de production.

Q8 : Cette charnière peut-elle être utilisée sur des cadres d'armoires en profilé d'aluminium ?

Oui. La conception à vantail carré et la disposition des trous fraisés rendent cette charnière d'armoire compatible avec les ensembles de portes d'armoire en profilé d'aluminium, à condition que la surface de montage ait une épaisseur suffisante pour accepter la longueur de vis utilisée.
