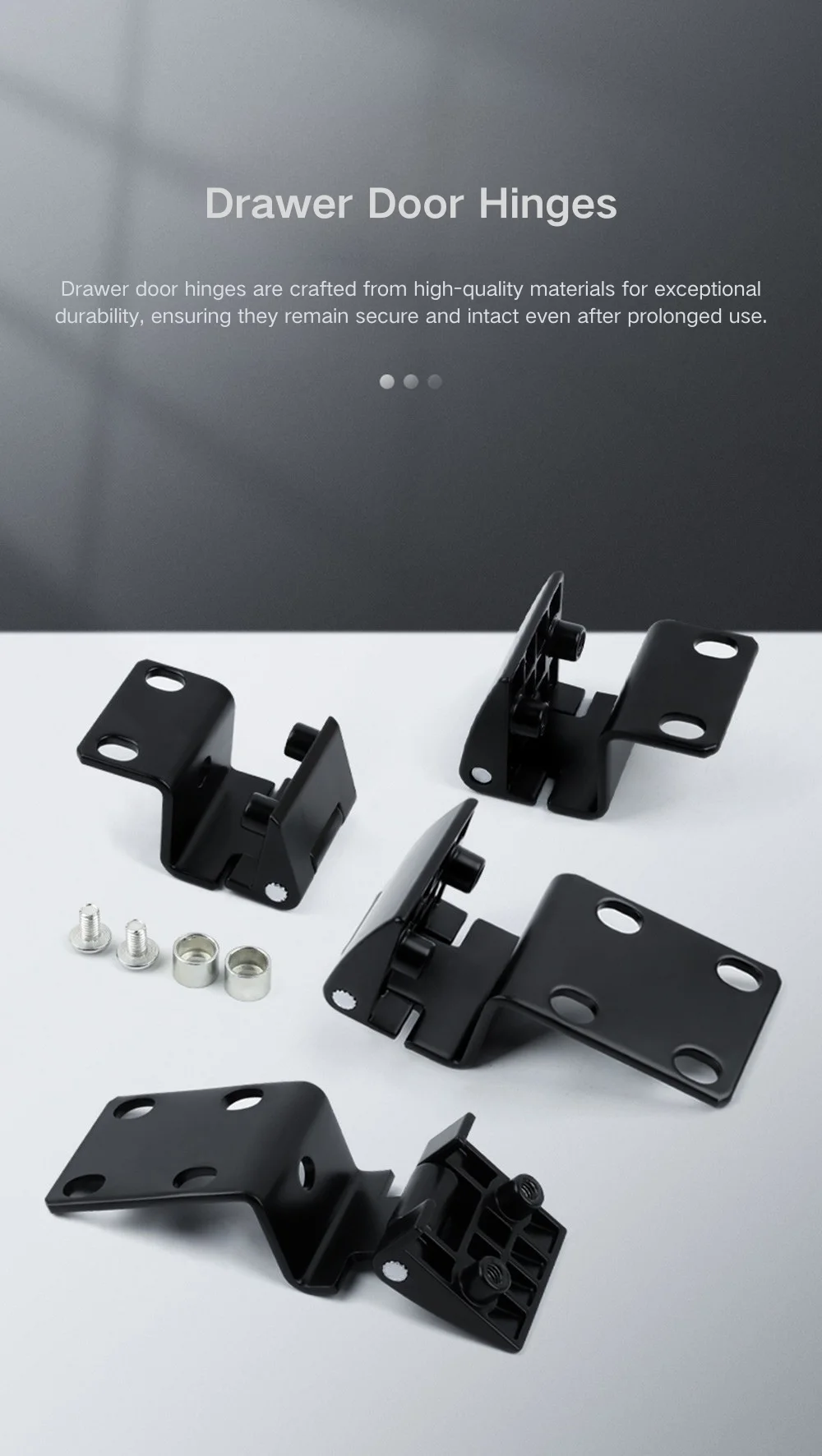

Charnière courbée latérale pour portes d'armoire électrique

Pour les charnières de porte d'armoire d'approvisionnement en gros de Yitai Lock pour les constructions d'armoires électriques ou d'armoires à tiroirs, la gamme de charnières courbées à montage latéral pour portes d'armoires électriques offre beaucoup de flexibilité - seize variantes au total, couvrant différentes profondeurs de cadre, épaisseurs de panneaux de porte et configurations de plaques de montage dans les séries CL803, CL901, CL903 et CL233. Les plaques de montage avant de la plupart des modèles partagent un encombrement constant de 36 × 17,7 mm ou 25 × 17,7 mm avec une fixation par fente ou trou rond, ce qui facilite la sélection du bon modèle en fonction du profil de votre cadre sans avoir à repenser la disposition des panneaux de porte.

Modèle de produit	Charnière d'armoire latérale
Traitement de surface	Alliage de zinc
Matériaux optionnels	Noir/Bleu Sable
Usage	Convient à différents types d'armoires électriques, de boîtiers de commande, etc.

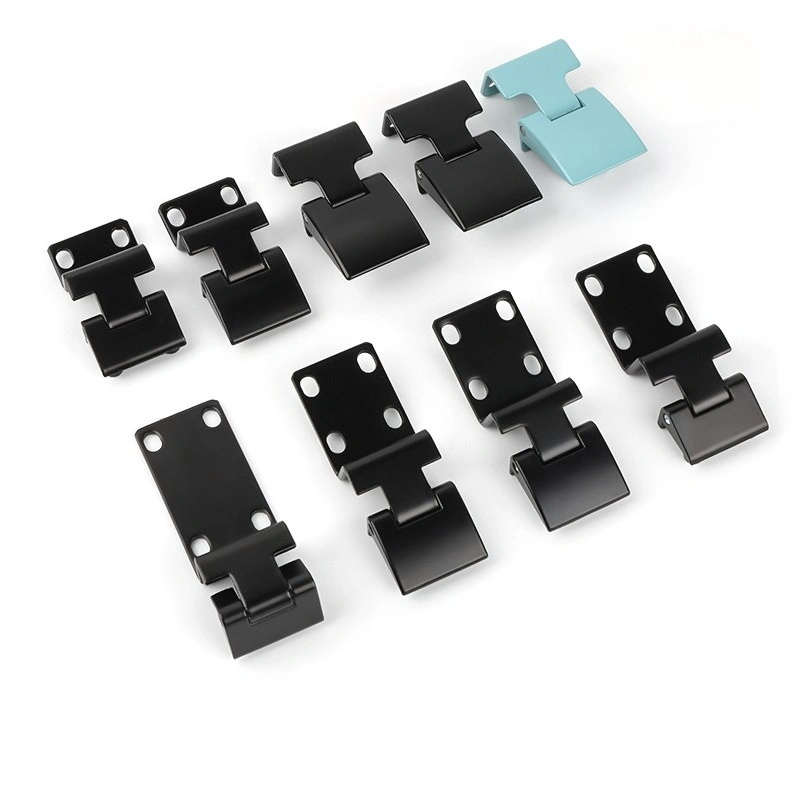

Gamme de modèles et aperçu des séries

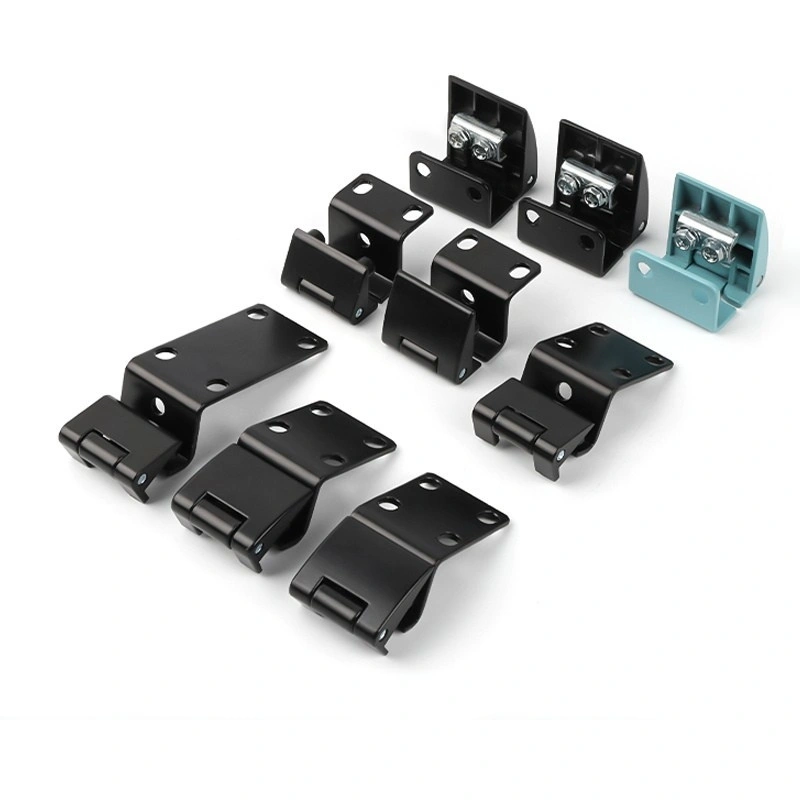

La charnière courbée à montage latéral pour portes d'armoires électriques est organisée en quatre séries. La série CL803 comprend trois modèles — CL803A-25, CL803B-20, CL803B-25 et CL803D-25 — tous en alliage de zinc noir, avec des largeurs de plaque avant de 36 mm ou 39 mm selon le modèle. Le CL803A-25 utilise une plaque avant à double vis de 39 × 20 mm avec un espacement des trous de 12 mm ; les modèles CL803B et CL803D utilisent une plaque de 36 × 25 mm avec fixation par fente.

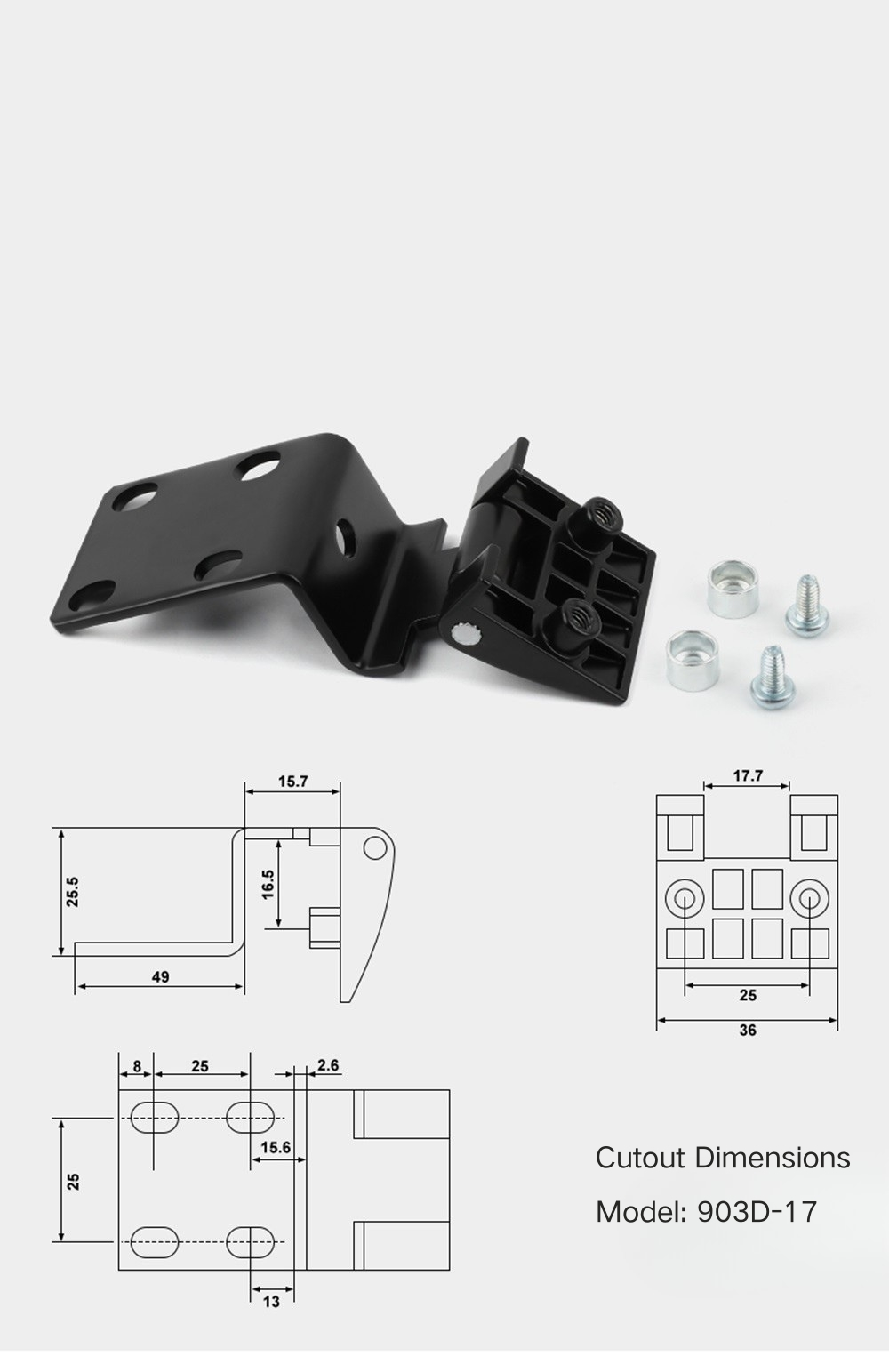

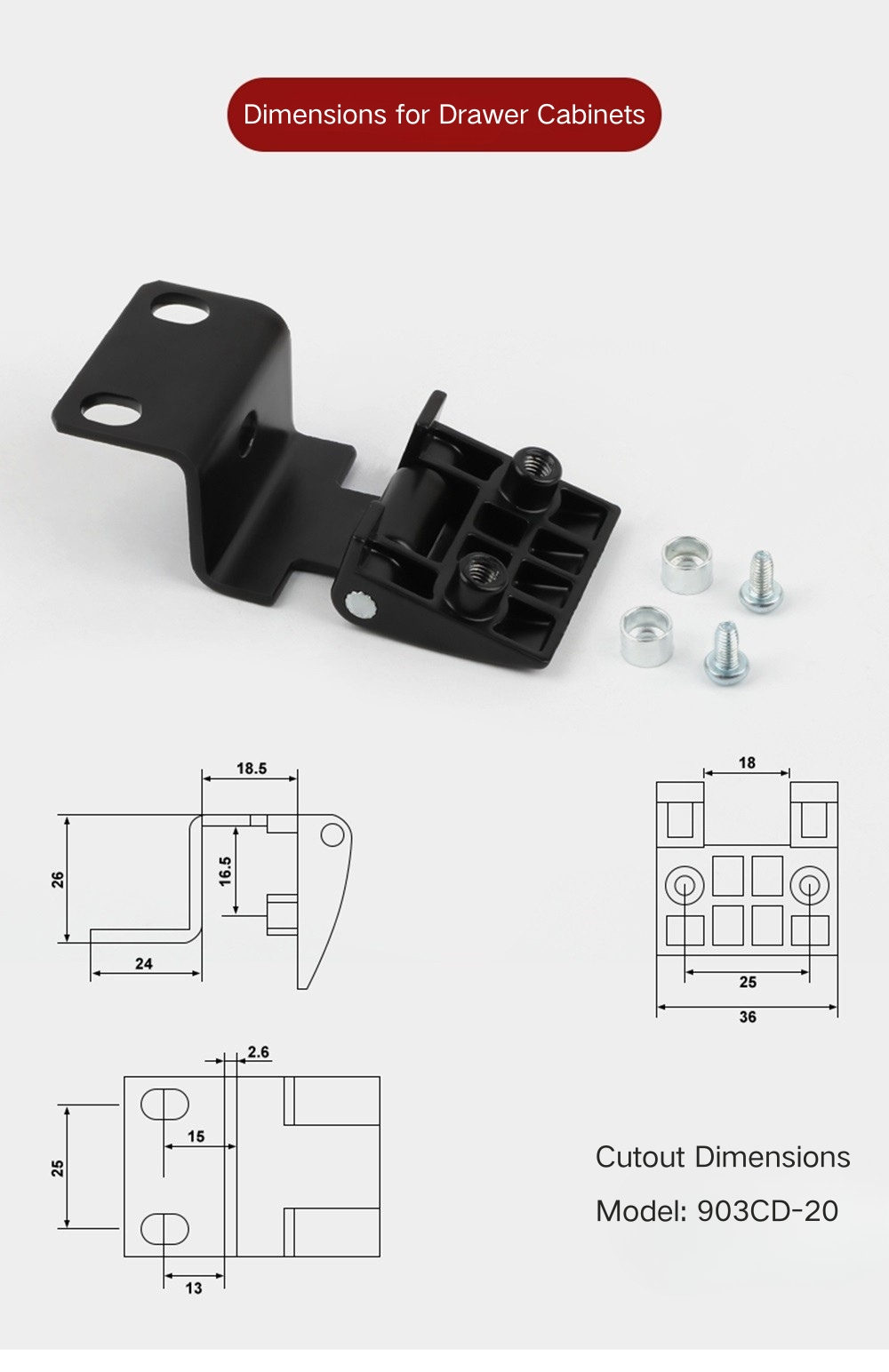

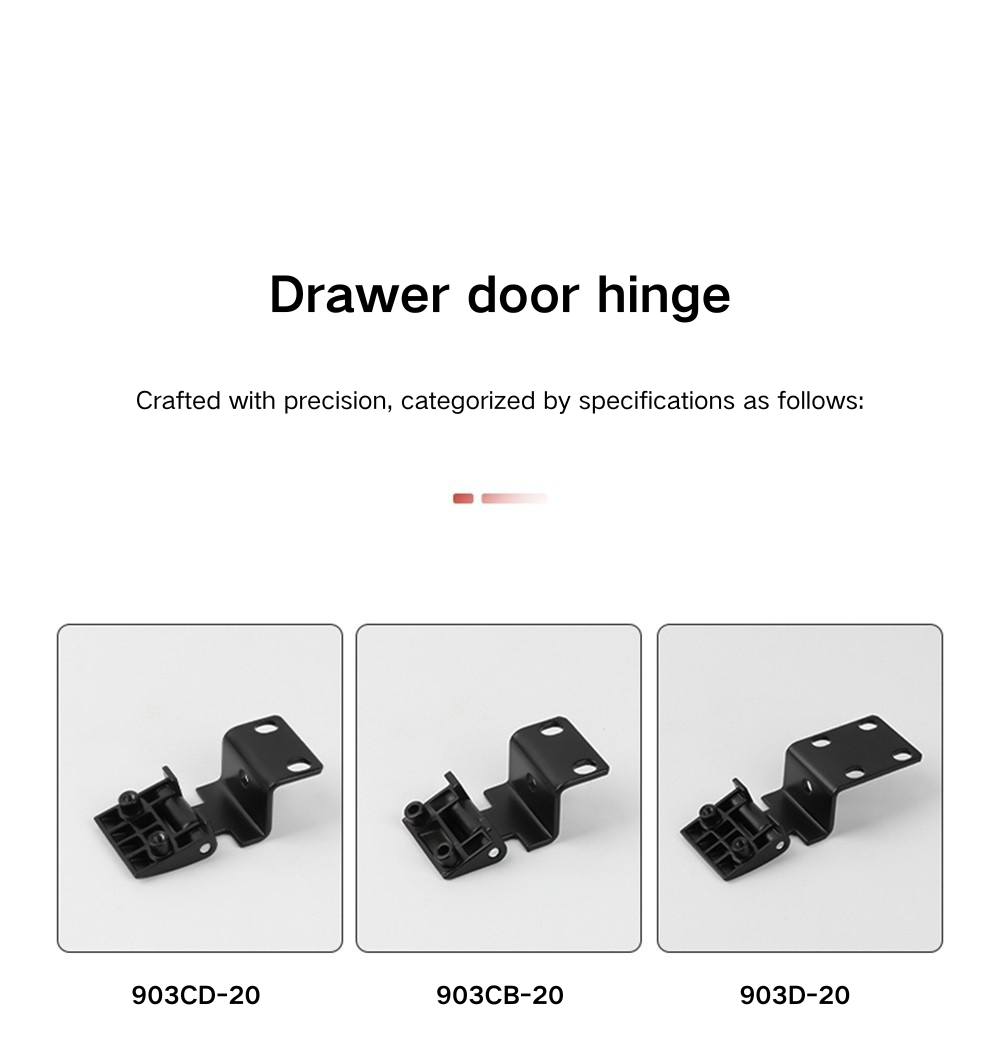

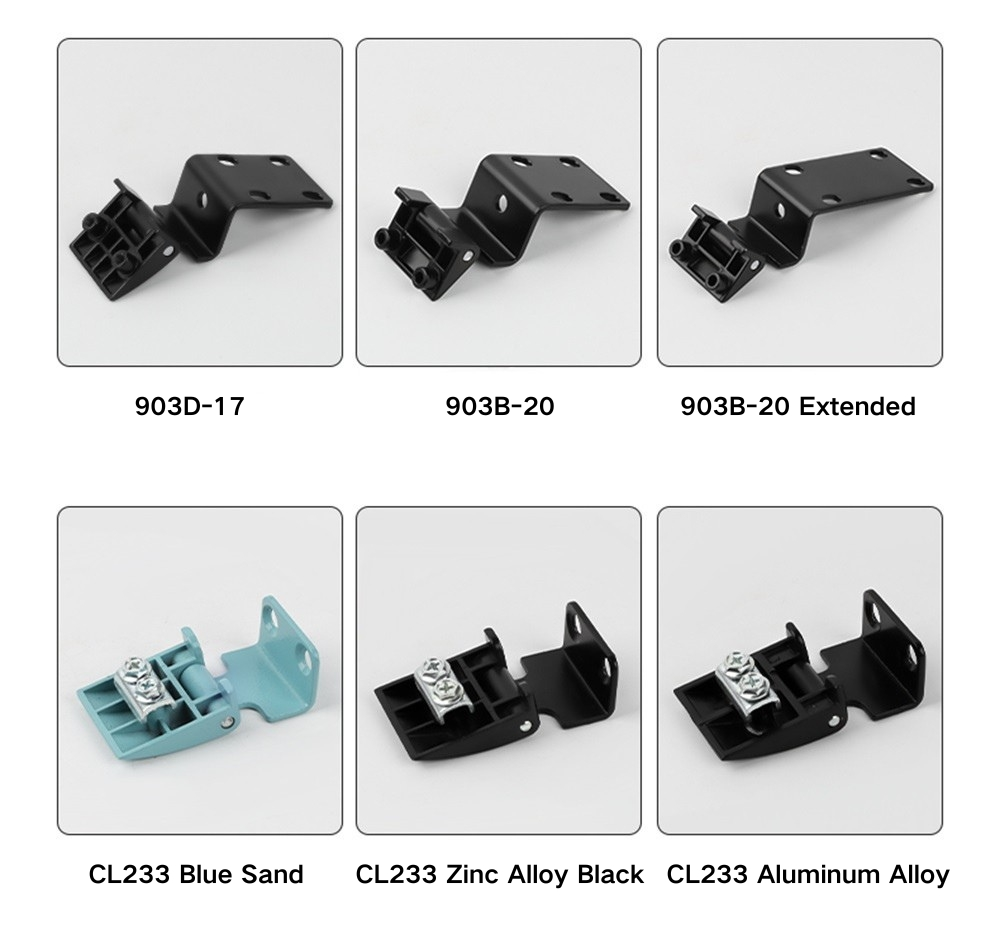

La série CL901 comprend les CL901B-17, CL901B-20 et CL901D-17, toutes dotées d'une plaque avant de 36 × 17,5 mm et d'un décalage de trou cohérent de 8 mm + 2,5 mm. La série CL903 constitue le plus grand groupe de charnières, avec sept modèles, dont CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 et CL903D-20, couvrant à la fois les profondeurs de cadre standard et étendues. Le CL233 complète la gamme en alliage de zinc noir, en alliage de zinc bleu sable et en alliage d'aluminium, avec une plaque avant de 39 × 20 mm et un espacement des trous de 12 mm similaire au CL803A-25.

Dimensions par série

La série CL803 de charnières courbées à montage latéral couvre une largeur totale de 18,5 mm à 23,5 mm et une hauteur de 26 mm à 28,5 mm sur tous ses modèles. Le CL803A-25 mesure 23 mm de large et 26 mm de haut avec une profondeur intérieure de 22,5 mm ; le CL803B-20 mesure 18,5 mm de large avec une profondeur intérieure de 16 mm ; le CL803B-25 mesure 23,5 mm de large et 28,5 mm de haut avec une profondeur intérieure de 16 mm ; et le CL803D-25 mesure 23,5 mm de large et 26,5 mm de haut avec une profondeur intérieure de 16,5 mm. Tous les modèles CL803 ont une largeur de base de 26 mm et une plaque de montage de 20 mm de hauteur.

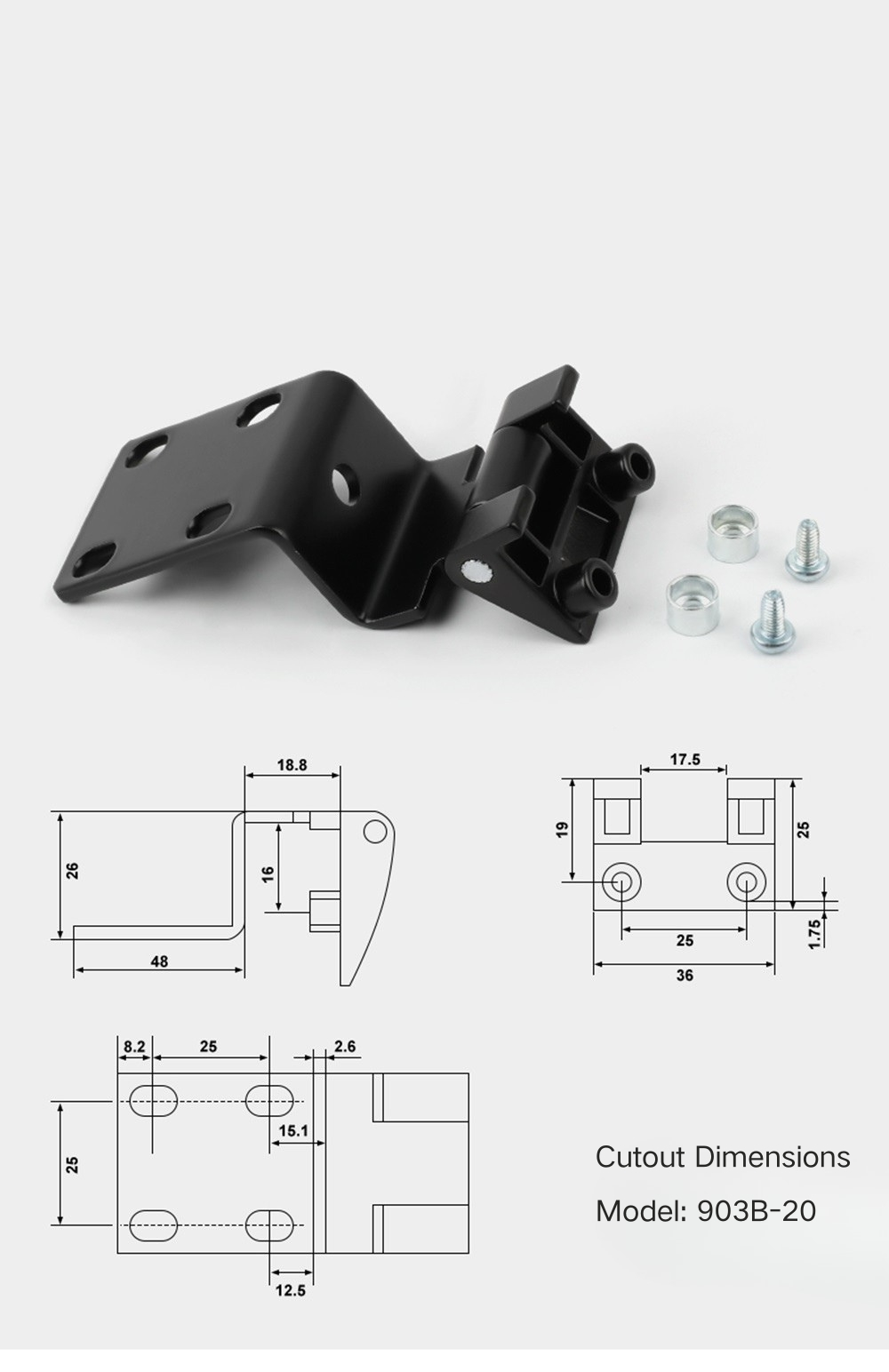

La série CL901 est sensiblement plus haute que les autres modèles de la gamme de charnières courbées à montage latéral pour portes d'armoires électriques : les trois ont une hauteur totale de 39,5 mm, avec des largeurs comprises entre 15,5 mm et 18,5 mm et une profondeur intérieure constante de 16,5 mm sur l'ensemble du tableau. Les largeurs de base sont de 20 mm pour CL901B-17, 20,5 mm pour CL901B-20 et 21 mm pour CL901D-17. La série CL903 couvre une gamme plus large : des largeurs de base de 48 mm à 73,8 mm sur le modèle étendu, avec des hauteurs hors tout de 25,5 mm à 26 mm. Le CL233 mesure 24,5 × 24,5 mm hors tout avec une profondeur intérieure de 22 mm, une plaque de montage de 39,3 mm et un trou décalé de 7,5 mm + 15 mm sur la plaque avant.

Scénarios d'application

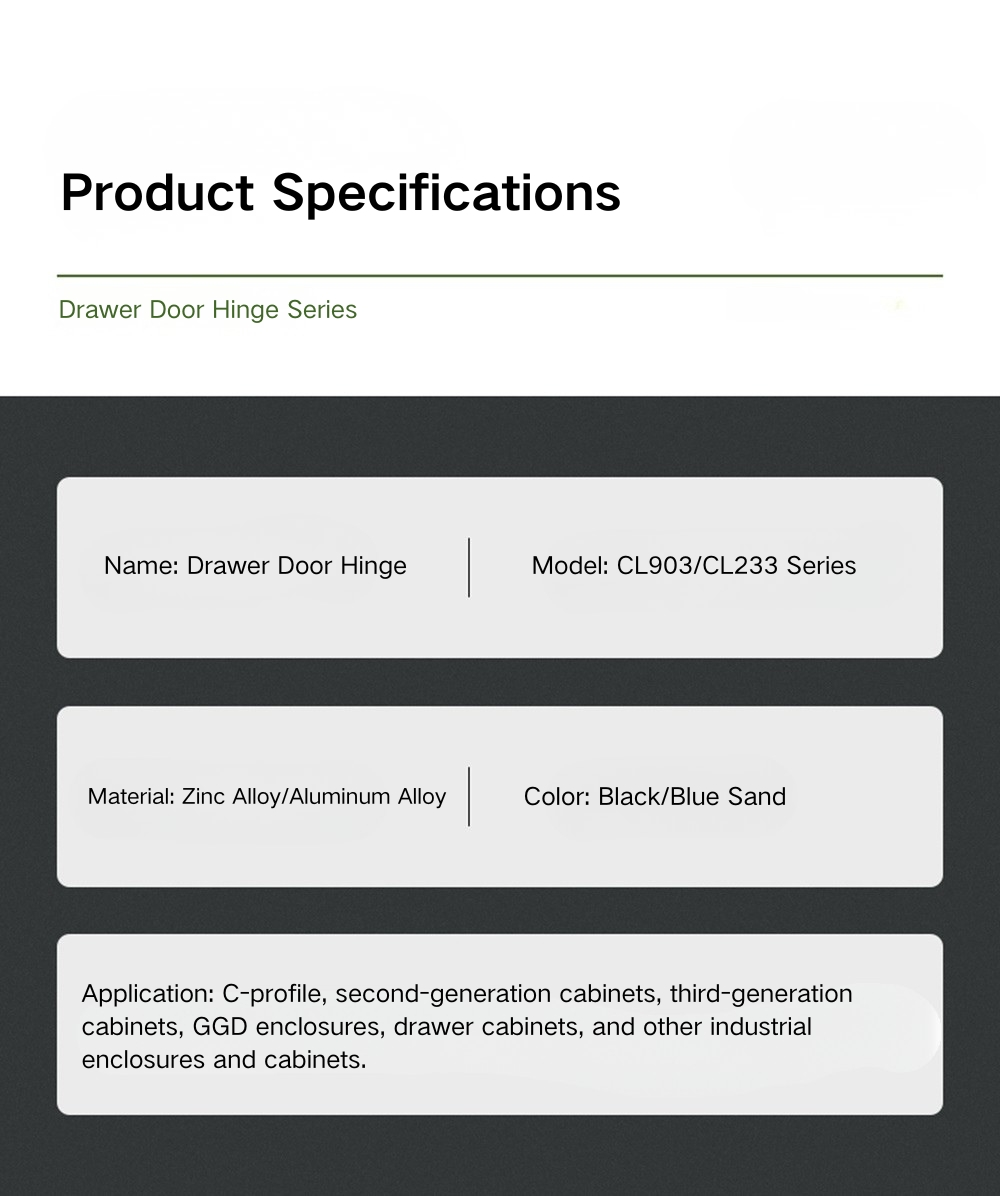

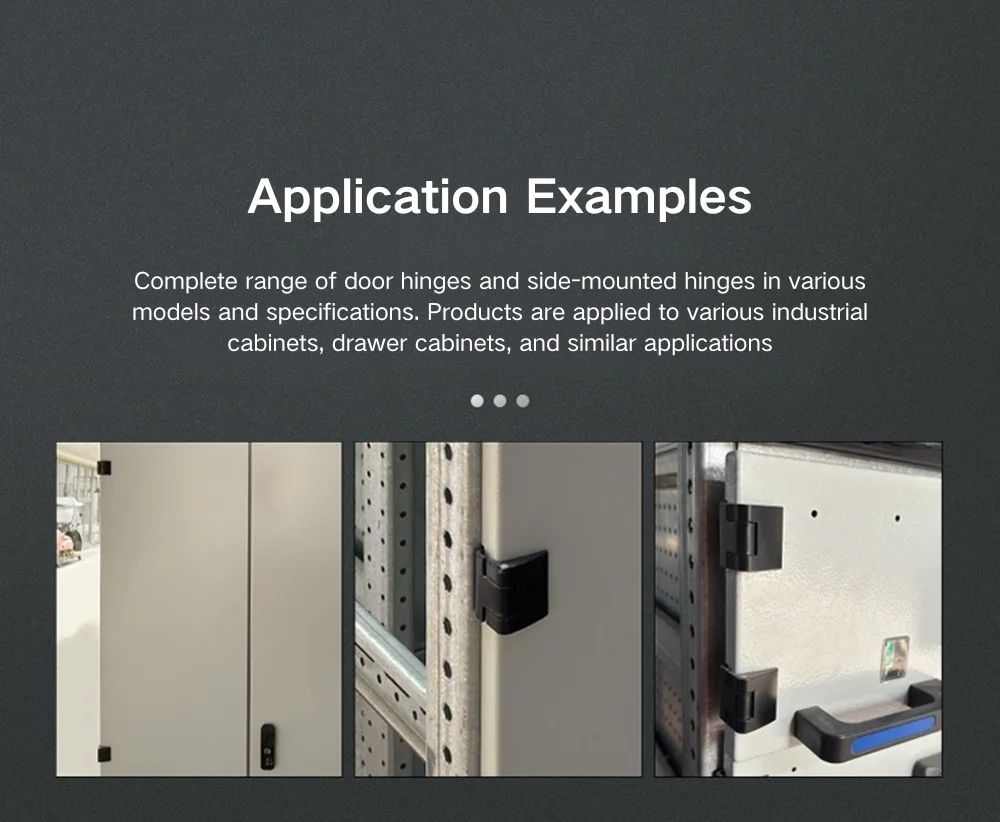

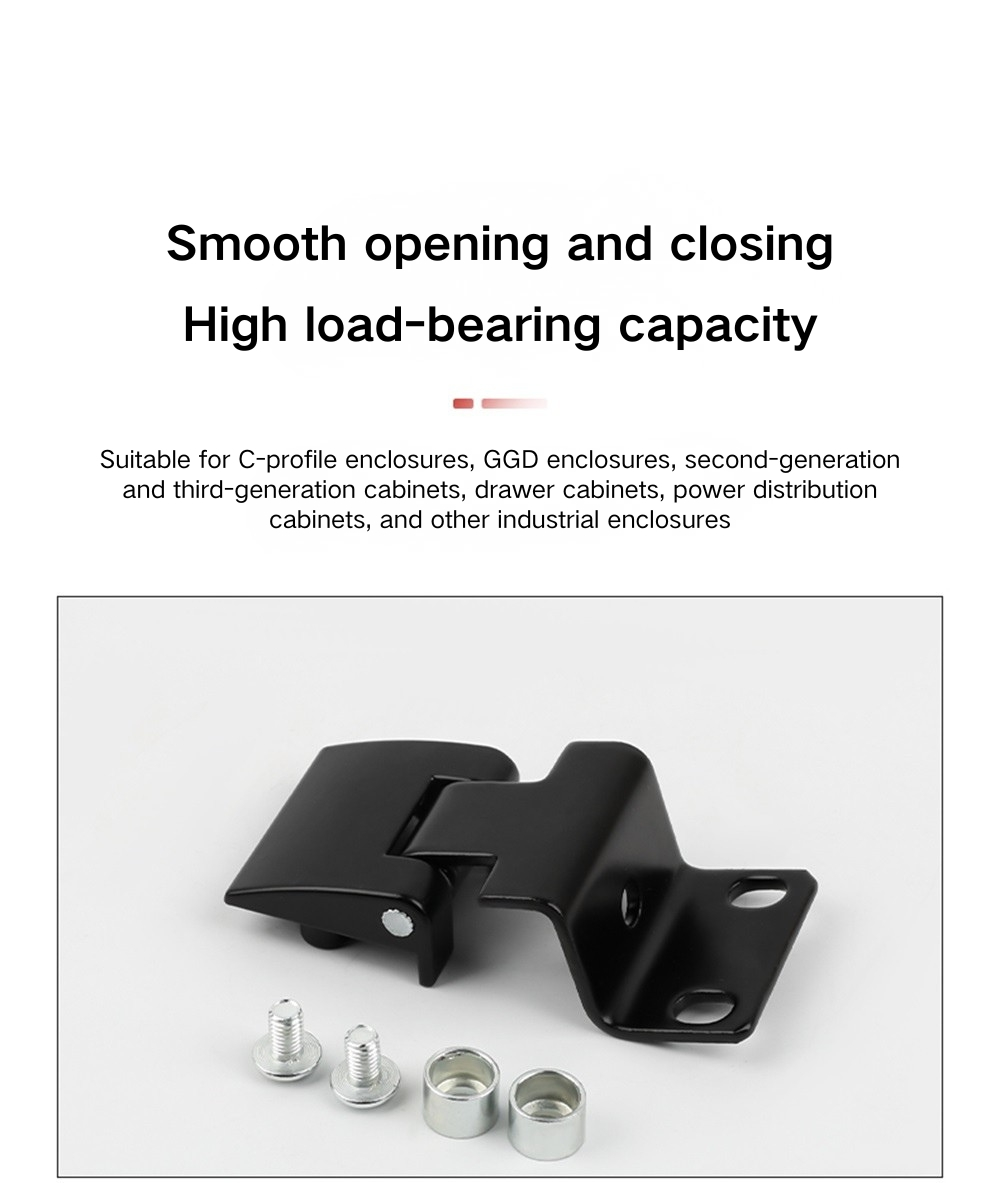

La charnière courbée latérale pour portes d'armoires électriques est spécialement conçue pour les cadres d'armoires construits sur des profilés en acier à section C, qui est la méthode de construction standard pour les armoires électriques GGD, les armoires de distribution de deuxième et troisième génération, les armoires à tiroirs et les boîtiers d'alimentation. Le profil courbé du corps de la charnière s'accroche sur la lèvre en section C et la plaque avant se visse sur la face du panneau de porte, ce qui constitue la méthode d'installation établie pour ce type d'armoire et ne nécessite aucune modification des profils de cadre standard.

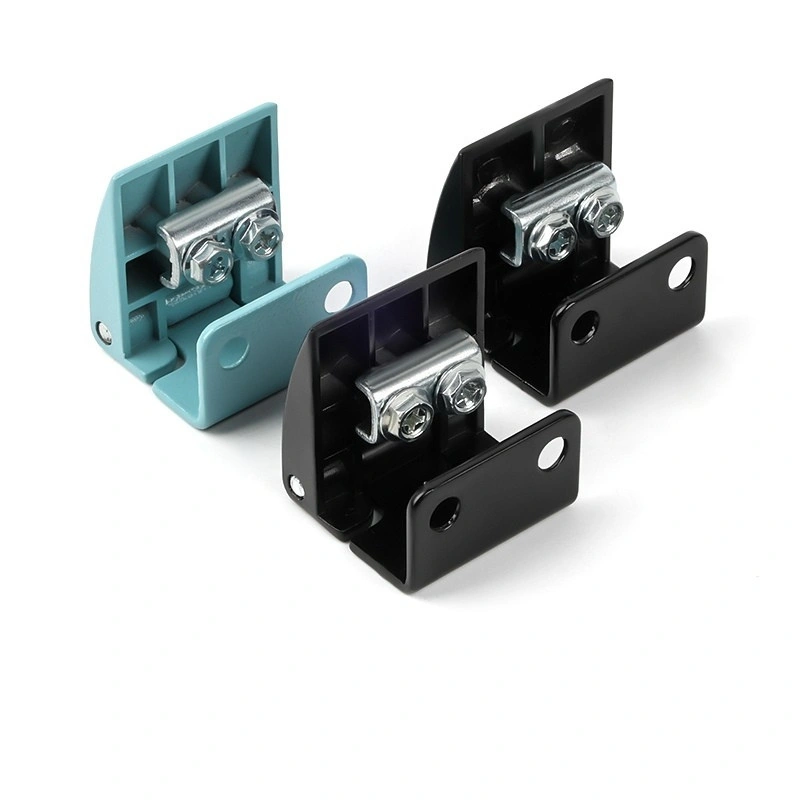

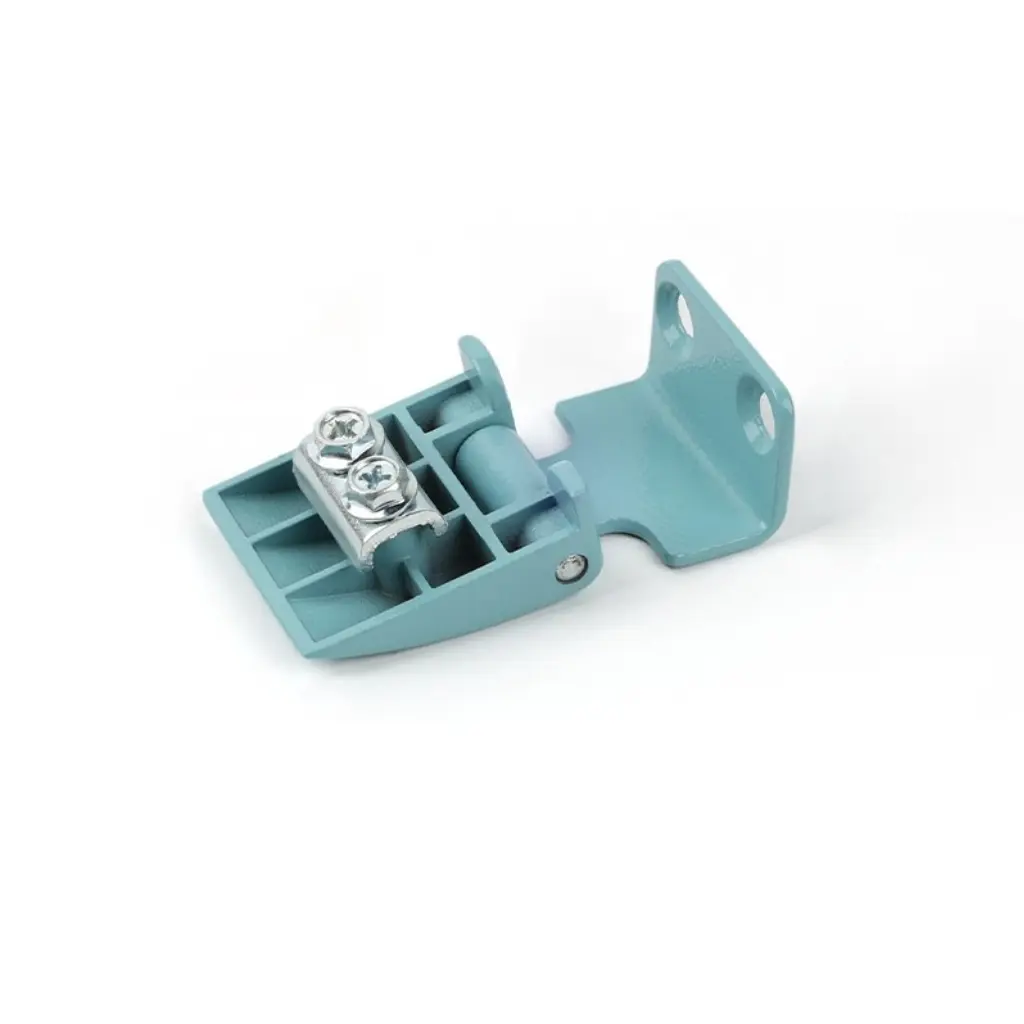

Au-delà des applications principales du GGD et des armoires de puissance, ce produit convient également à d'autres boîtiers industriels construits sur des profils de section en C compatibles ou des profils de cadre en acier courbé similaires. Le CL233 en alliage de zinc bleu sable est parfois spécifié lorsque l'extérieur de l'armoire utilise un schéma de quincaillerie à code couleur, tandis que la variante CL233 en alliage d'aluminium est l'option plus légère pour les boîtiers où le poids est un facteur à prendre en compte. La gamme de tailles de modèles CL803, CL901 et CL903 signifie que la plupart des profondeurs de cadre et des épaisseurs de panneaux de porte standard sur le marché des GGD et des armoires électriques sont couvertes dans une seule famille de produits.

FAQ

Q1 : Quelles séries sont incluses dans cette gamme de charnières ?

La gamme couvre quatre séries : CL803 (quatre modèles), CL901 (trois modèles), CL903 (sept modèles) et CL233 (trois variantes). Tous sont en alliage de zinc noir, à l'exception du CL233, qui est également disponible en alliage de zinc bleu sable et en alliage d'aluminium.

Q2 : Pour quels types d'armoires cette charnière est-elle conçue ?

La charnière courbée à montage latéral est conçue pour les cadres d'armoires profilés en C, y compris les armoires électriques GGD, les armoires de distribution de deuxième et troisième génération, les armoires à tiroirs et les boîtiers d'alimentation. Il n'est pas destiné aux types d'enceintes à cadre plat ou soudées.

Q3 : Comment cette charnière est-elle installée ?

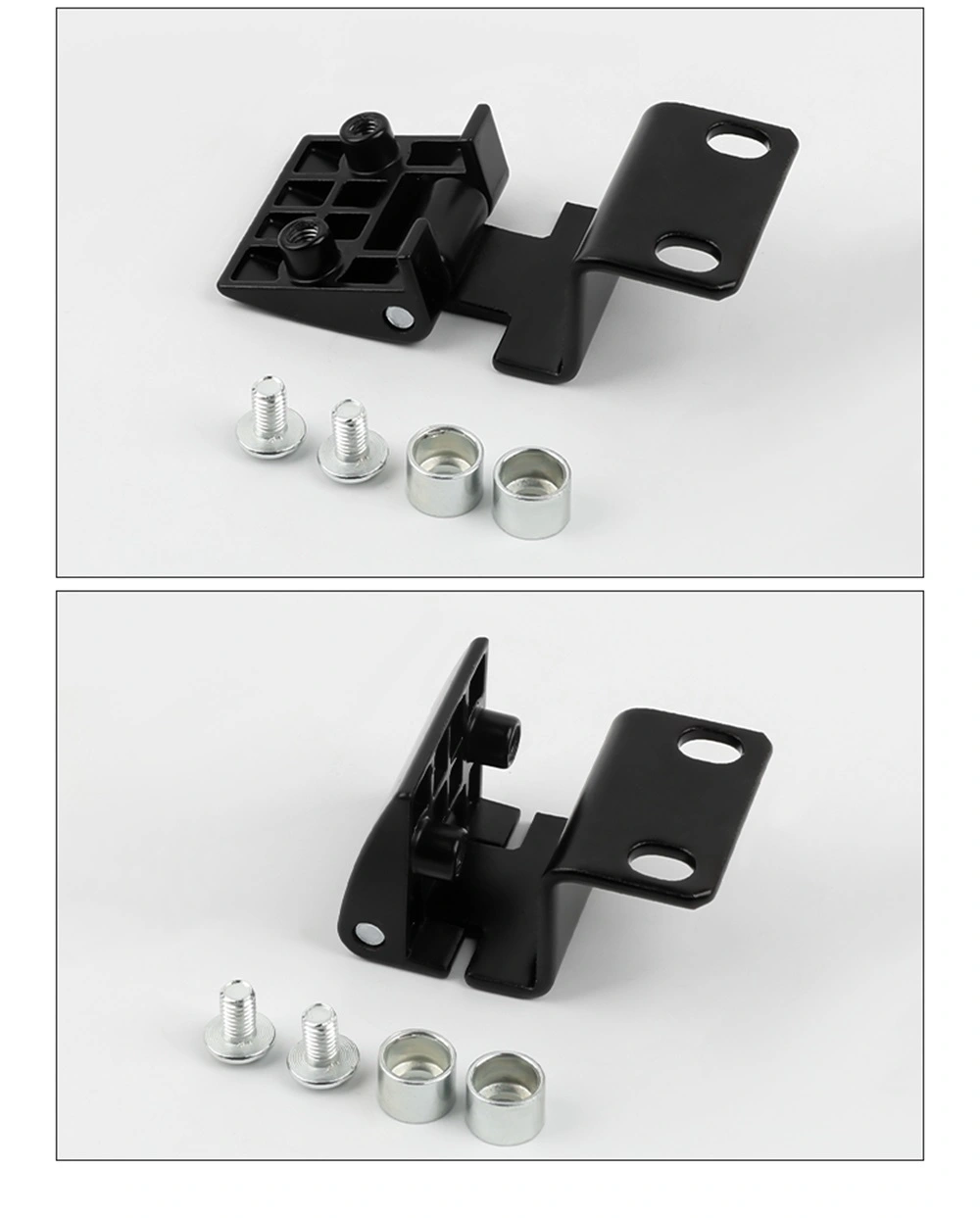

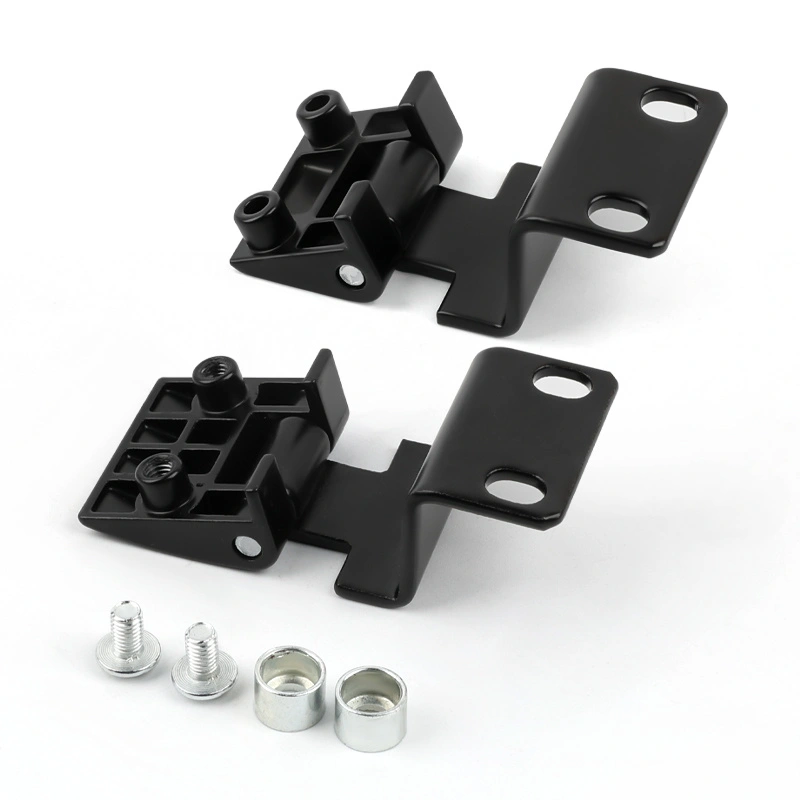

Tous les modèles sont montés à vis. Le corps de charnière courbé s'accroche sur le rebord du cadre en section C et la plaque de montage avant est vissée sur la face du panneau de porte. Aucune soudure n’est requise.

Q4 : Quelle est la différence entre les séries CL803, CL901 et CL903 ?

Les séries diffèrent par la taille globale, la profondeur du cadre et la configuration de la plaque de montage. Les modèles CL901 sont les plus hauts avec une hauteur totale de 39,5 mm ; Les modèles CL803 sont plus compacts ; Les modèles CL903 couvrent la plus large gamme de largeurs de base, y compris une variante étendue à 73,8 mm. Sélectionnez en fonction de votre profil de cadre spécifique et des dimensions de votre panneau de porte.

Q5 : Qu'est-ce qui différencie le CL233 des autres séries ?

Le CL233 est disponible en trois variantes : alliage de zinc noir, alliage de zinc bleu sable et alliage d'aluminium, ce qui en fait le seul modèle de la gamme avec une option de couleur et une alternative de matériau léger. Ses dimensions de plaque avant (39 × 20 mm) sont similaires à celles du CL803A-25.

Q6 : Comment choisir le bon modèle pour mon armoire ?

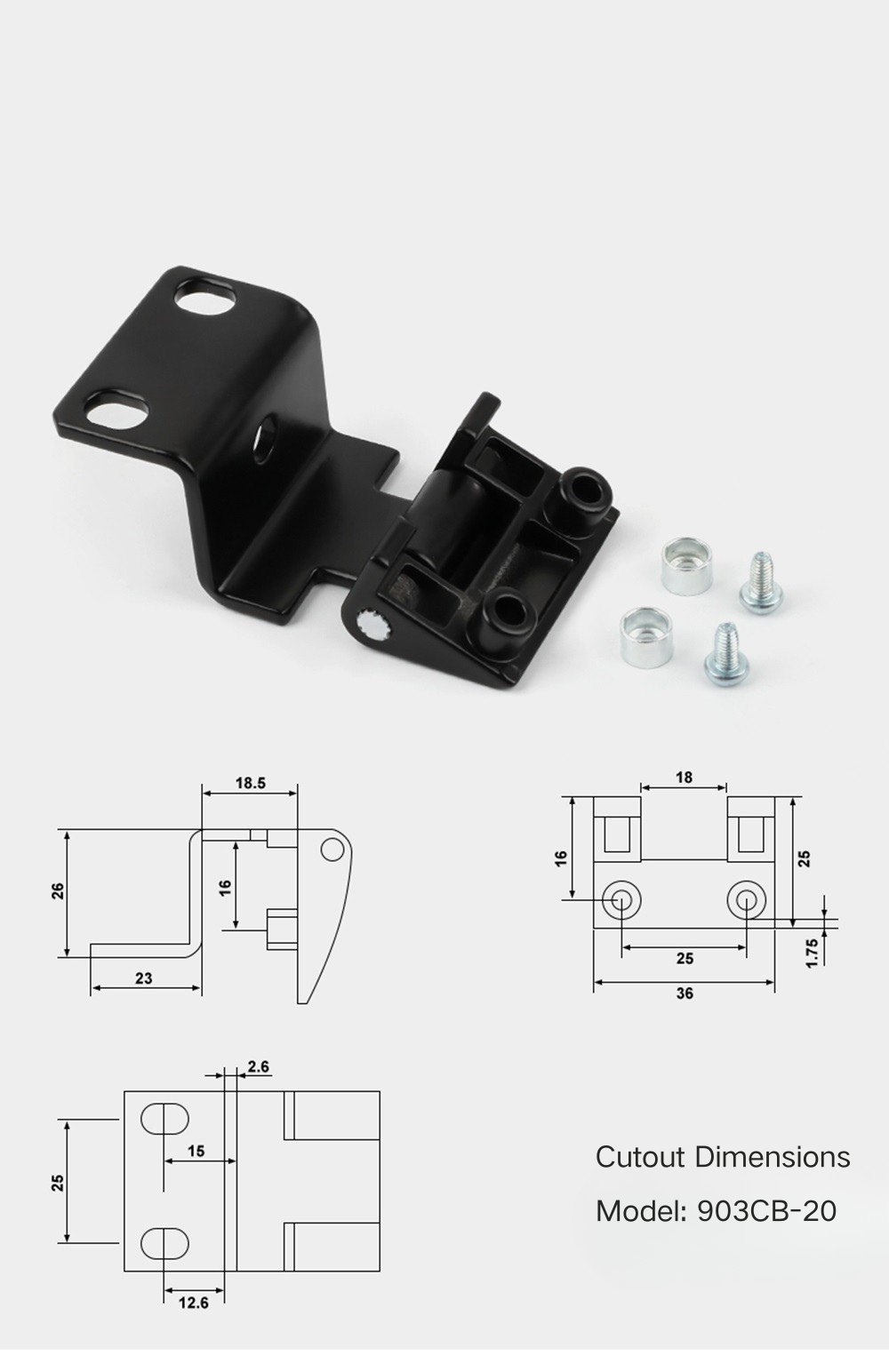

La sélection dépend de la profondeur du profil du cadre de votre armoire, de l'épaisseur du panneau de porte et des préférences en matière de plaque de montage. Les suffixes de chiffres (-17, -20, -25) et les suffixes de lettres (A, B, D, CB, CD) font partie de la désignation du modèle. Reportez-vous aux dessins dimensionnels de chaque modèle ou contactez Yitai Lock avec les spécifications de votre cadre pour une recommandation.

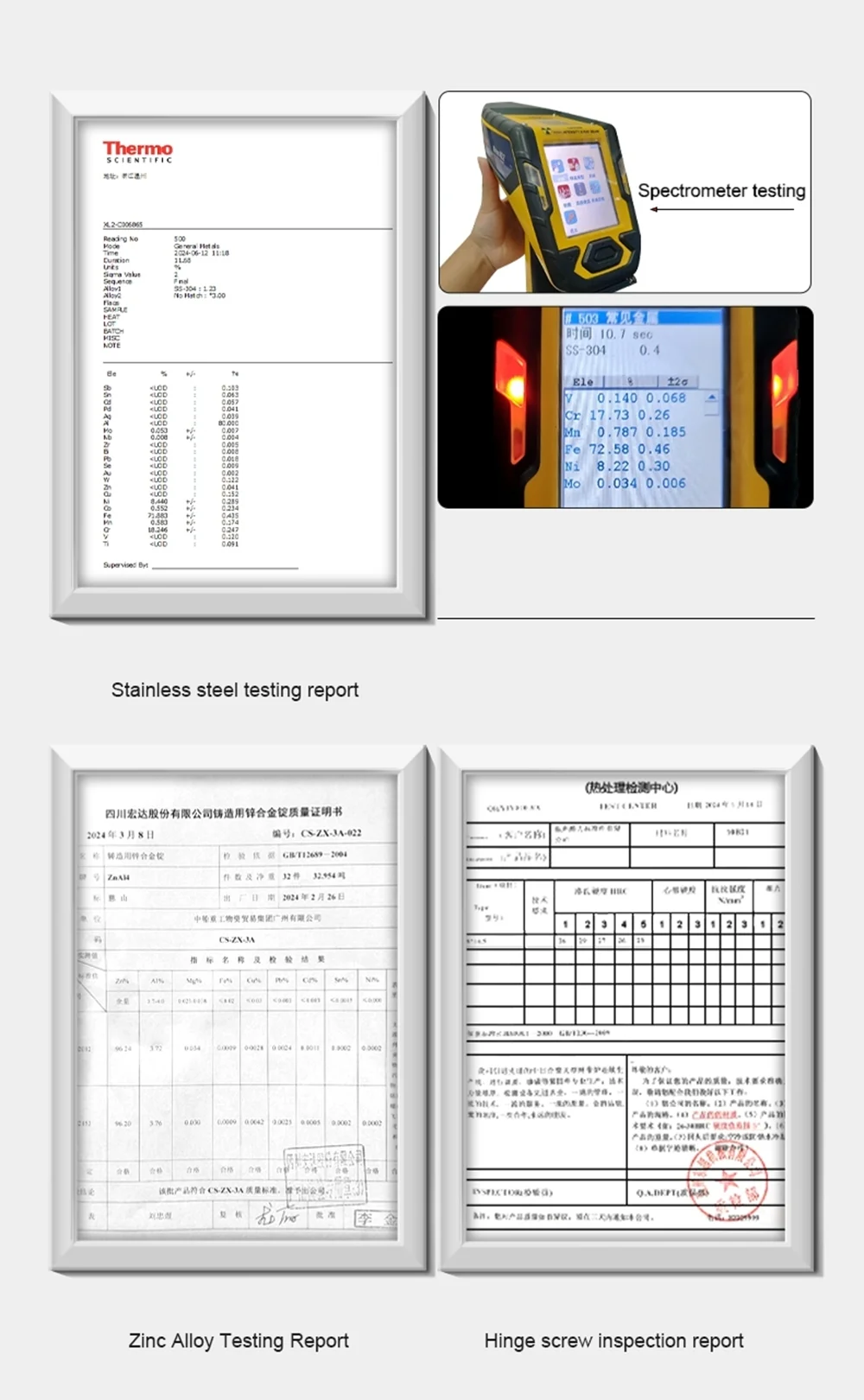

Q7 : De quel matériau sont faites les charnières ?

La plupart des modèles sont en alliage de zinc noir. Le CL233 est également disponible en alliage de zinc bleu sable et en alliage d'aluminium. La construction en alliage de zinc offre une bonne cohérence dimensionnelle grâce au moulage sous pression et gère bien les environnements d'armoires industrielles intérieures standard.

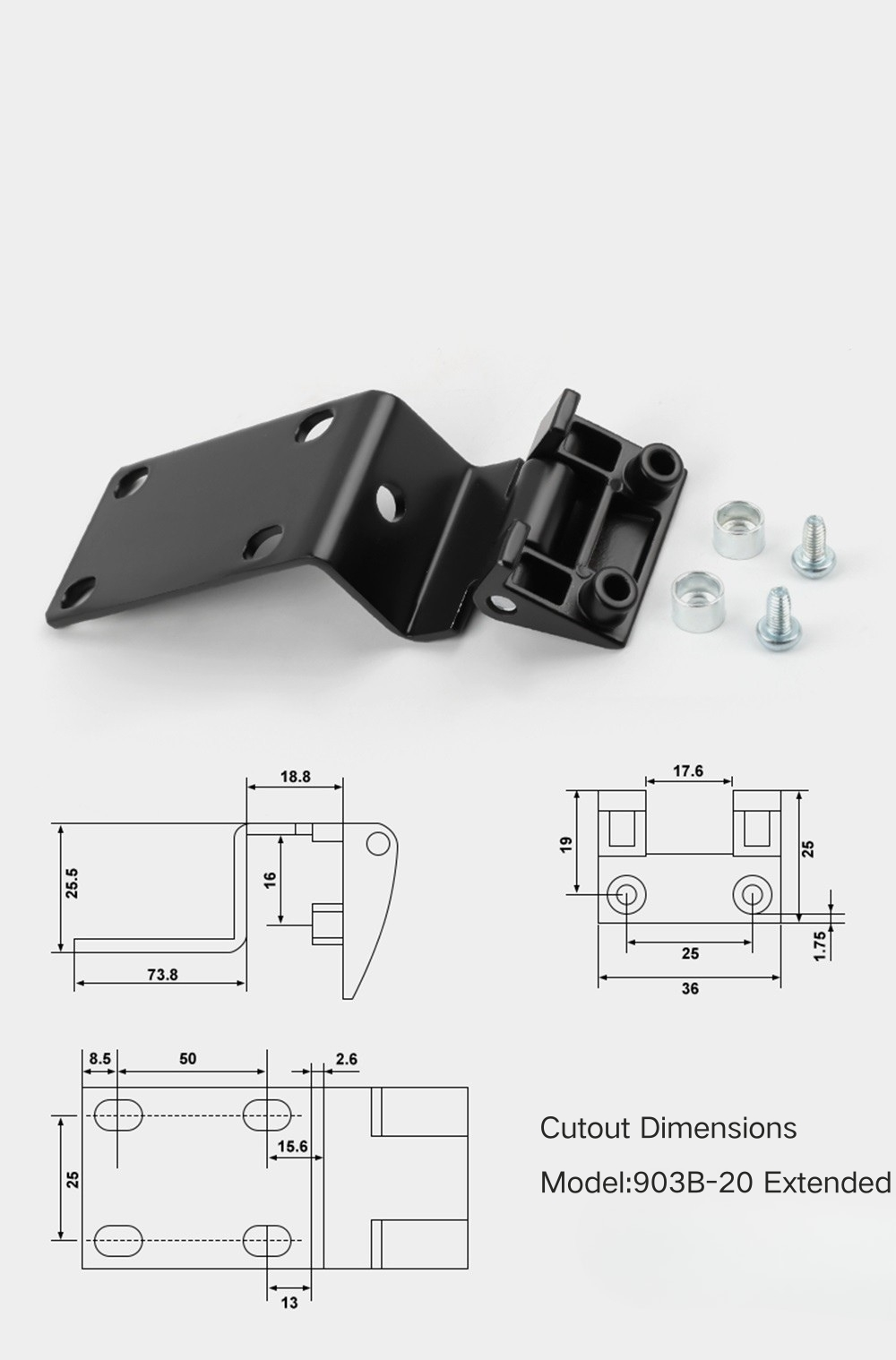

Q8 : Le CL903B-20 Extended est-il adapté aux profils de cadre plus profonds ?

Oui, le CL903B-20 Extended a une largeur de base de 73,8 mm, ce qui est considérablement plus large que le CL903B-20 standard à 48 mm. C'est le bon choix lorsque le profil du cadre de l'armoire nécessite une base de charnière plus longue pour combler un canal en section C plus profond.
