Charnière en acier inoxydable entièrement dissimulée

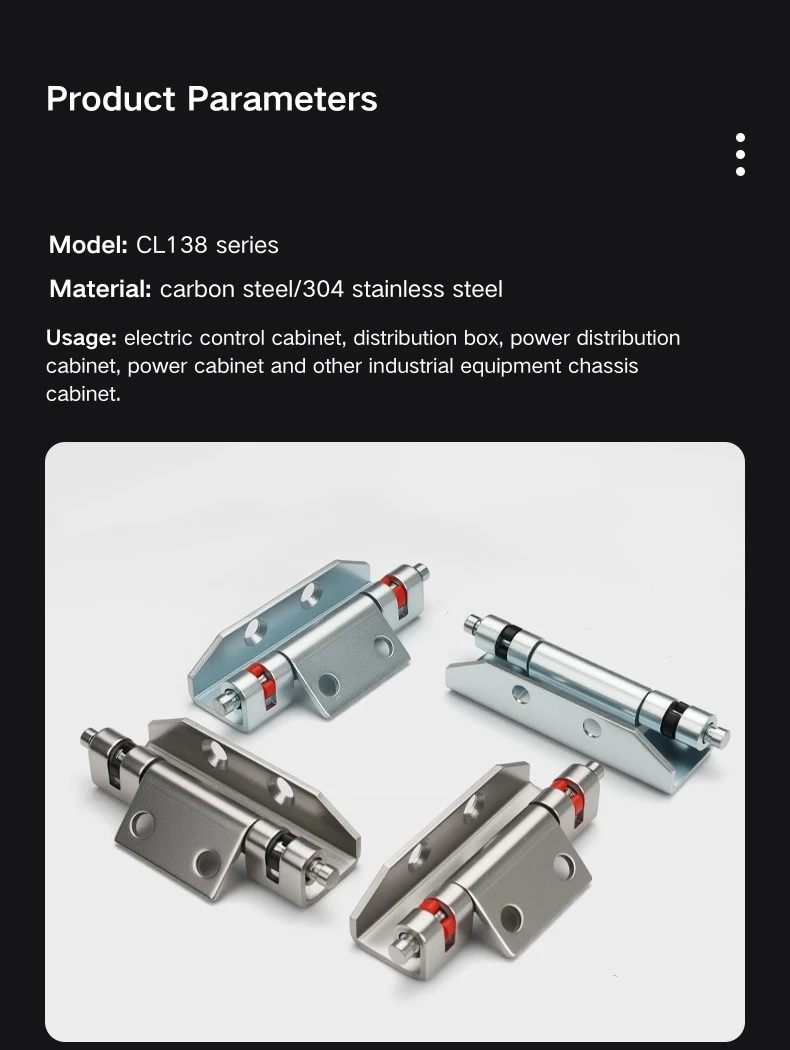

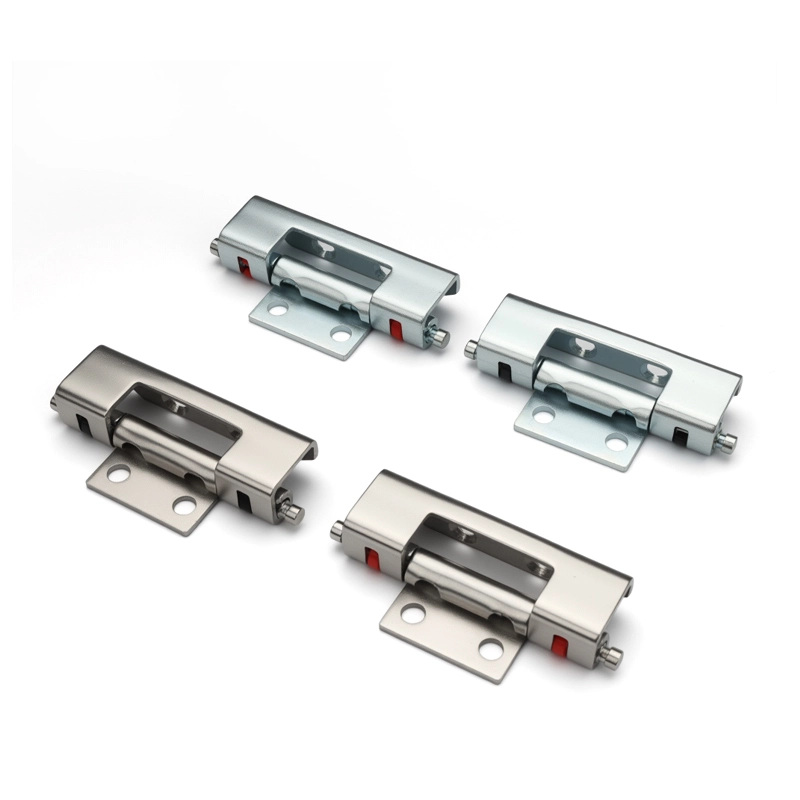

Pour ceux qui achètent en gros des charnières d'armoire dissimulées chez Yitai Lock, la charnière en acier inoxydable entièrement dissimulée CL138 couvre quatre variantes sur deux matériaux et deux couleurs de pinces. Les versions en acier inoxydable sont le choix naturel pour les boîtiers dans des environnements humides ou corrosifs, tandis que les options en acier au carbone fonctionnent bien pour les constructions d'armoires de distribution intérieures standard. La couleur des pinces – noire ou rouge – est une distinction visuelle plutôt que fonctionnelle, donc la sélection se résume à la préférence ou à la correspondance du matériel d'armoire existant.

Structure et dimensions

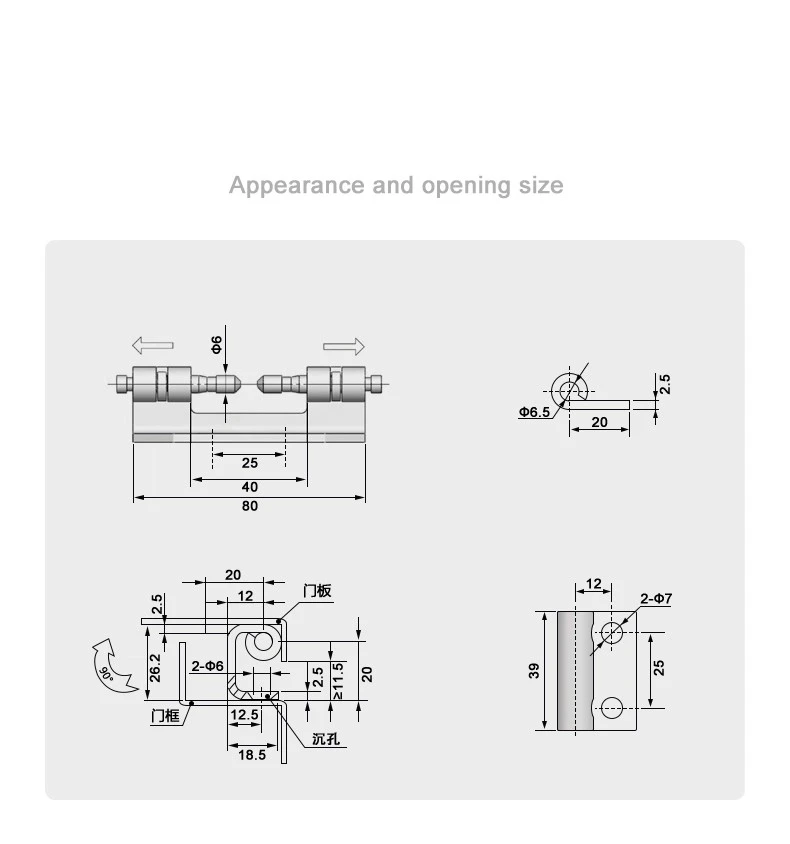

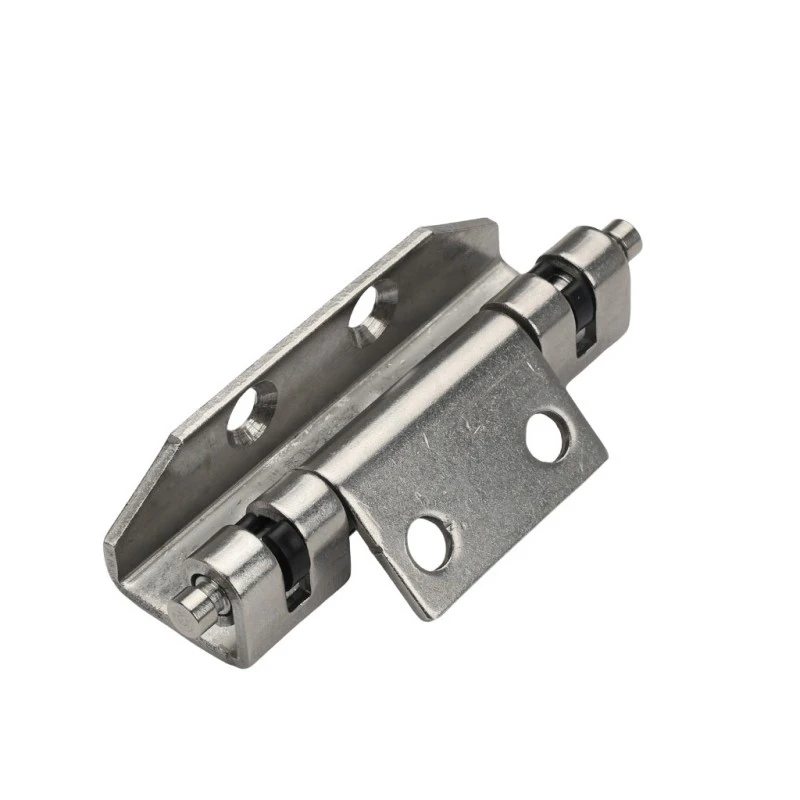

La charnière en acier inoxydable entièrement dissimulée a une longueur totale de 80 mm, avec un corps de charnière de 40 mm et une portée intérieure de 25 mm entre les deux extrémités du corps. Le diamètre du canon est de Φ6 mm et les deux sections du canon s'étendent chacune vers l'extérieur à partir du corps central, donnant à la charnière son profil d'haltère caractéristique. L'ensemble de serrage se trouve aux extrémités du canon et maintient la charnière en prise avec le canal du cadre de porte.

La plaque de montage de la charnière en acier inoxydable entièrement dissimulée mesure 39 mm de haut et 25 mm de large, avec deux trous de montage de Φ7 mm espacés de 12 mm du bord. Le côté du cadre présente une profondeur totale de 18,5 mm avec une base de 12,5 mm, deux trous cylindriques de Φ6 mm et un évidement fraisé de ≥11,5 mm. La broche de serrage de Φ6,5 mm se trouve à 2,5 mm de la face du vantail avec une longueur d'engagement de 20 mm.

Installation et montage

La charnière en acier inoxydable entièrement dissimulée est installée par soudage : la plaque de montage est soudée au panneau de porte et le corps de la charnière s'engage dans le canal du cadre lors de l'assemblage. L'ouverture à 90° signifie que la porte s'ouvre à angle droit par rapport à la face de l'armoire, ce qui répond aux exigences d'accès standard pour la plupart des configurations d'armoires de distribution et de commande.

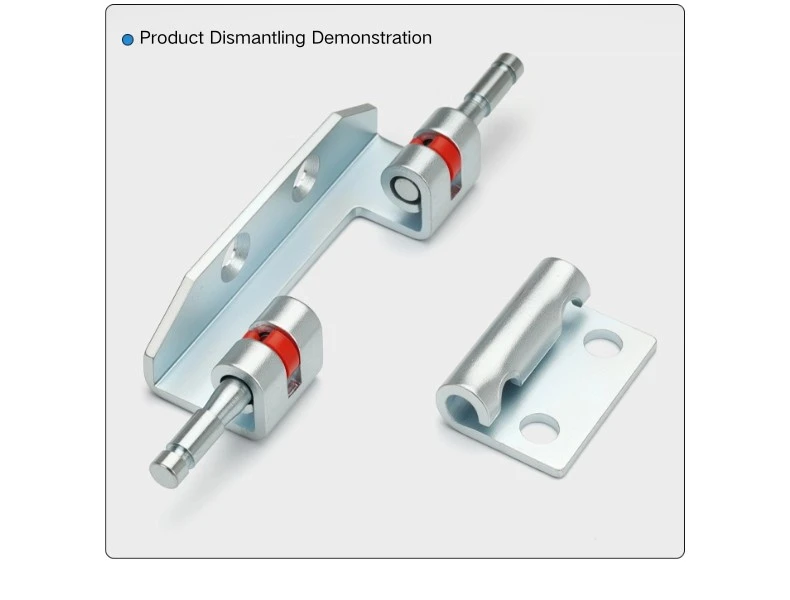

Une fois soudée, la charnière en acier inoxydable entièrement dissimulée est encastrée dans le profilé du cadre, de sorte que l'ensemble canon et pince soit caché de l'extérieur. Le mécanisme de serrage à chaque extrémité du barillet verrouille la charnière dans le canal du cadre et peut être libéré pour retirer la porte si nécessaire. Cet engagement caché est également ce qui rend la charnière compatible avec les systèmes de cadres d'armoires Rittal, où la géométrie du canal convient à ce type de montage de charnière encastrée.

Options de matériaux et de serrage

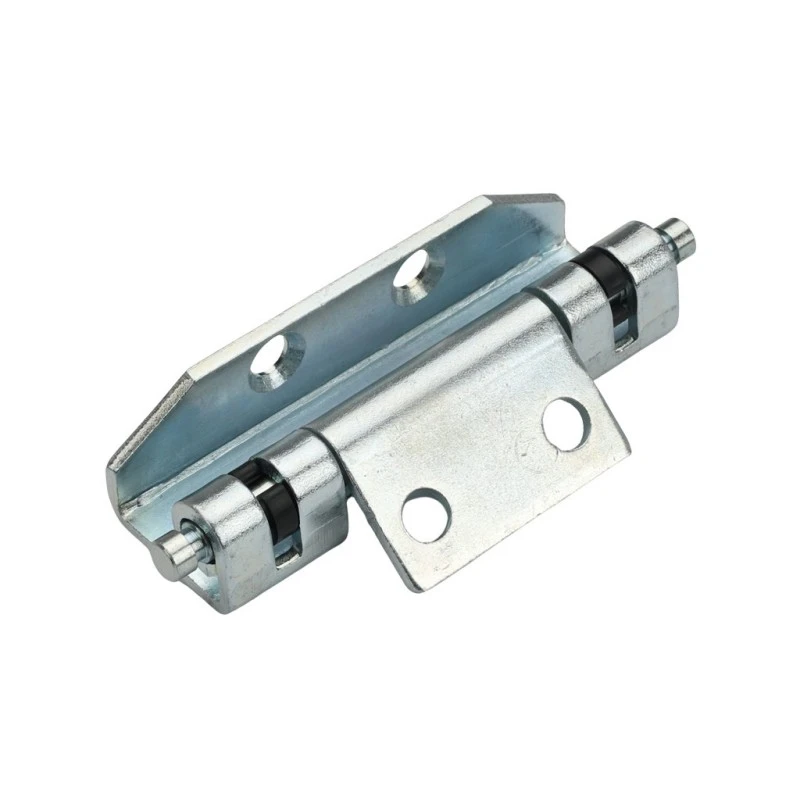

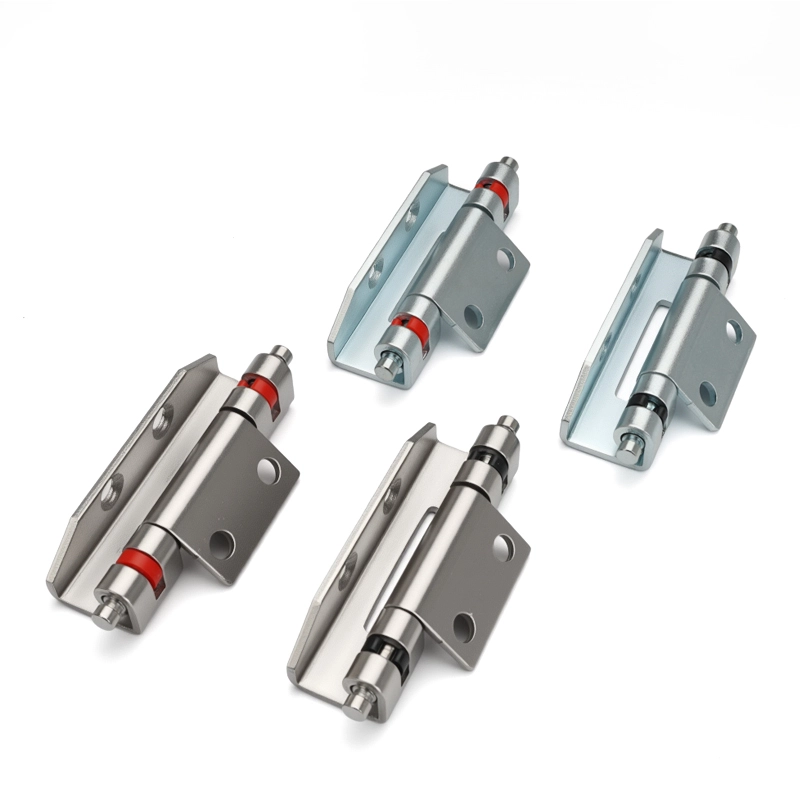

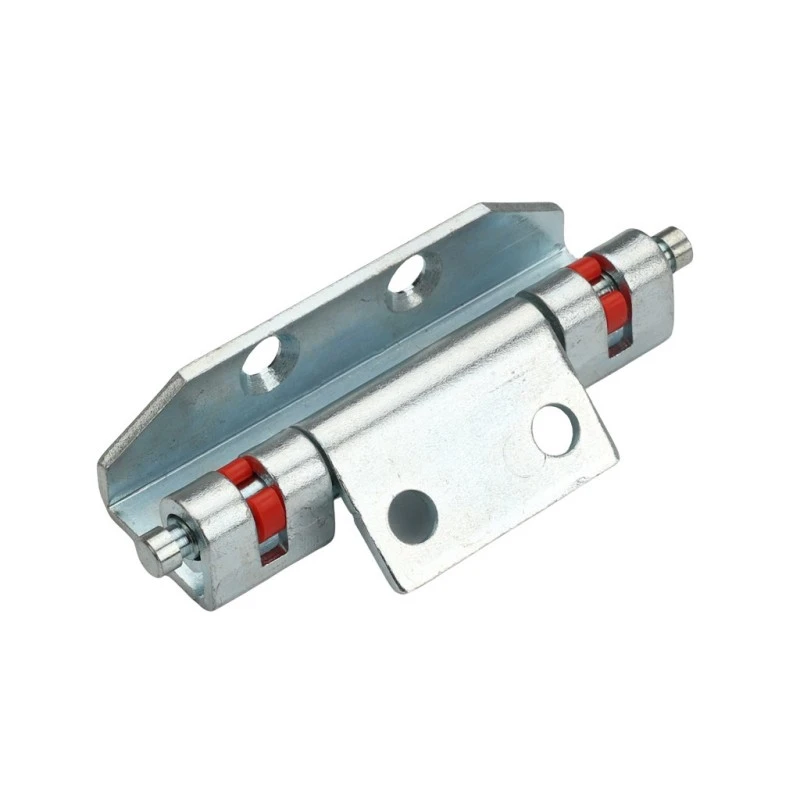

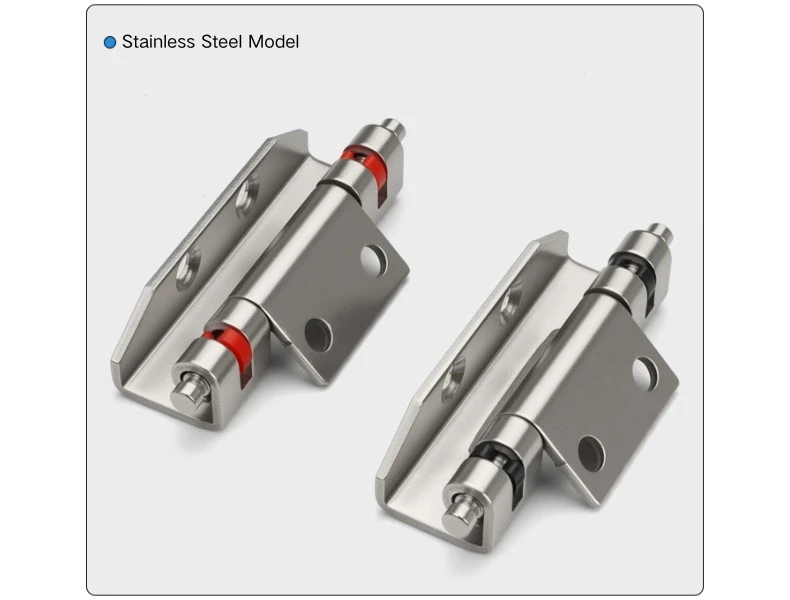

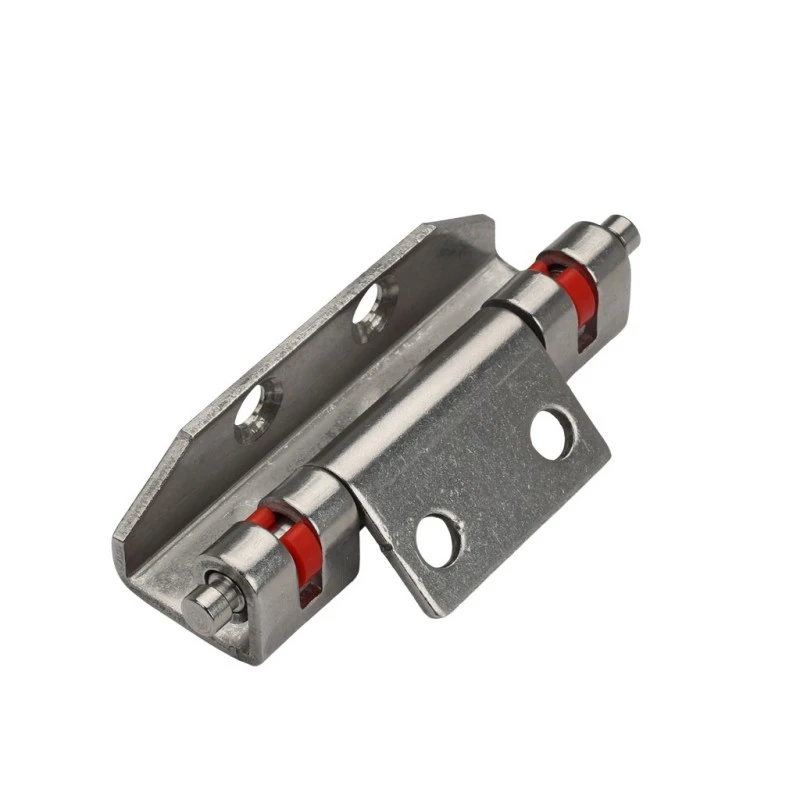

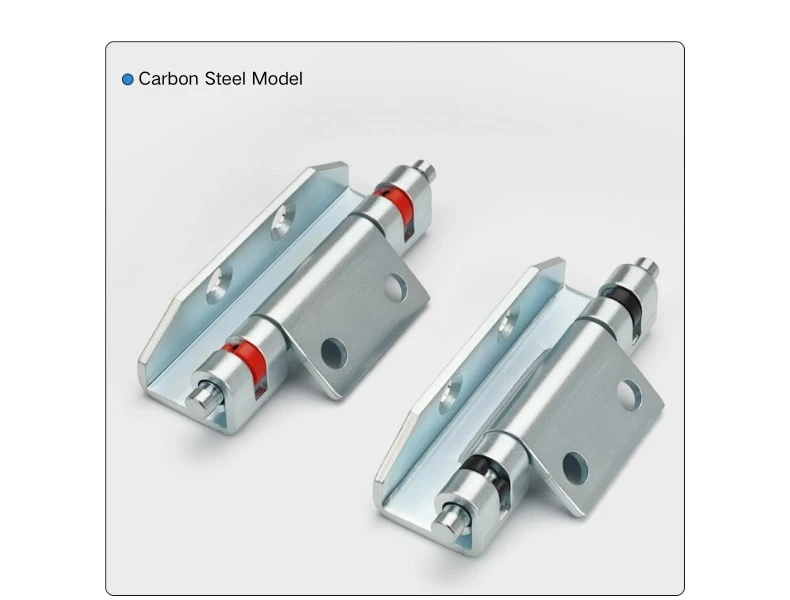

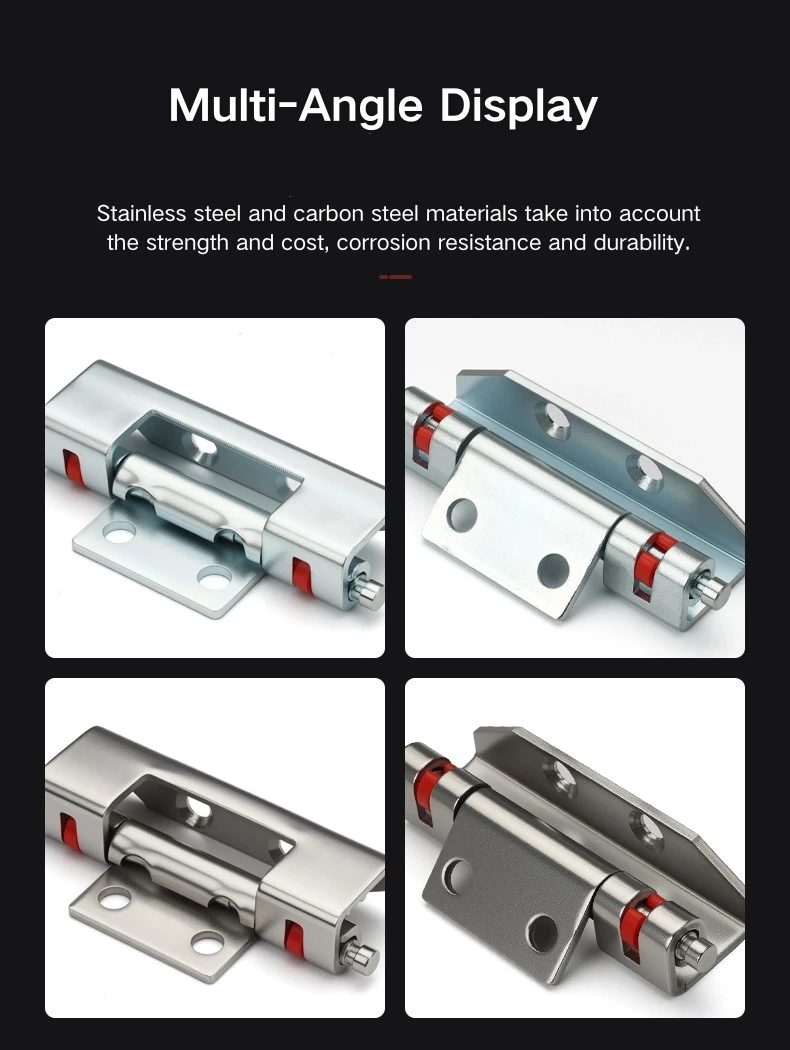

La charnière en acier inoxydable entièrement dissimulée est disponible en acier au carbone et en acier inoxydable, avec une couleur de serrage noire ou rouge sur les deux matériaux, soit quatre variantes au total. La version en acier inoxydable est la meilleure solution pour les boîtiers situés dans des espaces humides, des installations extérieures ou des environnements où la résistance à la corrosion est importante dans le temps. L'acier au carbone convient aux applications d'armoires intérieures sèches où les exigences de finition sont plus standard.

La couleur du collier de serrage de la charnière en acier inoxydable entièrement dissimulée — noir ou rouge — est une distinction esthétique sans différence de matériau ou de capacité de charge entre les deux. Les pinces rouges sont parfois utilisées comme indicateur visuel sur des lignes d'armoires spécifiques ou pour différencier les positions des charnières sur les armoires à plusieurs portes ; les pinces noires sont la valeur par défaut la plus courante. Quoi qu’il en soit, les performances sont identiques.

Scénarios d'application

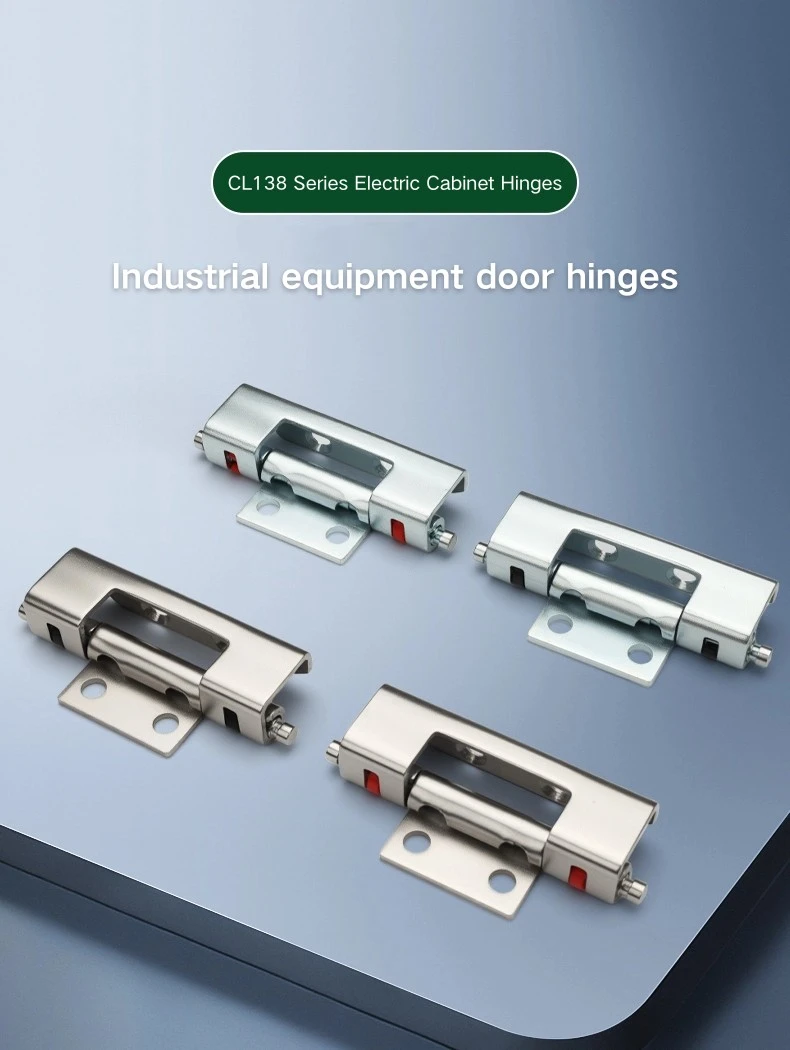

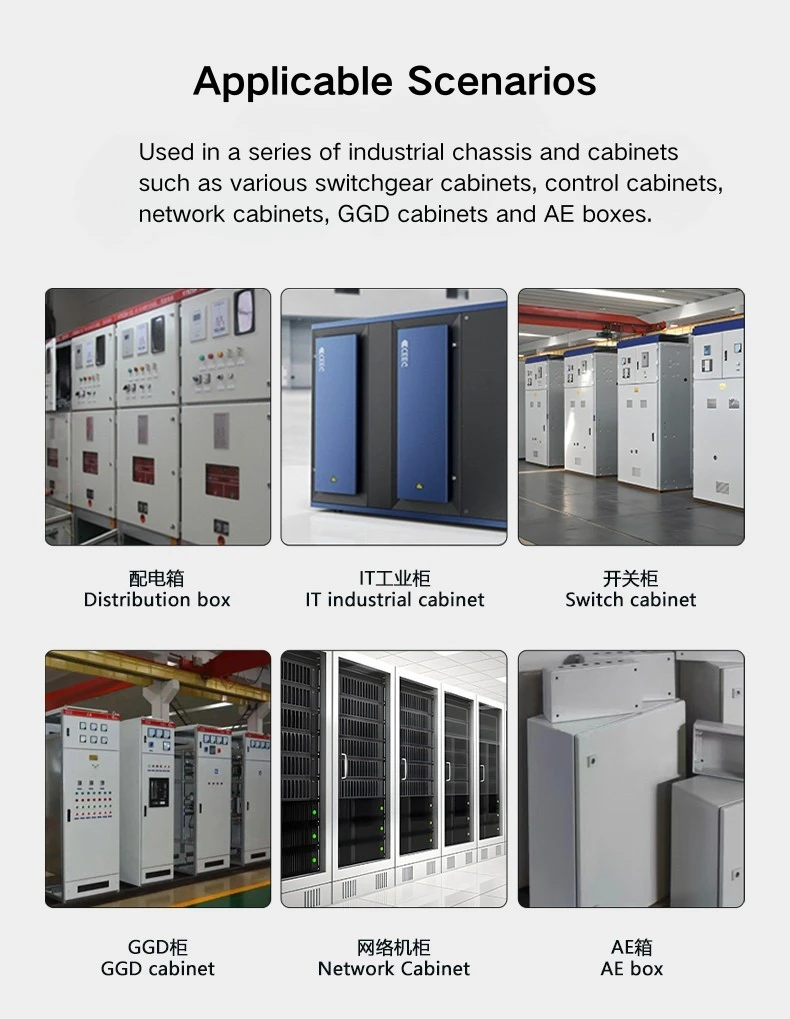

La charnière en acier inoxydable entièrement dissimulée est utilisée sur les armoires de distribution, les boîtiers d'équipement de contrôle et les panneaux d'appareillage de commutation où une porte extérieure affleurante et sans quincaillerie est nécessaire. Le profil entièrement dissimulé maintient la charnière hors de vue lorsque la porte est fermée, ce qui convient aux armoires installées dans des endroits visibles (salles de serveurs, salles de contrôle ou espaces d'utilité publique) où le matériel de charnière exposé semblerait déplacé.

La compatibilité avec les cadres d'armoires Rittal fait de la charnière en acier inoxydable entièrement dissimulée une option simple à installer pour les fabricants ou les intégrateurs travaillant déjà avec ce système de cadre. La variante en acier inoxydable répond aux exigences de corrosion des boîtiers extérieurs ou à forte humidité, et l'option en acier au carbone couvre la majeure partie des constructions d'armoires de distribution intérieures standard où le coût et les conditions environnementales sont tous deux modérés.

FAQ

Q1 : Quelles variantes sont disponibles pour le CL138 ?

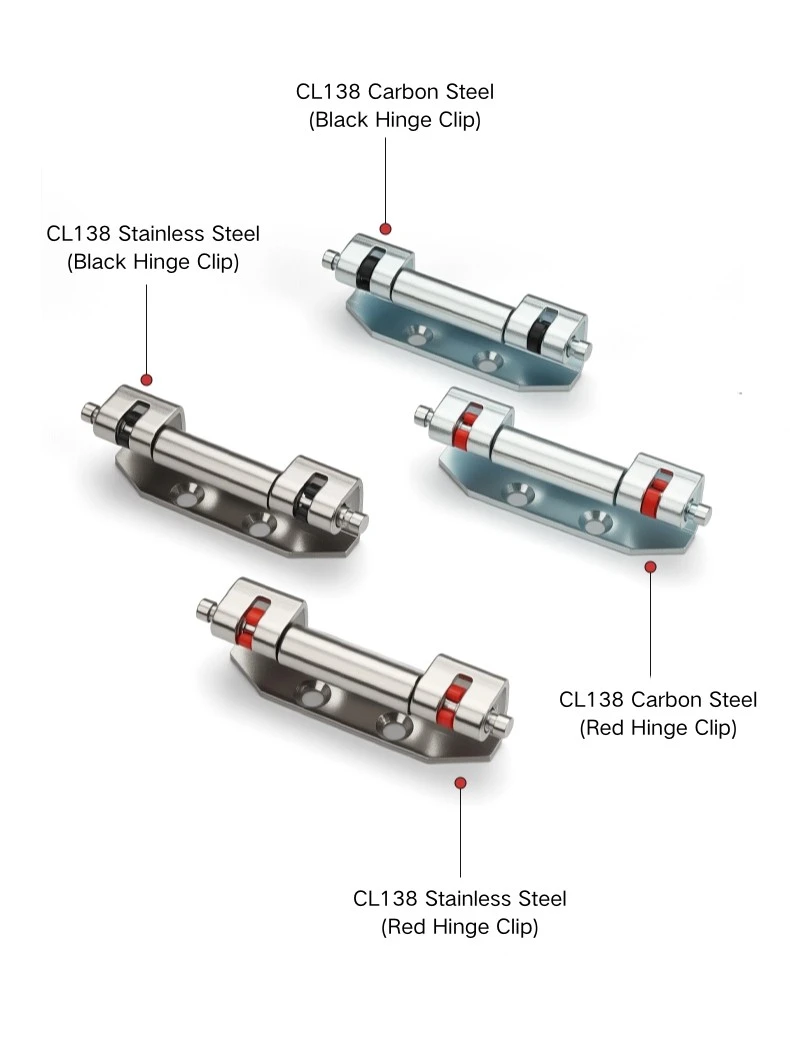

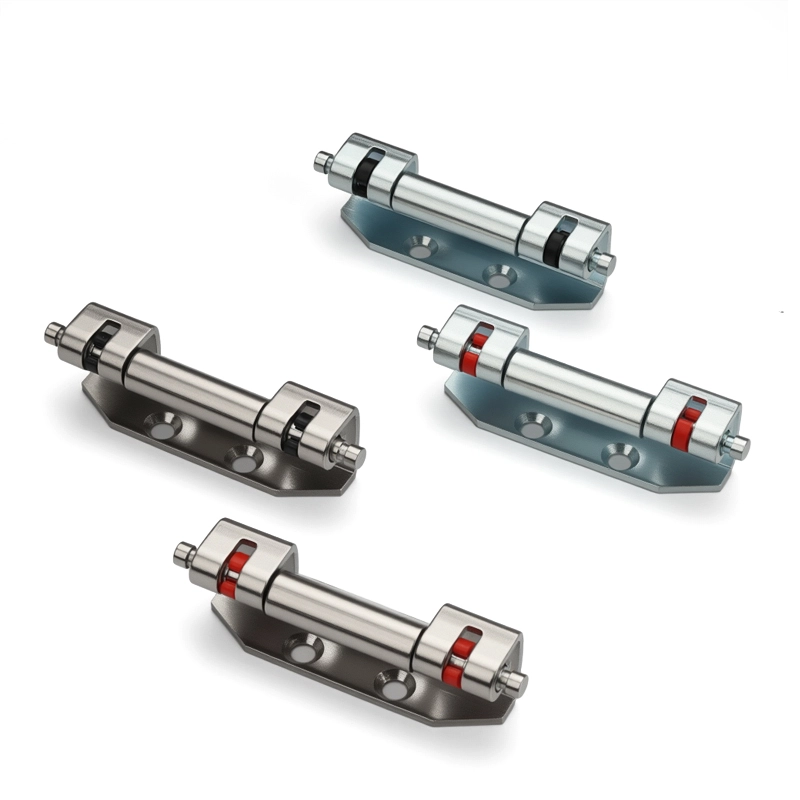

Le CL138 est disponible en quatre variantes : acier au carbone avec pince noire, acier au carbone avec pince rouge, acier inoxydable avec pince noire et acier inoxydable avec pince rouge. La couleur de la pince est uniquement cosmétique : il n’y a aucune différence fonctionnelle entre le noir et le rouge.

Q2 : Quel est l’angle d’ouverture du CL138 ?

La charnière dissimulée CL138 s'ouvre à 90°, ce qui répond aux exigences d'accès standard pour les portes des armoires de distribution et des armoires de commande.

Q3 : Comment le CL138 est-il installé ?

Le CL138 est soudé : la plaque de montage est soudée au panneau de porte lors de la fabrication de l'armoire et le corps de la charnière s'engage dans le canal du cadre. Il n'y a pas d'option de montage à vis pour ce modèle.

Q4 : Le CL138 est-il compatible avec les armoires Rittal ?

Oui, la charnière dissimulée CL138 est compatible avec les cadres d'armoires Rittal. La géométrie d'engagement du canal de charnière convient au profil du cadre Rittal.

Q5 : Qu'indiquent les couleurs des pinces ?

Les pinces noires et rouges ne sont que des variantes de couleur : le matériau et la capacité de charge sont les mêmes pour les deux. Le rouge est parfois utilisé comme indicateur visuel pour différencier les positions des charnières ou les lignes des armoires ; le noir est le choix par défaut le plus courant.

Q6 : Quel matériau dois-je choisir pour les enclos extérieurs ?

La version en acier inoxydable du CL138 est le bon choix pour les boîtiers extérieurs, les environnements humides ou les installations où la résistance à la corrosion est une exigence à long terme. L'acier au carbone convient aux applications d'armoires de distribution intérieures standard.
