Charnière montée en surface pour armoire électrique

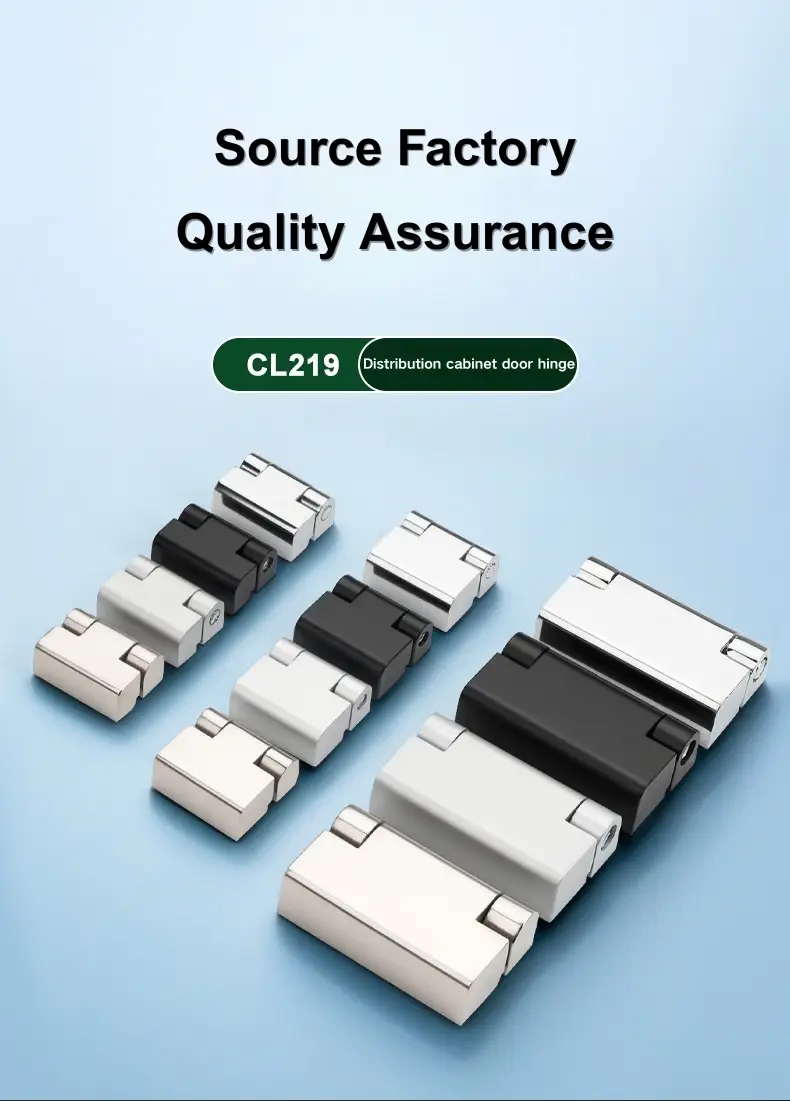

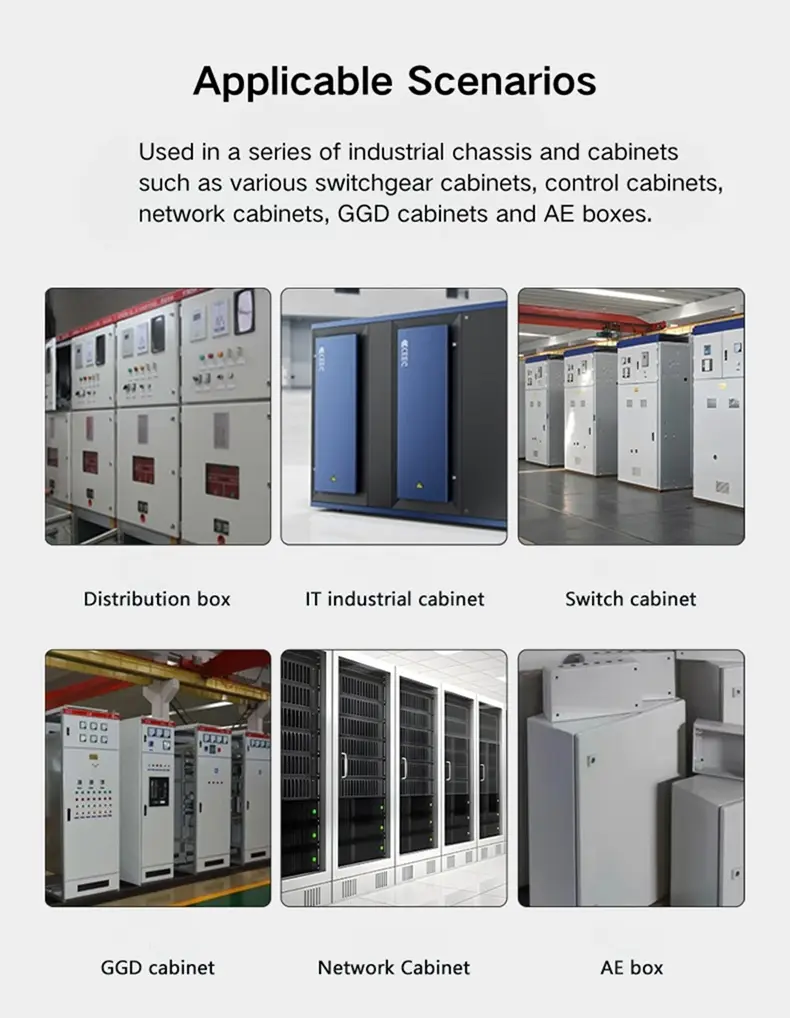

Pour les acheteurs qui recherchent des charnières d'armoire de Yitai Lock pour des panneaux de distribution ou des boîtiers industriels, la série CL219 de charnières montées en surface pour armoires électriques couvre une gamme de tailles utiles dans une conception unique et cohérente. CL219-1 est le plus grand des trois, CL219-3 se trouve au milieu et CL219-2 est le plus petit — il existe donc un modèle adapté à la plupart des tailles de porte sans passer à une autre série de charnières. Tous les trois sont montés par vis à l'aide de quatre points de fixation, et les versions en acier inoxydable présentent une finition miroir pour les applications où la résistance à la corrosion et l'aspect de la surface sont deux priorités.

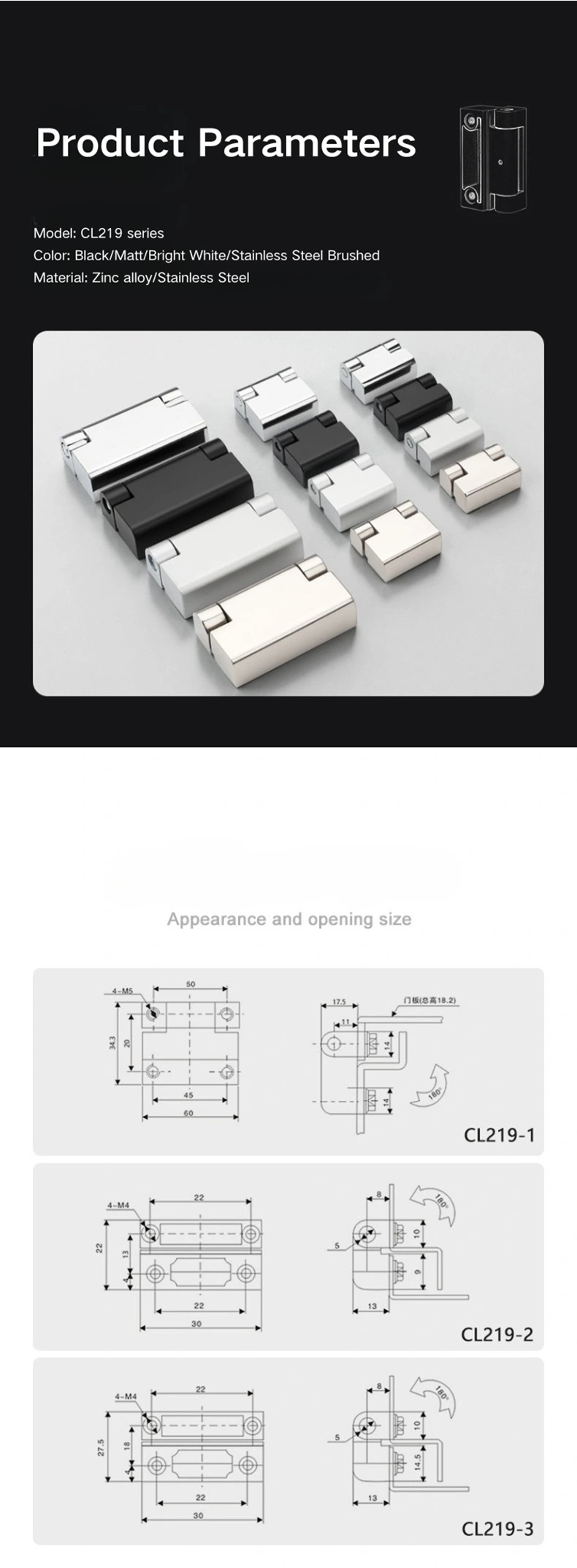

Options et dimensions du modèle

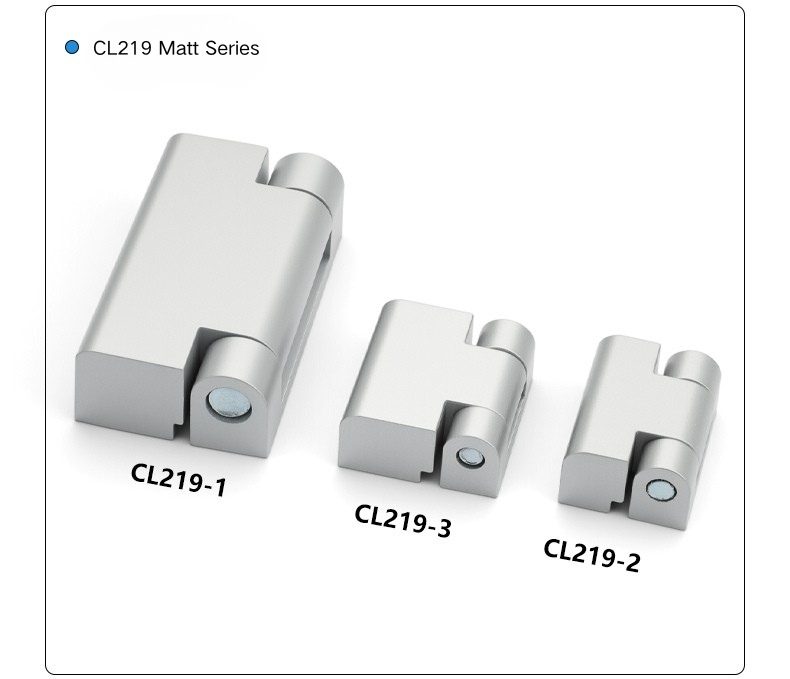

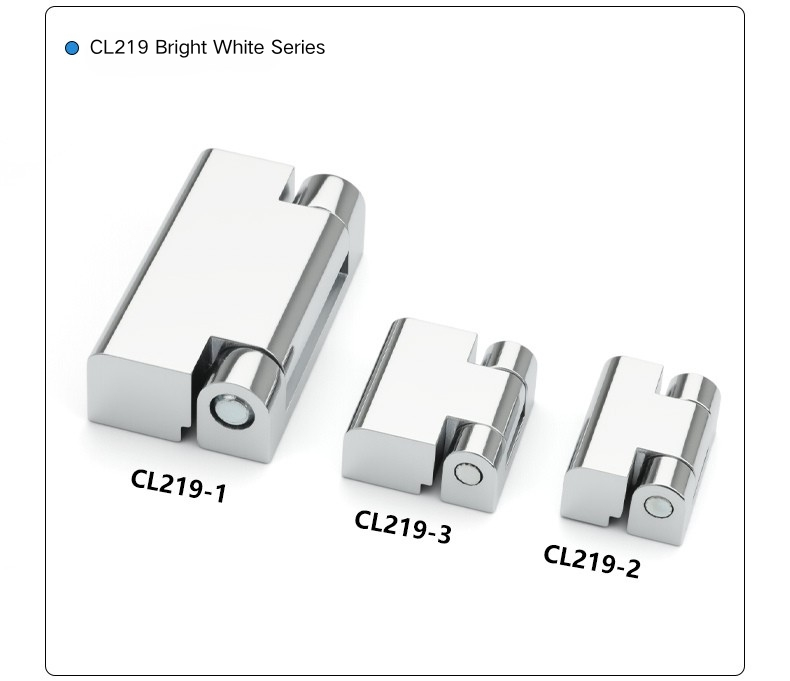

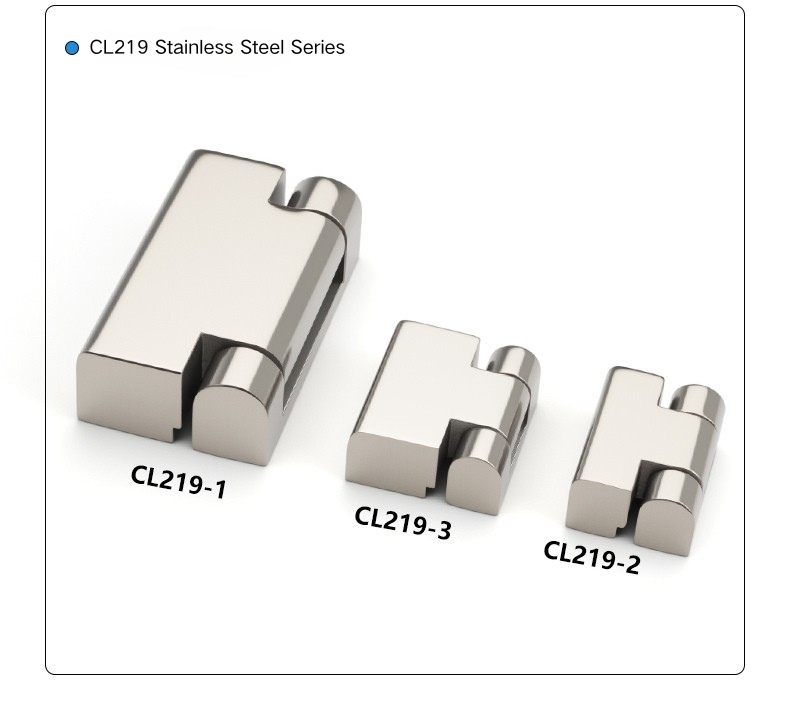

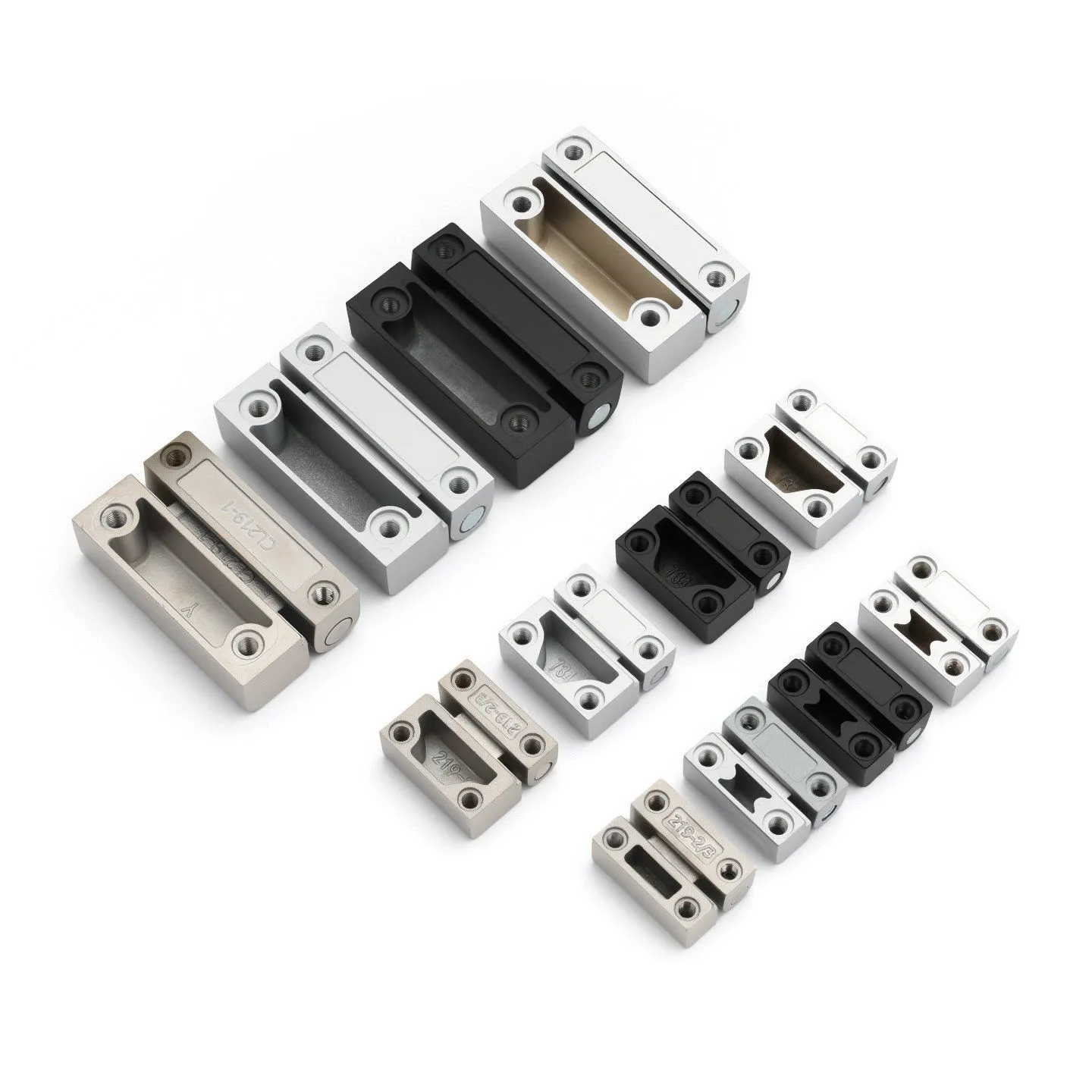

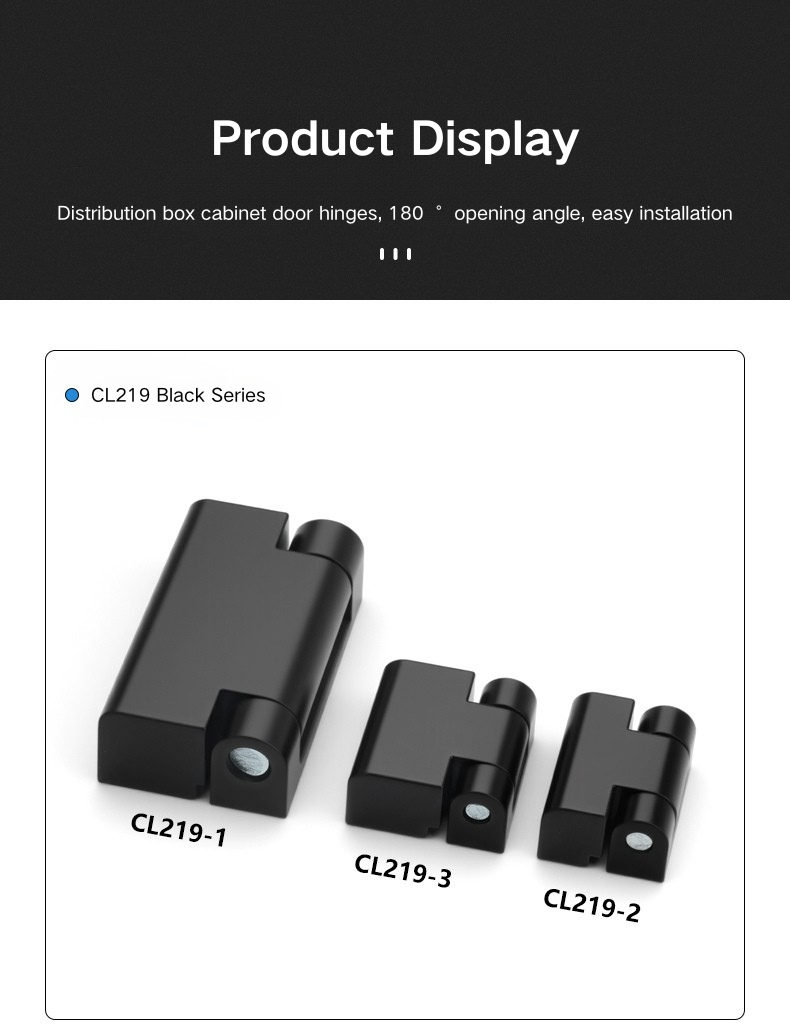

La charnière montée en surface pour armoire électrique est disponible en trois tailles. Le CL219-1 est le plus grand modèle, avec un encombrement global de 60 × 34,3 mm, une envergure intérieure de 45 mm et quatre vis de montage M5. Le CL219-2 est le plus petit avec 30 × 22 mm hors tout avec une portée intérieure de 22 mm et quatre vis M4. Le CL219-3 se situe entre les deux avec 30 × 27,5 mm hors tout, également avec une portée intérieure de 22 mm et quatre vis M4 – légèrement plus haut que le CL219-2 mais partageant la même largeur et la même taille de vis.

Le choix entre les modèles de charnière montée en surface pour armoire électrique dépend de la taille du panneau de porte et de la charge que la charnière doit supporter. Le CL219-1 est le bon choix pour les portes d'armoires plus grandes ou plus lourdes ; le CL219-2 convient aux boîtiers plus légers et compacts ; et le CL219-3 se situe entre les deux, offrant un peu plus de hauteur que le CL219-2 tout en gardant la même largeur d'encombrement. Tous trois ouverts à 180°.

Options de finition et de matériaux

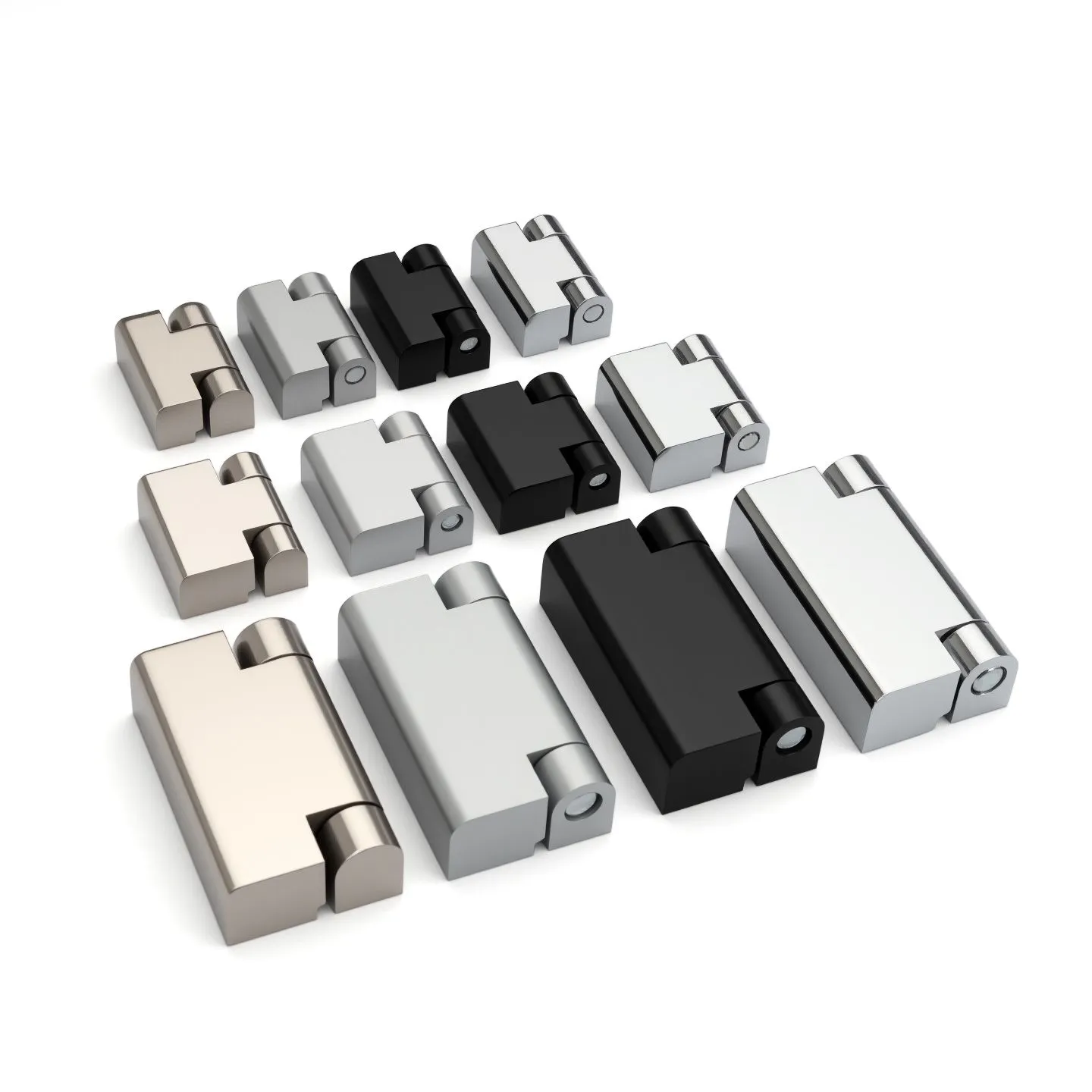

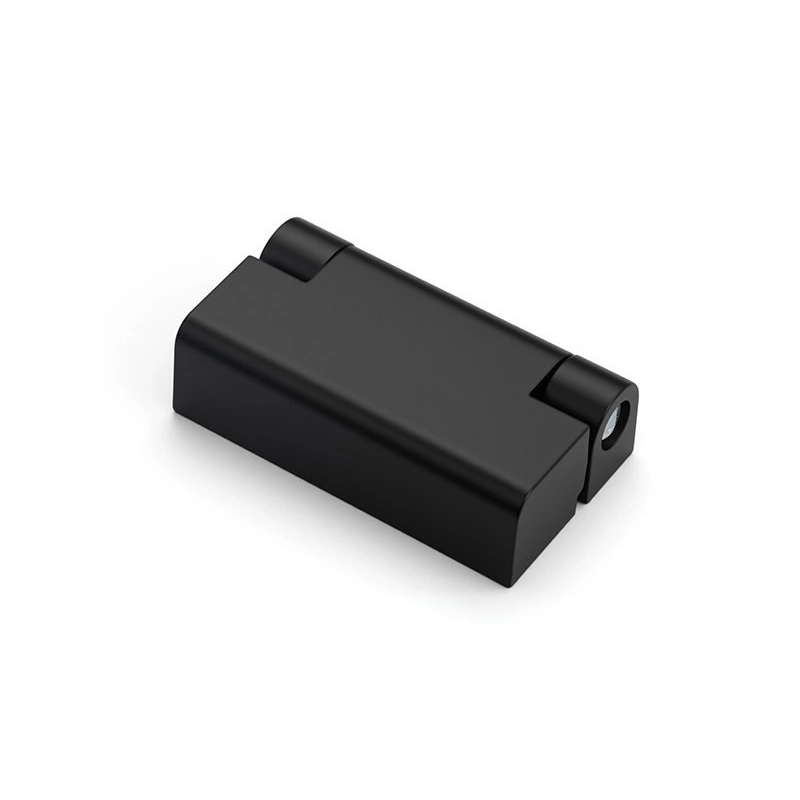

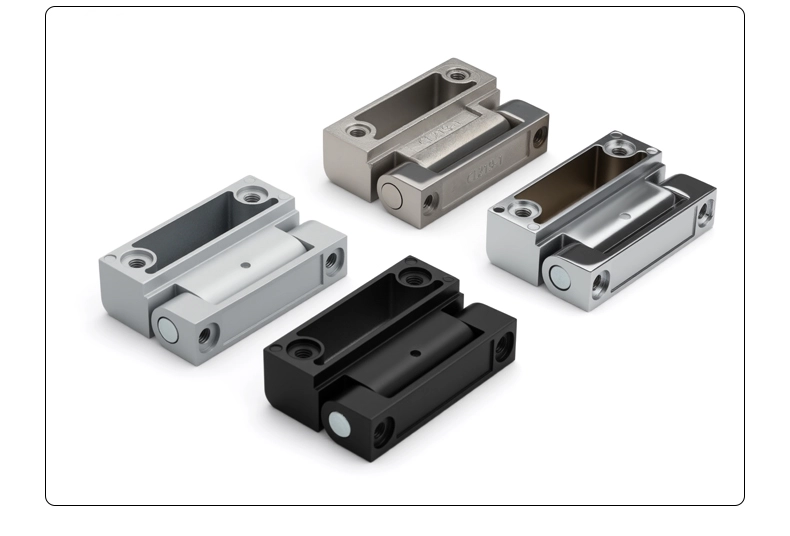

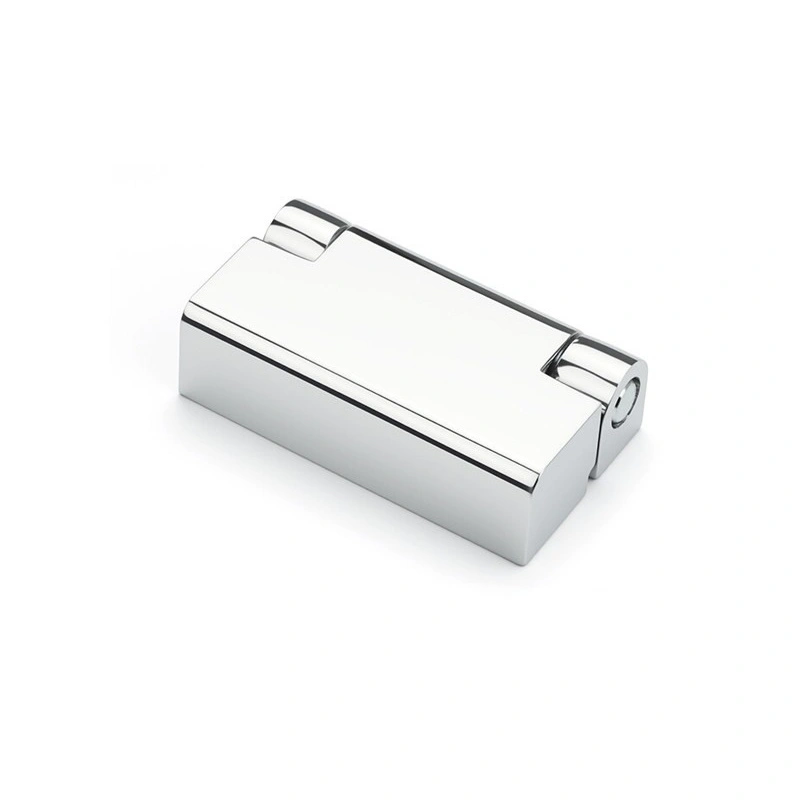

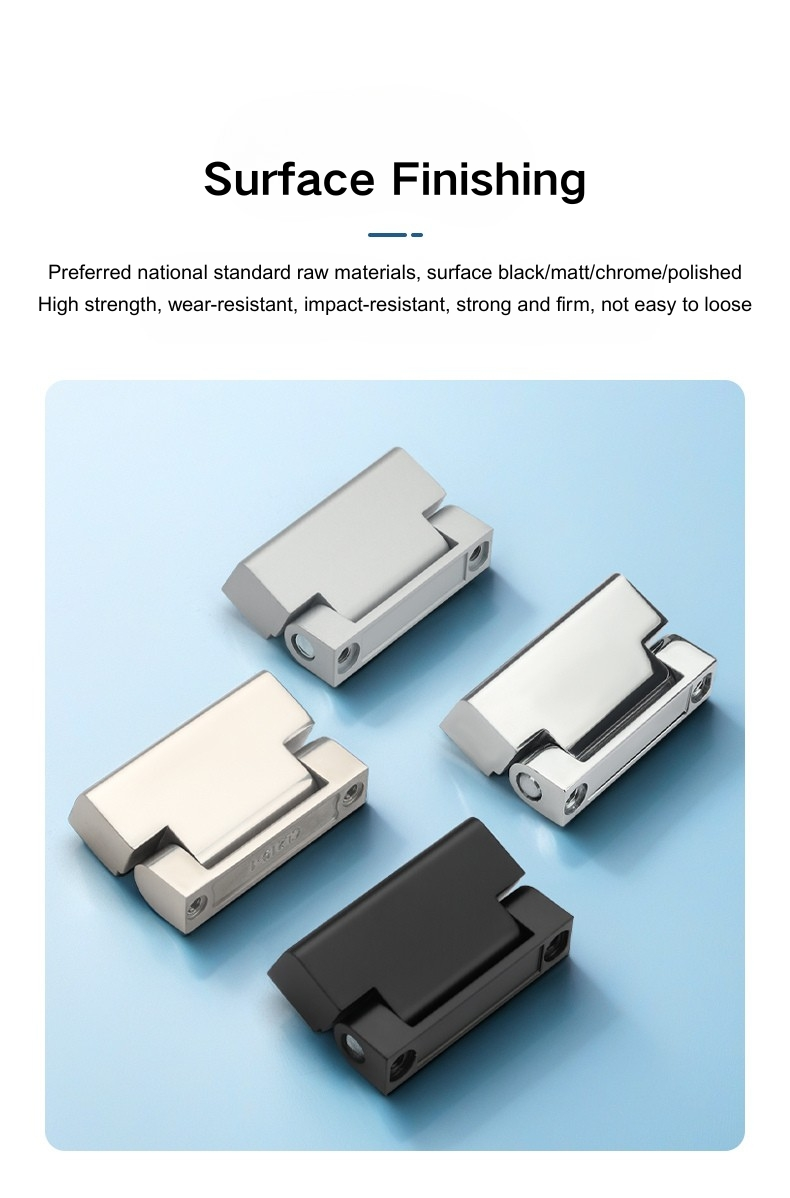

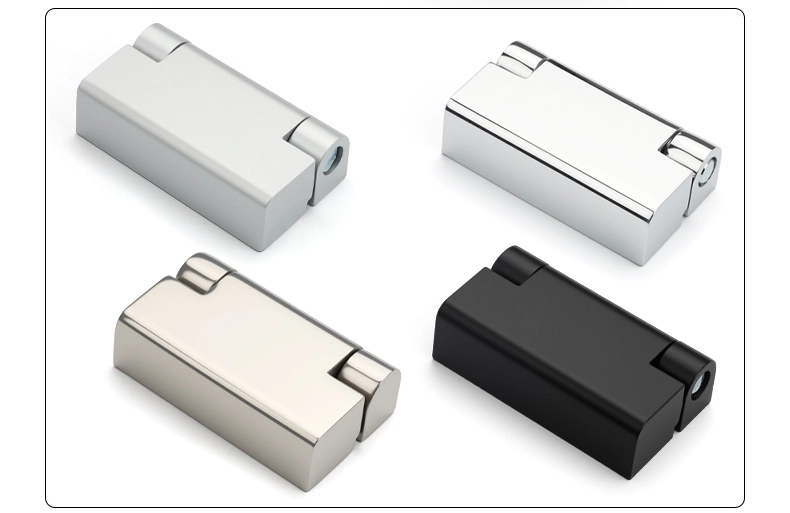

Chaque modèle de charnière montée en surface pour armoire électrique est proposé en quatre variantes : alliage de zinc noir, alliage de zinc à finition mate, alliage de zinc chromé brillant et acier inoxydable à finition miroir. Les trois options d'alliage de zinc offrent une gamme d'apparences de surface pour correspondre à différentes esthétiques d'armoires : noir pour les boîtiers foncés ou à revêtement en poudre, mat pour un aspect industriel peu brillant et chrome brillant pour un aspect poli sur les panneaux de spécifications plus élevées.

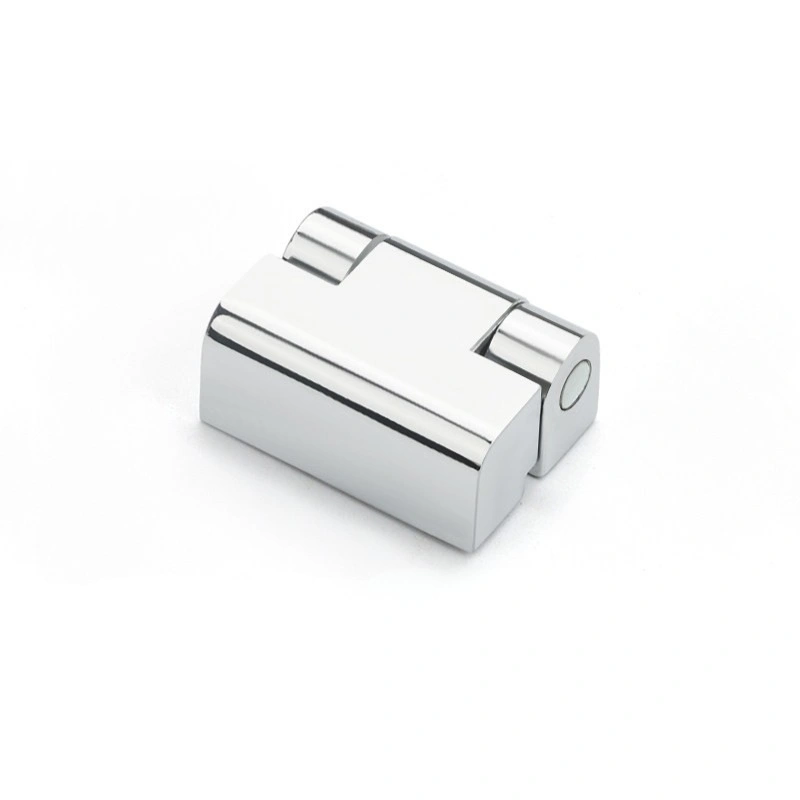

La version en acier inoxydable de la charnière montée en surface pour armoire électrique utilise un polissage miroir, qui donne une surface réfléchissante et lisse plutôt qu'une finition brossée ou satinée. Si l'armoire est placée à l'extérieur, près de la côte ou partout où l'humidité est un facteur régulier, la version à finition miroir en acier inoxydable est le choix le plus judicieux - les options en alliage de zinc conviennent bien à l'intérieur mais ne résisteront pas aussi bien dans des conditions humides ou salées au fil du temps. Pour les applications d'armoires intérieures standard, toutes les finitions en alliage de zinc résisteront bien dans des conditions normales.

Angle d'ouverture et contrôle de porte

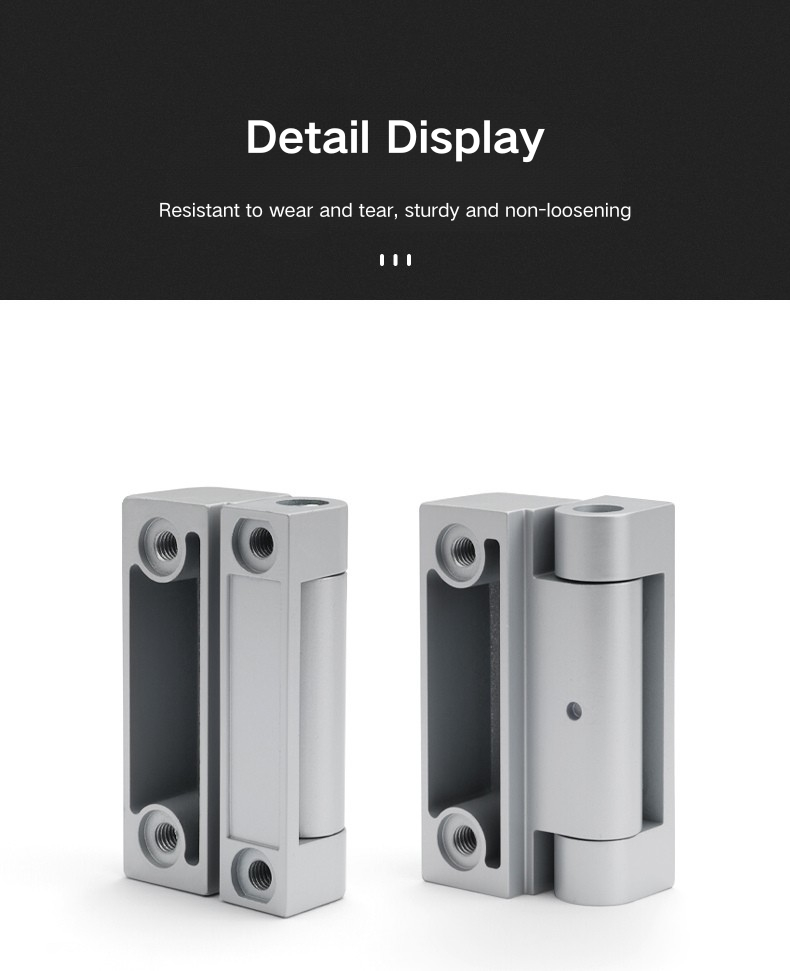

Les trois modèles de charnières montées en surface pour armoire électrique s'ouvrent à 180°, ce qui permet à la porte de l'armoire de pivoter complètement à plat contre le panneau ou le mur adjacent. L'ouverture à 180° est pratique dans les endroits plus restreints où une porte qui ne s'ouvre que partiellement gênerait l'accès à l'intérieur ou le travail autour des équipements à proximité. En ce qui concerne la conception montée en surface, la charnière se trouve sur la face extérieure de la porte et du cadre – elle est visible lorsque la porte est fermée, mais cela signifie également que l'installation est simple et que la charnière est facile à vérifier ou à remplacer plus tard sans démonter la porte. Cela rend l'installation simple – aucun routage ou préparation de découpe n'est nécessaire – et facilite également l'inspection ou le remplacement de la charnière sans démonter le panneau de porte.

FAQ

Q1 : Quelles tailles sont disponibles dans la série CL219 ?

La série CL219 comprend trois modèles. CL219-1 est le plus grand avec 60 × 34,3 mm hors tout ; CL219-3 est de taille moyenne à 30 × 27,5 mm ; et CL219-2 est le plus petit avec 30 × 22 mm. Tous les trois partagent la même conception de base et le même angle d’ouverture de 180°.

Q2 : Quelles tailles de vis sont utilisées pour le montage ?

Le CL219-1 utilise quatre vis M5 pour le montage. Les CL219-2 et CL219-3 utilisent tous deux quatre vis M4. La longueur des vis doit être sélectionnée en fonction de l'épaisseur de votre panneau de porte et de votre cadre.

Q3 : Quelles options de finition sont disponibles ?

Chaque modèle CL219 est disponible en alliage de zinc noir, en alliage de zinc mat, en alliage de zinc chromé brillant et en acier inoxydable finition miroir. Les options en alliage de zinc conviennent aux applications d'armoires intérieures ; la finition miroir en acier inoxydable est meilleure pour les environnements extérieurs ou à forte humidité.

Q4 : Quel est l'angle d'ouverture de la charnière d'armoire CL219 ?

Les trois modèles CL219 s'ouvrent à 180°, permettant à la porte de s'ouvrir complètement à plat. Ceci est utile dans les installations où un dégagement complet de la porte est nécessaire ou lorsque l'espace autour de l'armoire est limité.

Q5 : S'agit-il d'une charnière dissimulée ou montée en surface ?

La CL219 est une charnière montée en saillie. Il se trouve sur la face extérieure de la porte et du cadre plutôt que d'être encastré ou caché. Cela rend l'installation plus simple puisqu'aucune découpe ou acheminement n'est requis et la charnière reste accessible pour inspection ou remplacement après l'installation.

Q6 : La version en acier inoxydable est-elle adaptée aux enceintes extérieures ?

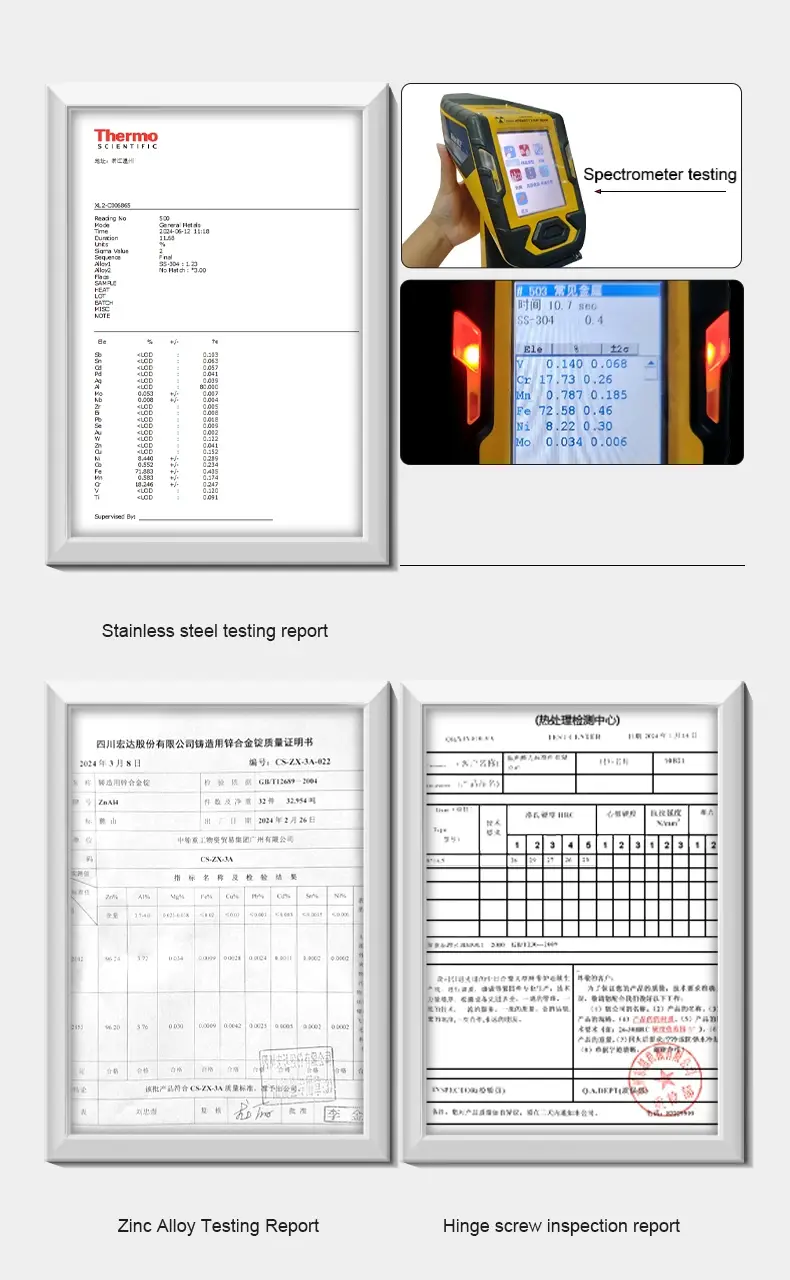

Oui. L'acier inoxydable CL219 avec finition miroir utilise un matériau de qualité 304 résistant à la corrosion et convient aux appareillages extérieurs, aux environnements côtiers ou à toute installation où le boîtier est exposé à l'humidité au fil du temps.

Q7 : Comment puis-je choisir entre CL219-1, CL219-2 et CL219-3 ?

Sélectionnez en fonction de la taille et du poids de votre panneau de porte. CL219-1 est le plus grand et convient aux portes plus lourdes ou plus grandes. Le CL219-2 est le plus petit et fonctionne bien sur les boîtiers compacts ou légers. Le CL219-3 est de taille moyenne et se situe entre les deux en termes de dimensions et de capacité de charge.
